產品簡介
ETCR6910A柔性鉗形萬用表是一款集成柔性鉗形電流表與萬用表于一體的多功能鉗表，儀表可用于測量交流電流、交/直流電壓、電阻、電容、頻率、溫度、二極管/線路通斷、占空比。儀表具有MAX最大值、MIN最小值鎖定、Live火線識別、頻率識別、全量程過載保護、數據保持、背光、自動關機、電池電量指示等功能。
柔性線圈電流鉗特別適合排線密集的場所、粗大導線電纜測試、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境的電流測試。廣泛適用于電力、通信、鐵路、油田、建筑、科研教學、家庭維修、工礦企業等領域，是電工安全檢測的必備工具。
柔性電流鉗，即RogowskiCoil(羅氏線圈)，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，幾乎為零的相位誤差，無磁飽和現象，線性度極高，抗干擾能力強。柔性電流鉗線圈部分無任何裸露金屬導體，非接觸測量，安全快速；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。
產品特點
1、儀表集合鉗形電流表與萬用表的功能，一表多用。
2、采用柔性線圈無任何裸露金屬導體，非接觸測量，安全可靠。
3、體積小、重量輕、柔軟靈活，適合狹窄環境和排線密集的場所，以及測量尺寸很大或形狀不規則的導體電流。
4、線圈尺寸Φ150mm，可按用戶要求定制尺寸。

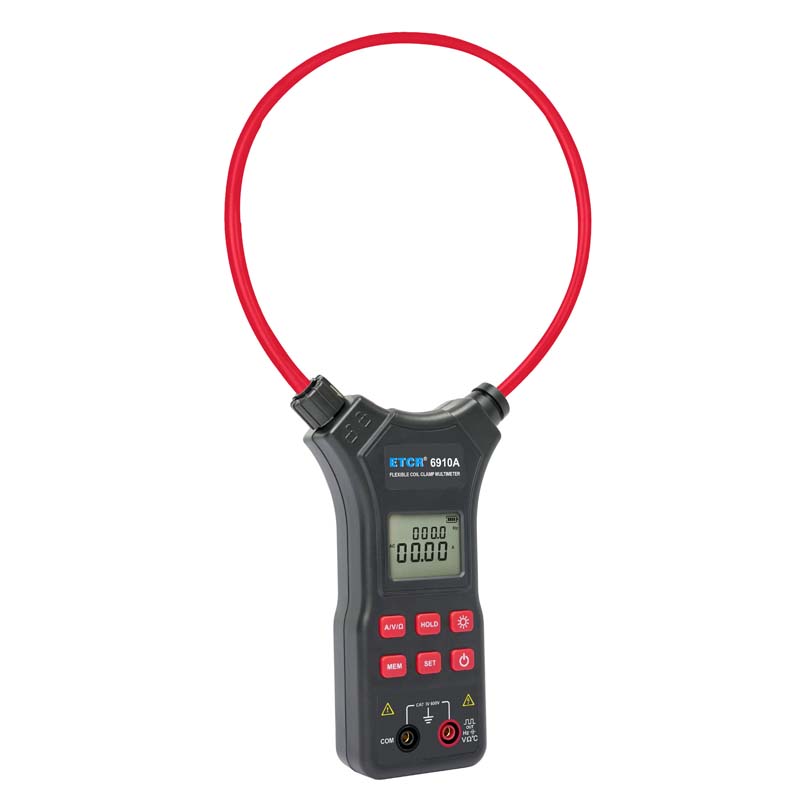

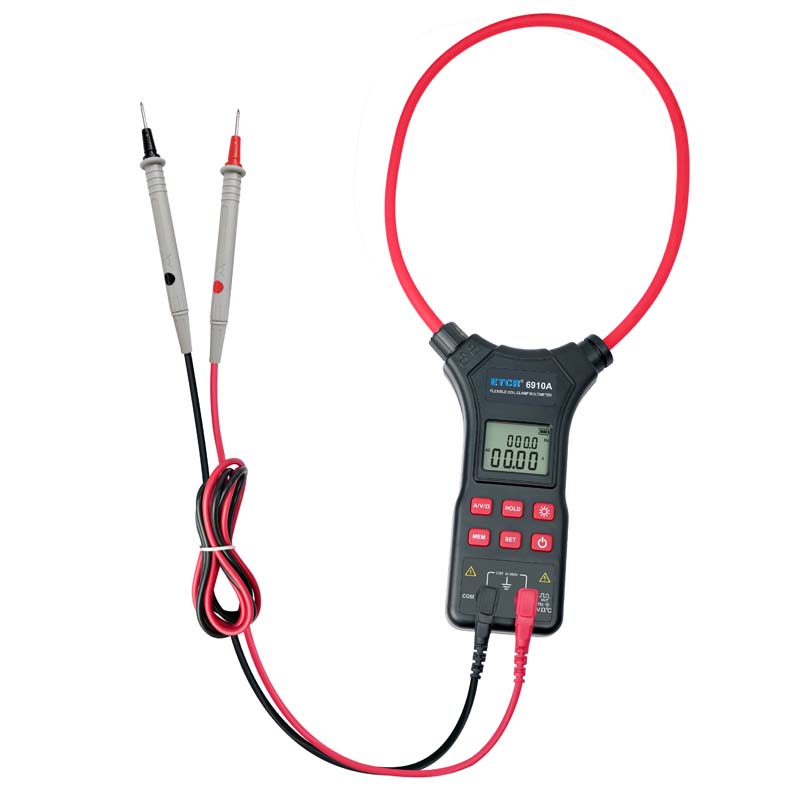

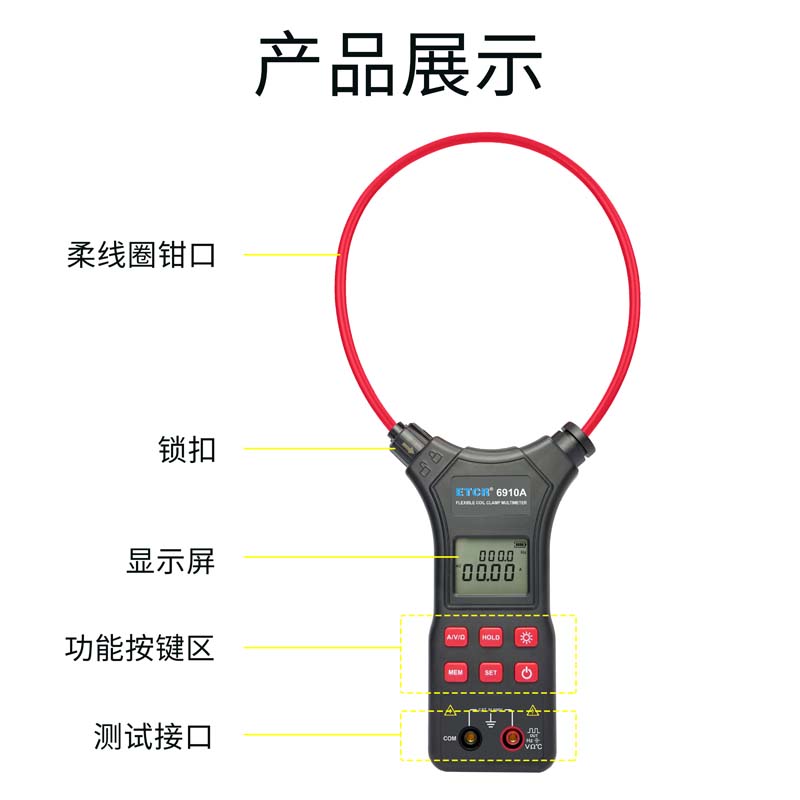

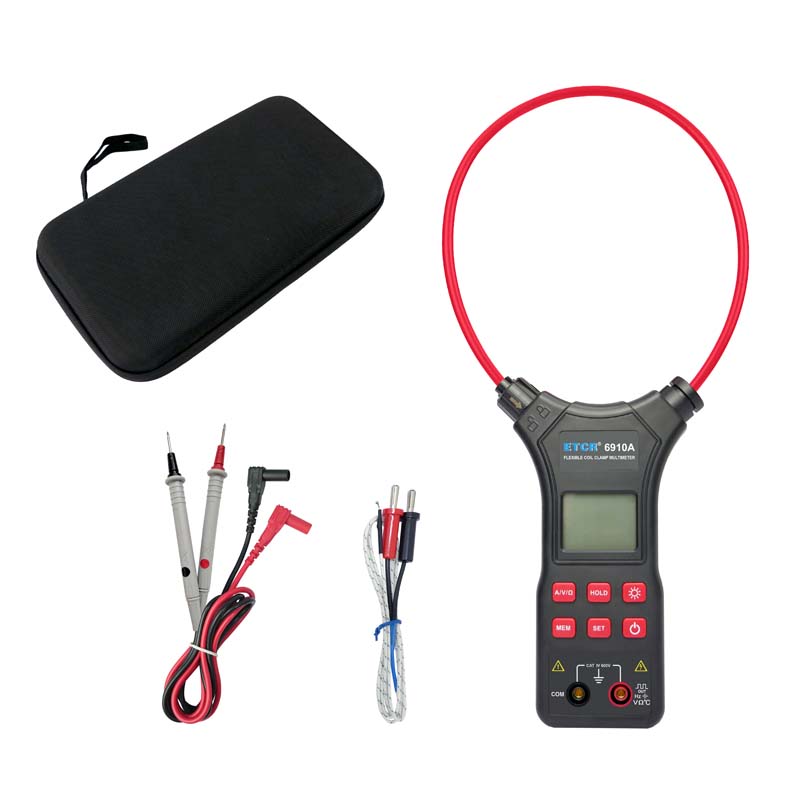

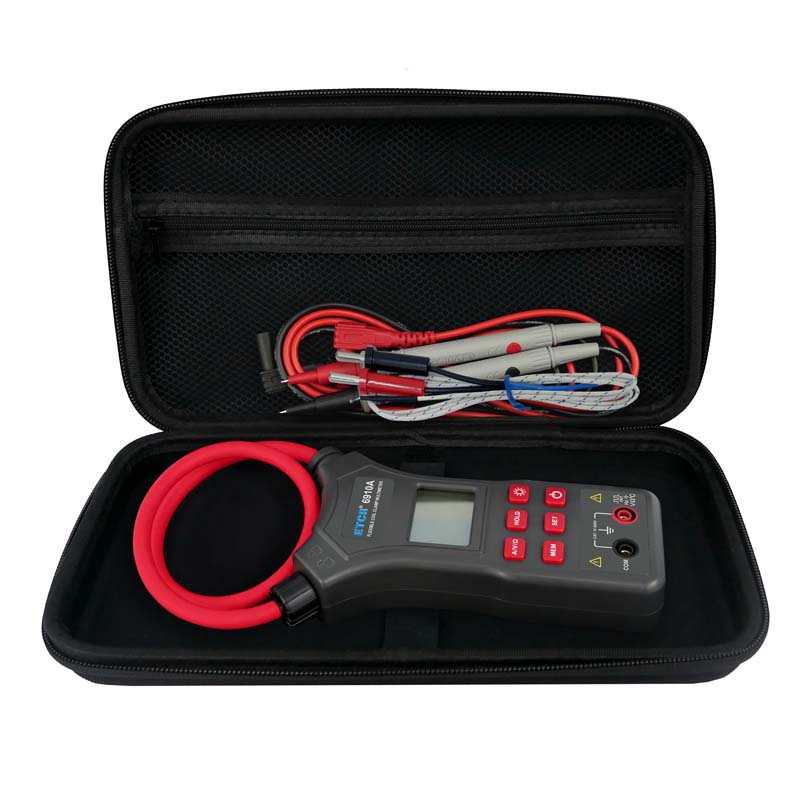

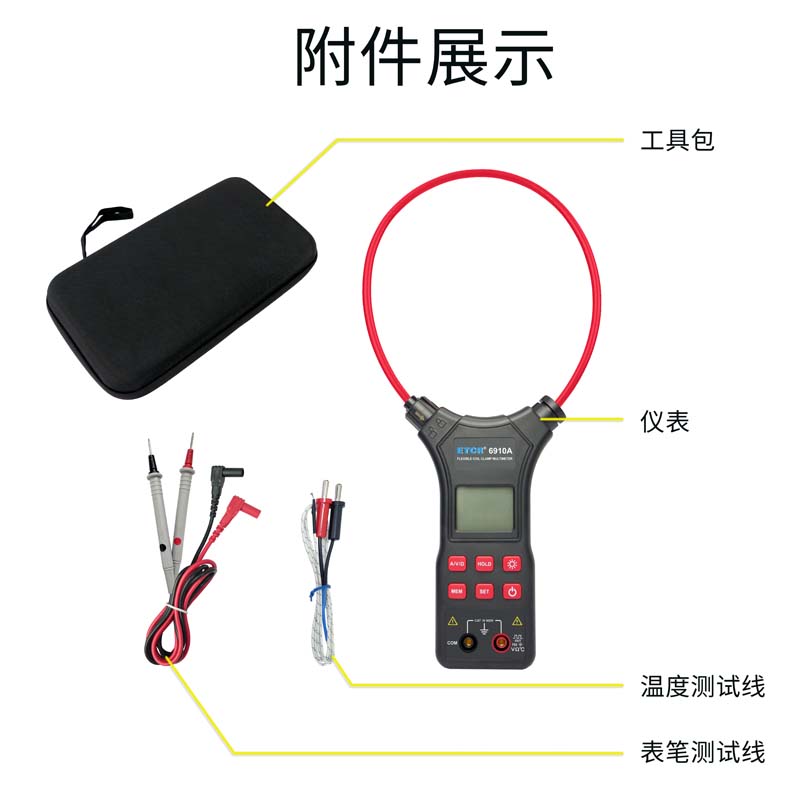

產品展示圖/產品附件圖
技術參數
量程與誤差
1. 直流電壓
量程 | 分辨率 | 準確度 |
600mV | 0.1mV | ±（0.5%讀數+3字） |
6V | 0.01V | |
60V | 0.1V | |
600V | 1V | ±（0.8%讀數+3字） |
1000V | 1V |
輸入阻抗：10MΩ，最大輸入電壓：DC 1000V
2. 交流電壓
量程 | 分辨率 | 準確度 |
6V | 0.01V | ±（0.8%讀數+5字） |
60V | 0.1V | |
600V | 1V | |
750V | 1V | ±（1.0%讀數+5字） |
輸入阻抗:10MΩ，最大輸入電壓：AC 1000V/頻率響應:40Hz-1KHz
3. 電阻
量程 | 分辨率 | 準確度 |
600Ω | 0.001kΩ | ±（1.0%讀數 +5字） |
6kΩ | 0.01kΩ | |
60kΩ | 0.1kΩ | |
600kΩ | 0.001MΩ | |
6MΩ | 0.01MΩ | ±（2.0%讀數 +5字） |
60MΩ | 0.01MΩ |
過載保護：250V 開路電壓:0.5V
4. 二極管
量程 | 分辨率 | 測試條件 |
二極管測試 | 0.15V-2.5V | 正向直流電流：約1mA;開路電壓：約4V.儀表顯示二極管正向壓降的近似值。 |
過載保護:250V
5. 通斷測試
功能 | 量程 | 說明 | 測試條件 |
600Ω | 電阻小于50Ω,蜂鳴器發出警報。 | 開路電壓：約2V |
過載保護:250V
6. 電容
量程 | 分辨率 | 準確度 |
600nF | 0.1nF | ±（4.0%讀數+5字） |
6uF | 0.001uF | |
60uF | 0.01uF | |
600uF | 0.1uF | |
6mF | 0.001mF | |
60mF | 0.01mF | ±(5.0%讀數+10字) |
過載保護:250V
7. 交流電流
量程 | 分辨率 | 準確度 |
60A | 0.01A | ±（2.0%讀數+5字） |
600A | 0.1A | ±（2.5%讀數+5字） |
6000A | 1A |
8. 溫度
量程 | 分辨率 | 準確度 |
-20～1000℃ | 1℃ | ±（2.0%讀數+2字） |
-4～1832℉ | 1℉ | ±（2.0%讀數+4字） |
過載保護:250V
9．頻率FREQ
量程 | 準確度 | 分辨力 |
10Hz | ±（2%+10） | 0.001Hz |
100Hz | 0.01Hz | |
1kHz | 0.1Hz | |
10kHz | 1Hz | |
100kHz | 10Hz | |
1MHz | 100Hz | |
6MHz | 1KHz |
過載保護:250V有效值,輸入靈敏度RMS：1V。
10.占空比DUTY
量程 | 準確度 | 分辨力 |
1%～99% | ±（0.5%+3） | 0.1% |
過載保護:250V有效值。輸入靈敏度RMS：1V
11. 基本技術規格
規格名稱 | 規格參數 |
功 能 | 交流電流、交流電壓、直流電壓、電阻、頻率、通斷、二極管導通、占空比、電容、溫度、LIVE火線識別等 |
電 源 | LR03 1.5V×3 |
顯 示 屏 | 4位LCD，顯示域：36.5mm×29mm |
測量方式 | 真有效值 |
鉗口尺寸 | 內徑φ150mm |
背 光 燈 | 有 |
數據保持 | 數據保持功能：“HOLD”符號顯示 |
溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
自動關機 | 開機約10分鐘無操作后，儀表自動關機，以降低電池消耗。 |
電池電壓 | 當電池電壓降到約3.8V時，儀表顯示提醒更換電池。 |
工作電流 | 背光燈開啟80mA；背光燈關閉40mA |
絕緣強度 | AC 3700V/rms(鐵心與外殼之間) |
儀表尺寸 | 165mm×105mm×35mm（不含線圈） |
儀表質量 | 儀表：約240g（含電池），總質量約0.65kg(含附件) |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -10℃～60℃；70%RH以下 |
適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) |
型號對比
| 產品型號 | 電流量程 | 電壓量程 | 電阻量程 | 鉗口尺寸 |
| AC 0mA～9999A | / | / | Φ200mm |
| AC 0mA～5000A | / | / | Φ150mm |
| AC 0mA～9999A | AC 0.1V～750 VDC 0.1V～1000V | 0Ω～2000Ω | Φ150mm |
| AC 0A～6000A | AC 0.1V～750 VDC 0.1V～1000V | 600Ω～60MΩ | Φ150mm |
