產品系列 : 非接觸接地電阻在線監測儀
在線監測接地系統的接地電流，回路接地電阻、金屬回路聯結電阻、接地引下線的連接狀況
傳感器結構：閉環式
穿孔尺寸：56mm×27mm
工作電源：9V DC～24V DC（外部提供)
接地電阻量程：0.01Ω～200Ω
接地電流量程：0.0mA～20A
RS485通信：支持MODBUS-RTU通信協議
4G通信：支持MQTT協議（選購）
報警功能
自檢功能
線阻清除功能
防爆標志：ExiaⅡBT3Ga
產品簡介
產品簡介
ETCR2800KB非接觸式接地電阻在線檢測儀用于在線監測接地電阻、接地引下線的連接狀況、回路接地電阻、金屬回路聯結電阻，還可以在線監測接地電流。又稱接地電阻在線測試儀、回路電阻在線監測儀。檢測儀采用非接觸測量技術、地線穿心通過傳感器、絕不影響防雷接地效果和設施的正常運行；檢測儀有多種結構適應不同場所使用；檢測儀防護等級IP65，可在戶外安裝使用。檢測儀廣泛應用于輸電線路桿塔接地；氣象防雷接地；石油化工接地；通信接地；變配電站接地；鐵路設施接地；建筑倉庫接地；金屬回路阻值；電氣設備接地等。
ETCR2800KB非接觸式接地電阻在線檢測儀由傳感器、控制器、安裝五金件等組成，傳感器有閉環式與開合式，以適應不同的應用環境。其中開合式結構，安裝時無需斷開接地引下線，方便快捷。檢測儀可以單個安裝使用，也可以組建成網絡系統使用。
檢測儀具有RS485通信（支持MODBUS-RTU通信協議）或選購4G通信(支持MQTT通信協議)，通過ETCR2600低功耗數采儀可組建上位機網絡監測系統或4G網絡監測系統。用戶可使用我公司研發的ETCR2800-MT物聯網接地電阻在線監測系統軟件，通過系統后臺，實時監測及記錄接地電阻值等參數，設置報警閾值，查看報警信息。后臺具有賬戶管理，信息管理，區域管理，設備管理等功能
檢測儀可采用外部供電或選購ETCR2600低功耗數采儀，數采儀采用低功耗設計，內置大容量鋰亞電池，解決現場無法敷設供電線路的痛點，續航時間長達3年～5年。
非接觸式檢測儀已通過防爆認證，其安全防爆認證參數整機滿足GB3836.1-2021和GB3836.4－2021標準相關要求。其防爆標志為Ex ia IIB T3 Ga、 Ex ib IIC T4 Gb。防爆合格證號：CE23.3868X、EETI25.0421X。它可應用于相應的易燃易爆環境中。
產品特點
1、產品有多種結構以適應各種場所應用。
2、閉環式檢測儀，成本較低，安裝時需斷開接地引下線。
3、開合式檢測儀，安裝時不需斷開接地引下線，安裝方便快捷。
4、多功能寬量程，接地電阻量程：0.01Ω～200Ω；接地電流量程：0.0mA～20A。
5、多種通信方式：RS485通信，4G通信。
6、具有自檢功能，可通過協議遠程檢測設備是否正常工作。
7、具有線阻清除功能，可減少線阻帶來的測量誤差影響。
8、防雷功能，適用于室外多雷擊場合。
9、報警功能：可設置報警臨界值，具有聲光報警指示。
10、已通過防爆認證，防爆標志為Ex ia IIB T3 Ga、 Ex ib IIC T4 Gb。
11、可配置低功耗數采儀，集成RS485、LORA、4G等通信接口，對現場設備集中采集，內置鋰電池，續航時間三年以上。

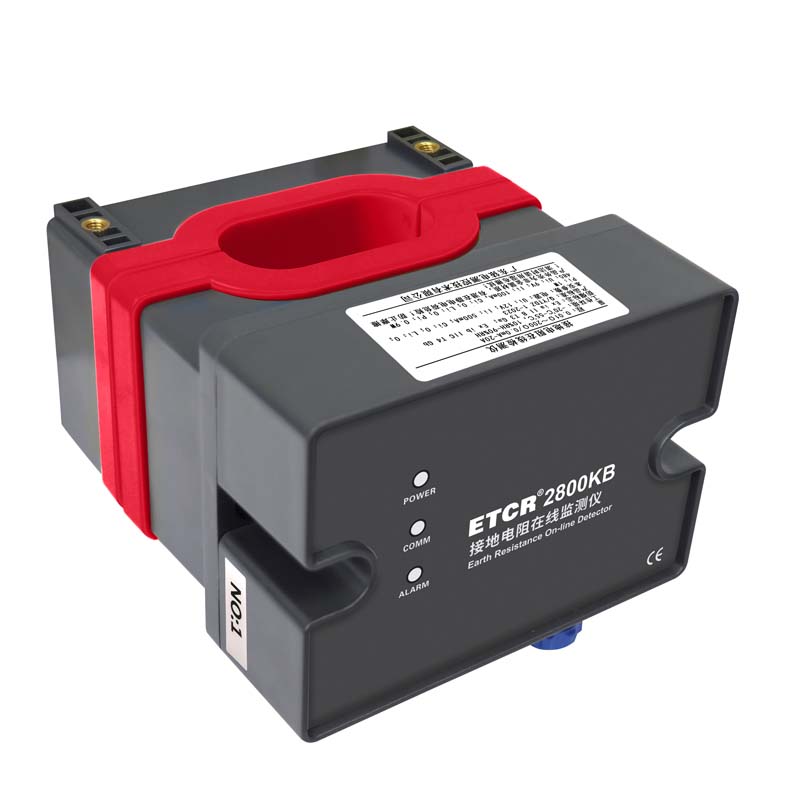

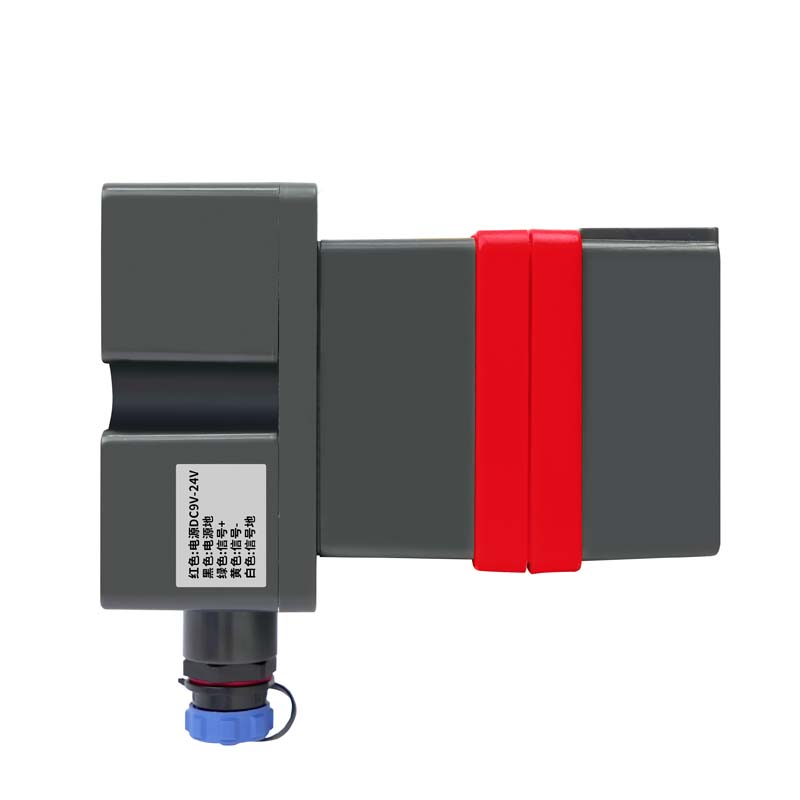

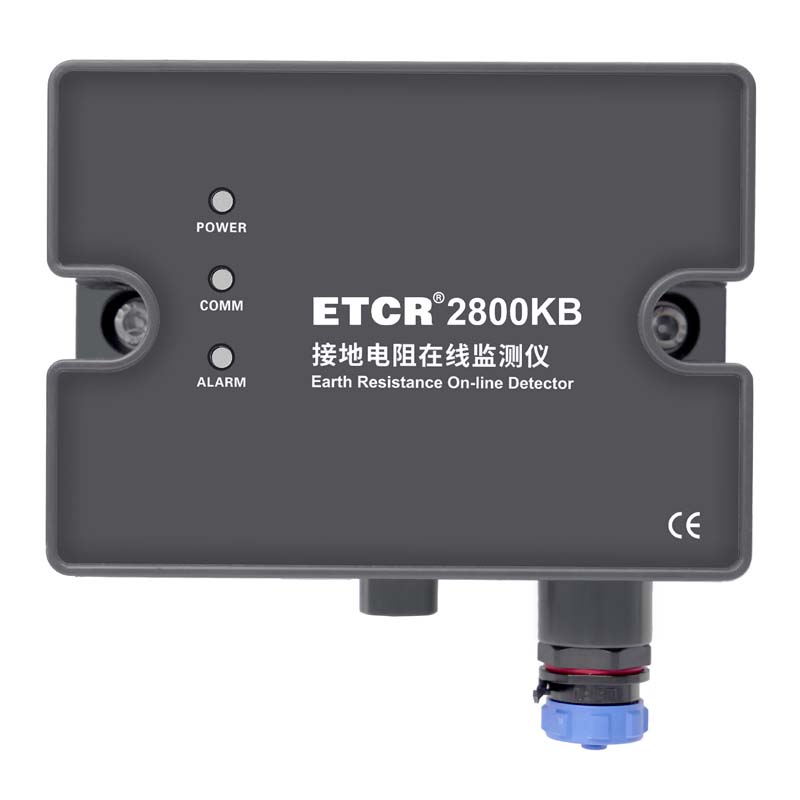

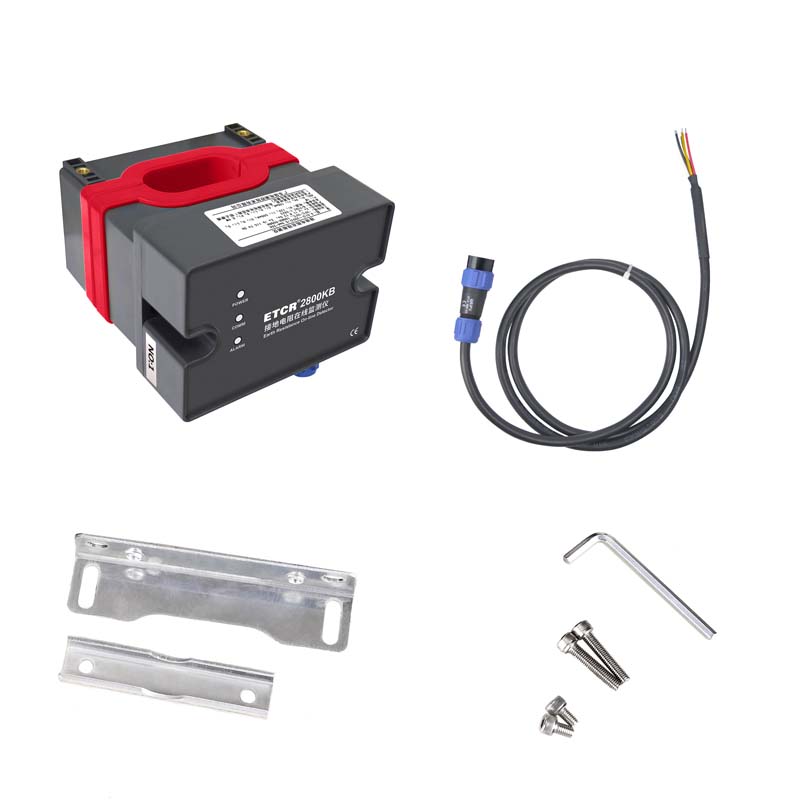

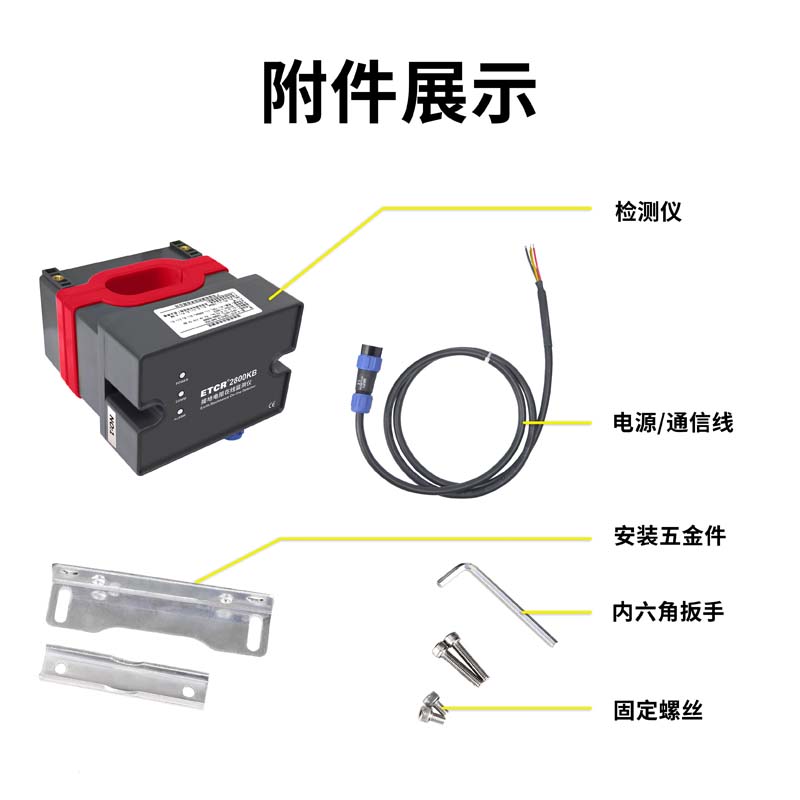

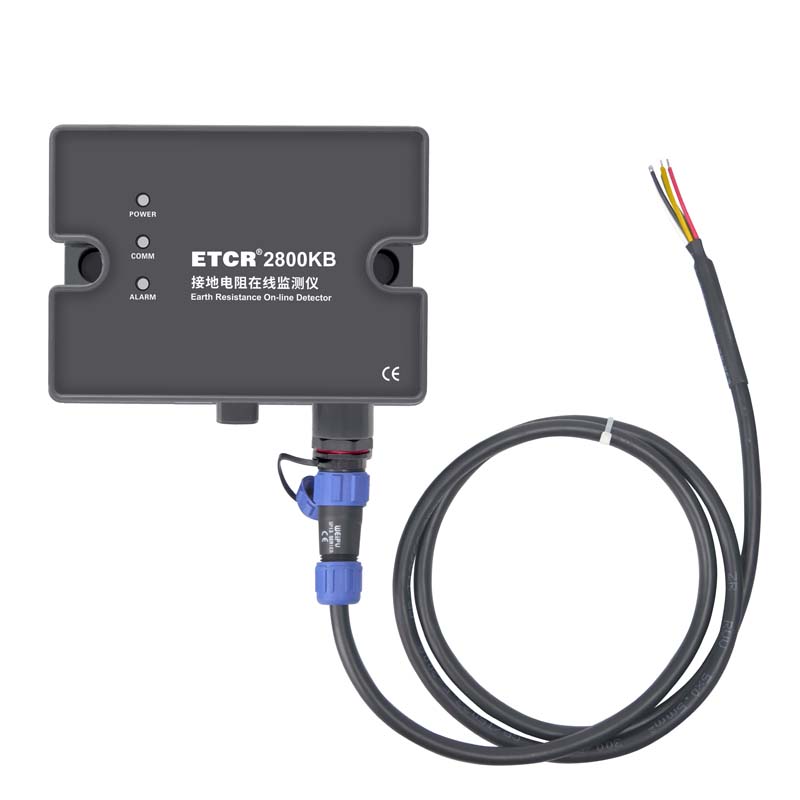

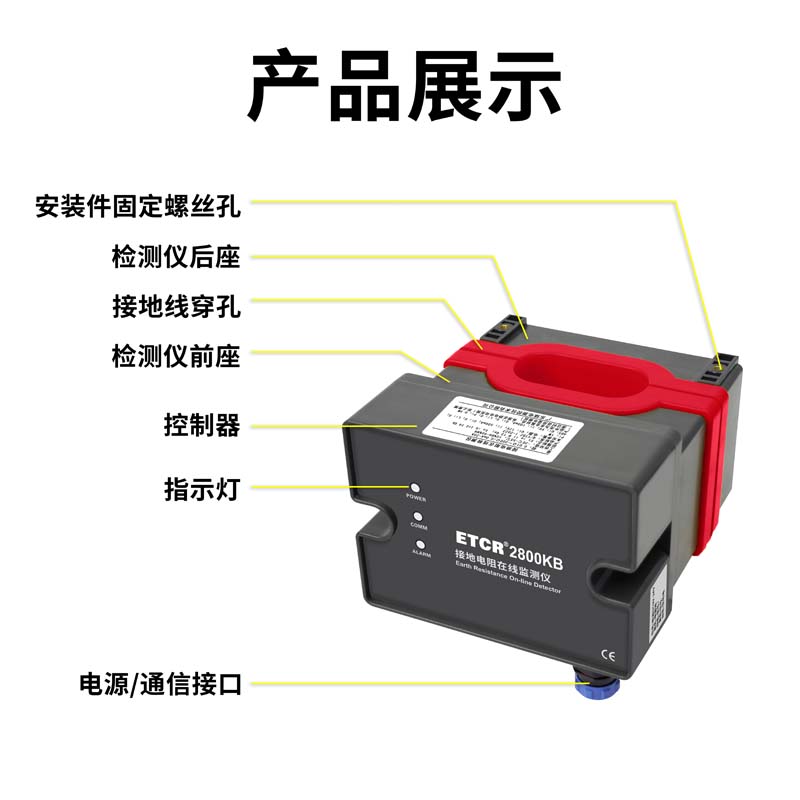

產品展示圖/產品附件圖
產品安裝展示圖

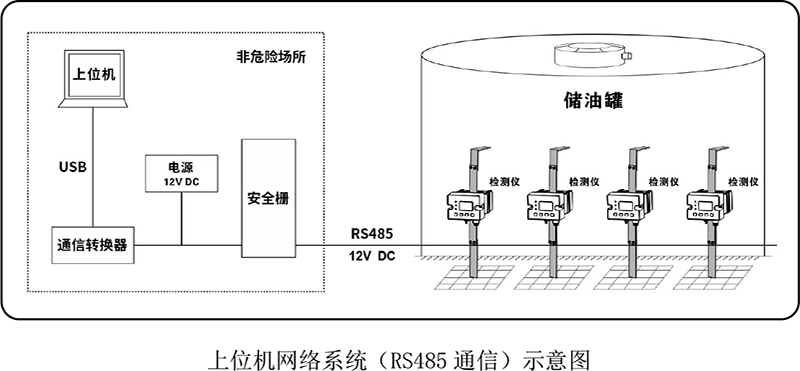

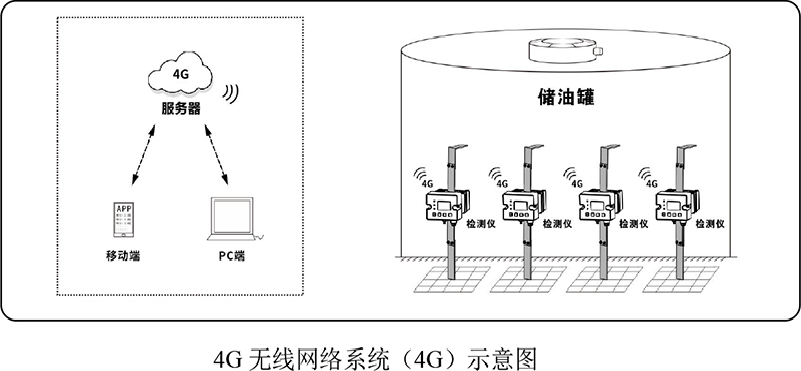

網絡組建展示圖
技術參數
| 規格名稱 | 規格參數 |
功 能 | 回路接地電阻在線監測、金屬回路聯結電阻在線監測、接地狀況監測，接地電流在線監測 |
電 源 | 9V DC～24V DC（用戶外部提供或使用低功耗電源通信模塊) (本安參數：Ui：12V；Ii：500mA；Ci:0；Li:0，Pi：1W。 485參數：Ui：9V；Ii：100mA；Ci:0；Li:0，Pi：0.9W。） 本安設備與安全柵的匹配關系：Uo≤Ui，Io≤Ii，Po≤Pi，Co≥Ci，Lo≥Li。 |
供電方式 | 外部提供電源，危險場所使用時，電源必須通過直流信號輸入隔離式安全柵接入檢測儀，安全柵置于非危險場所內。 |
接地電阻測量 | 量程：0.01Ω～200Ω；分辨率：0.001Ω；精度：±2%rdg±3dgt |
接地電流測量 | 量程：AC 0.0mA～20A；分辨率：0.1mA；精度：±2%rdg±5dgt |
傳感器穿孔尺寸 | 56mm×27mm |
換 檔 | 全自動換檔 |
溢出指示 | 電阻值＞200Ω；電流值＞20A時，顯示“OL”符號 |
電源及通信線接線標識 | 紅色---電源輸入正；黑色---電源輸入地； 綠色---RS485信號正；黃色---RS485信號負； 白---屏蔽地；(電源輸入地與屏蔽地可以短路連接) |
上傳數據 | 接地電阻值，接地電流值，報警閾值 |
網絡點數 | 有線網絡：1～250個接地點，可擴展 無線網絡：60000個接地點，可擴展 |
通信距離 | 有線網絡：約1000米，可擴展 無線網絡：不限制 |
報警指示 | 檢測儀聲光報警 |
報警設置 | 后臺設置 |
地線干擾電流 | 應避免 |
外部磁場 | ＜40A/m |
外部電場 | ＜1V/m |
單次測量時間 | 約0.5秒 |
工作電流 | 檢測儀：12VDC 180mA Max(4G版 12VDC 280mA Max). |
防爆標志 | Ex ia IIB T3 Ga、 Ex ib IIC T4 Gb |
防爆合格證號 | CE23.3868X、EETI25.0421X |
防護等級 | IP65 |
RS485通信 | 支持ModBus協議 |
4G通信模塊 （選購） | 支持MQTT協議 |
儀表尺寸 | 119mm×108mm×124mm |
儀表質量 | 約1100g |
工作溫濕度 | -20℃～55℃；20％RH～90％RH |
型號對比
產品型號 | 穿孔尺寸 | 電阻量程 | 電流量程 | 產品結構 |
| 56mm×27mm | 0.010～200Ω | 0.0mA～20A | 整體式+閉環式傳感器 |
| 56mm×27mm | 0.010Ω～200Ω | 0.0mA～20A | 整體式+閉環式傳感器+顯示屏 |
| 56mm×27mm | 0.010Ω～200Ω | 0.0mA～20A | 整體式+開合式傳感器 |
| 56mm×27mm | 0.010Ω～200Ω | 0.0mA～20A | 整體式+開合式傳感器+顯示屏 |
