產品系列 : 大口徑鉗形功率表
交流電流測量，電壓測量，相位測量，有功功率、無功功率、視在功率、功率因數、總功率、 頻率、相序、電能等參數測量
電流量程：AC 0.0A～2000A
電壓量程：量程：0.00V～600V
相位量程：0.0°～360°
鉗口尺寸：80mm×80mm
數據存儲：200組
USB通信
產品簡介

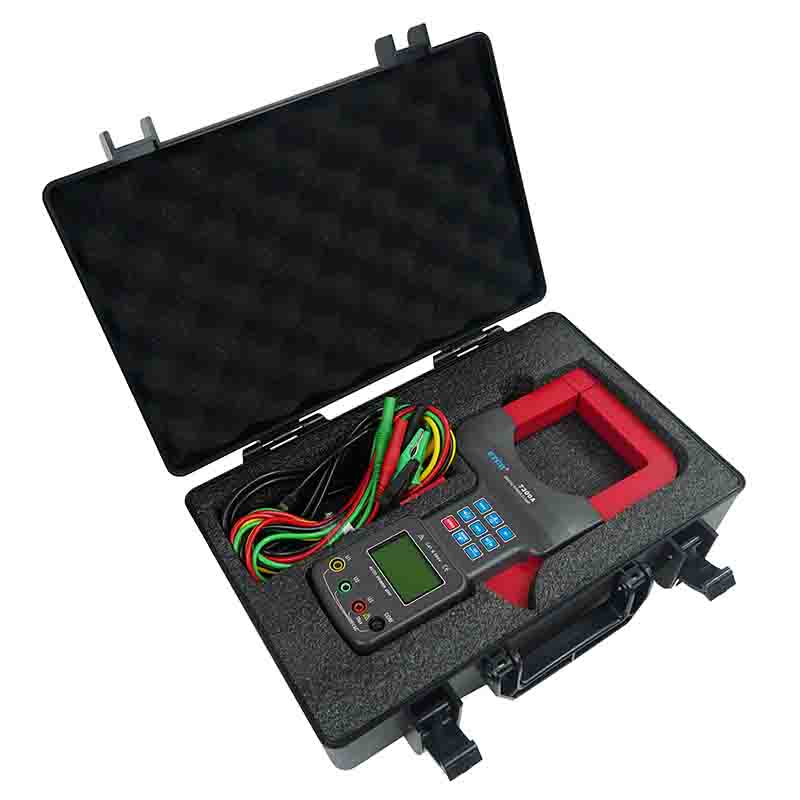

ETCR7300A大口徑三相鉗形功率表又名鉗形功率計、超大口徑鉗形功率表、三相鉗形功率表，用于現場測量三相交流電壓、電流、電壓間相位、電壓電流間相位、頻率、相序、電能、有功功率、無功功率、視在功率、功率因數、總功率等電能參數。還能用于判別變壓器接線組別、感性、容性電路，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的新型電力儀表。
ETCR7300A大口徑三相鉗形功率表測試精度高、穩定性好。大口徑鉗頭(80mm×80mm）使用非常方便，儀表可存儲200組數據，通過USB接口和系統軟件上傳所存數據到電腦，實現歷史數據讀取、查詢、保存、打印等功能。
產品特點

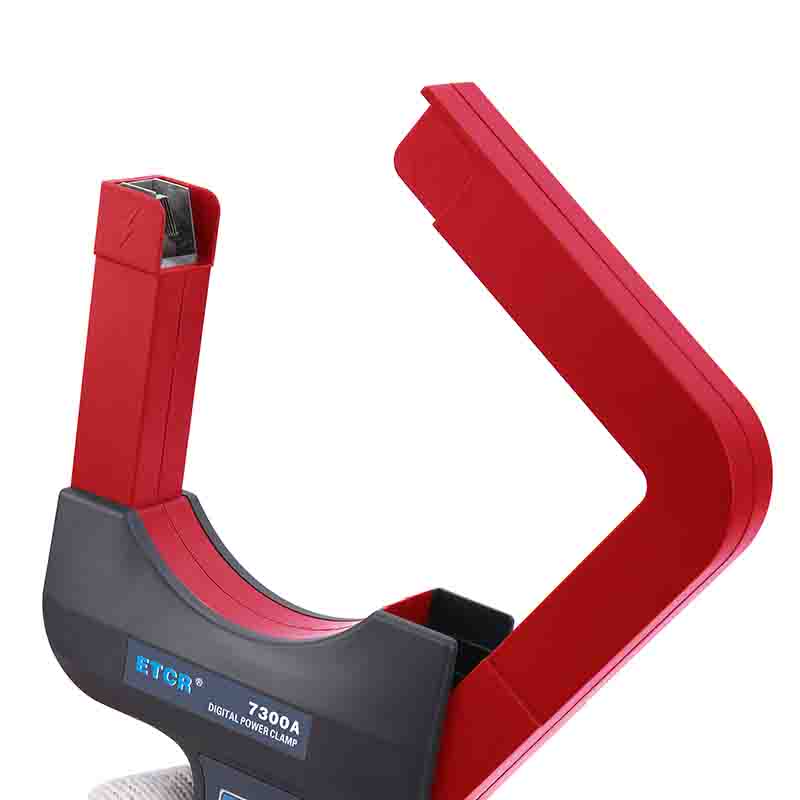

1、大口徑鉗頭80mm×80mm（可鉗φ80mm電纜，或96mm×4mm扁鋼地線），使用方便。
2、適合測試大電流（2000A）。
3、存儲功能。
4、USB通訊接口。
技術參數
1、量程與精度
| 測量功能 | 量 程 | 精 度 | 分辨力 |
| 交流電壓 | 0.00V～600V | ±(1.5%rdg+5dgt) | 0.01V |
| 交流電流 | 0.0A～99.9A | ±(2.0%rdg+5dgt) | 0.1A |
| 100A～1199A | ±(2.0%rdg+5dgt) | 1A | |
| 1200A～2000A | ±(2.5%rdg+5dgt) | 1A | |
| 頻率 | 25Hz～100Hz | ±(0.5%rdg+5dgt) | 0.1Hz |
| 有功功率 | 0.10kW～9.99kW | ±(3%rdg+5dgt) | 0.01kW |
| 10.0kW～99.9kW | ±(3%rdg+5dgt) | 0.1kW | |
| 100kW～719kW | ±(3%rdg+5dgt) | 1kW | |
| 720kW～1200kW | ±(4%rdg+5dgt) | 1kW | |
| 0.10kVA～9.99kVA | ±(3%rdg+5dgt) | 0.01kVA | |
| 10.0kVA～99.9kVA | ±(3%rdg+5dgt) | 0.1kVA | |
| 100kVA～720kVA | ±(3%rdg+5dgt) | 1kVA | |
| 720kVA～1200kVA | ±(4%rdg+5dgt) | 1kVA | |
| 0.10kvar～9.99kvar | ±(3%rdg+5dgt) | 0.01kvar | |
| 10.0kvar～99.9kvar | ±(3%rdg+5dgt) | 0.1kvar | |
| 100kvar～719kvar | ±(3%rdg+5dgt) | 1kvar | |
| 720kvar～1200kvar | ±(4%rdg+5dgt) | 1kvar | |
| 功率因素 | 0.3～1.0(容性或者感性) | ±(0.02+5dgt) | 0.001 |
| 相位角 | 0.0°～360.0° | ±(1.5°+5dgt) | 0.1° |
| 電能 | 0.0000kWh～9.9999kWh | ±(4%rdg+5dgt) | 0.0001kWh |
| 10.000kWh～99.999kWh | ±(4%rdg+5dgt) | 0.001kWh | |
| 100.00kWh～999.99kWh | ±(4%rdg+5dgt) | 0.01kWh | |
| 1000.0kWh～9999.9kWh | ±(4%rdg+5dgt) | 0.1kWh | |
| 10000kWh～72000kWh | ±(4%rdg+5dgt) | 1kWh |
2、基本規格
| 規格名稱 | 規格參數 |
| 電源 | LR6 1.5V×4 |
| 顯示屏 | LCD尺寸：128dots×64dots；顯示域：43mm×29mm；帶背光 |
| 測量方式 | 鉗形CT，積分方式 |
| 鉗口尺寸 | 80mm×80mm(可鉗φ80mm導線，或96mm×4mm扁鋼地線) |
| 導線位置 | 被測量導線處于鉗口的中心位置 |
| 數據存儲 | 200組，顯示“FULL”符號表示存儲已滿 |

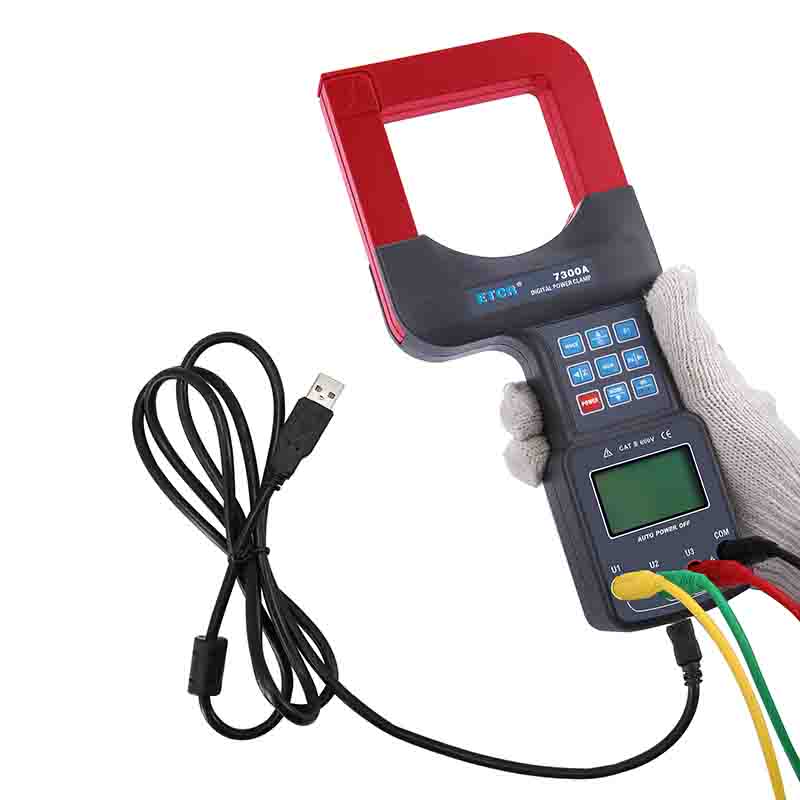

| USB通信 | USB接口，實現所存數據上傳電腦，便于分析數據 |
| 頻率 | 50Hz/60Hz自動識別 |
| 換檔 | 全自動切換 |
| 采樣速率 | 約2次/秒 |
| 線路電壓 | AC 600V以下線路測量 |
| 背 光 燈 | 有，“ * ”鍵控制 |
| 數據保持 | 數據保持功能：“HOLD”符號顯示 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
| 電池電壓 | 當電池電壓降到約5.2V時，電池電壓低符號顯示，提醒更換電池 |
| 儀表尺寸 | 長275mm×寬145mm×厚40mm |
| 儀表質量 | 儀表：約830g（含電池）；總質量：約1kg(含附件) |
| 工作電流 | 背光燈開啟50mA；背光燈關閉25mA |
| 絕緣強度 | AC 3700V/rms(鐵心與外殼之間) |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |

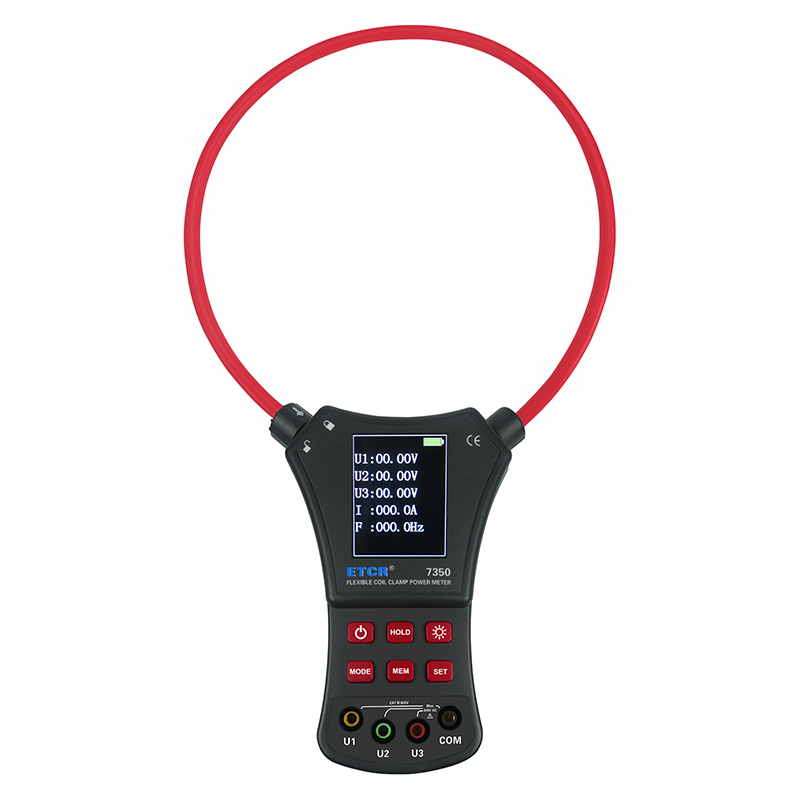

型號對比
| 產品型號 | 電流量程 | 電壓量程 | 電阻量程 | 鉗口尺寸 |
| AC 0.0mA～1200A | 0.00V～600V | 0.0°～360° | 80mm×80mm |
| AC 0.0A～2000A | 0.00V～600V | 0.0°～360° | 80mm×80mm |
| AC 0.0A～6000A | 0.00V～600V | 0.0°～360° | Φ200mm |
| AC 0.0A～6000A | 0.00V～600V | 0.0°～360° | Φ300mm |
