產品系列 : 雷擊電流/接地電阻在線檢測儀
雷擊次數統計、雷擊電流幅值、接地電阻、接地電流監測等功能
檢測儀結構：整體式
傳感器穿孔尺寸：56mm×27mm
雷電流最大測量幅值：100kA
雷電流最小測量幅值：2.5%F
接地電阻量程：0.01Ω～200Ω
接地電流量程：AC 0.0mA～20A
RS485通信：支持ModBus協議
4G通信（選購）
產品簡介

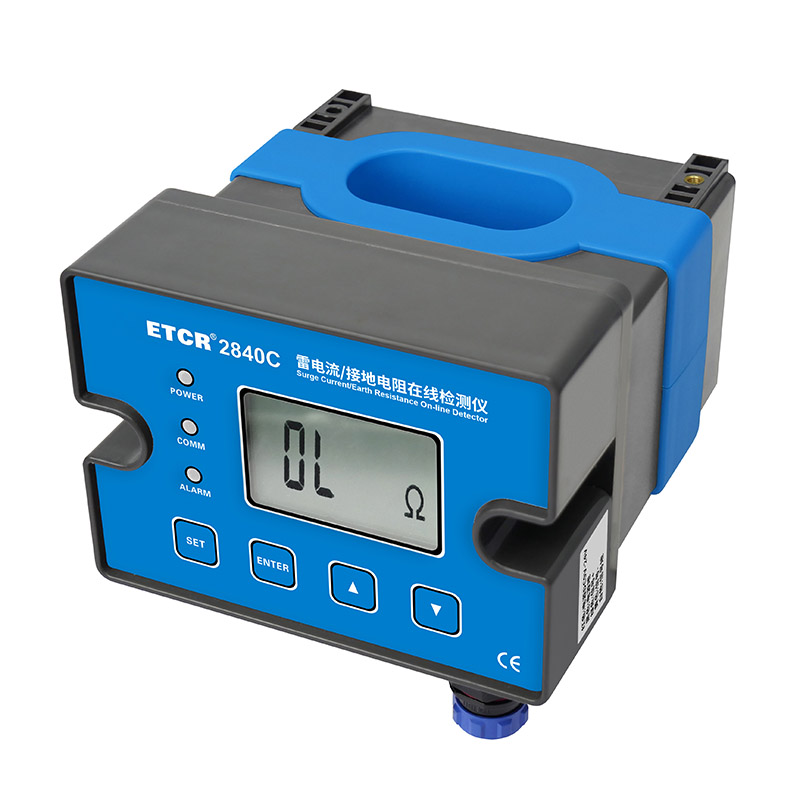

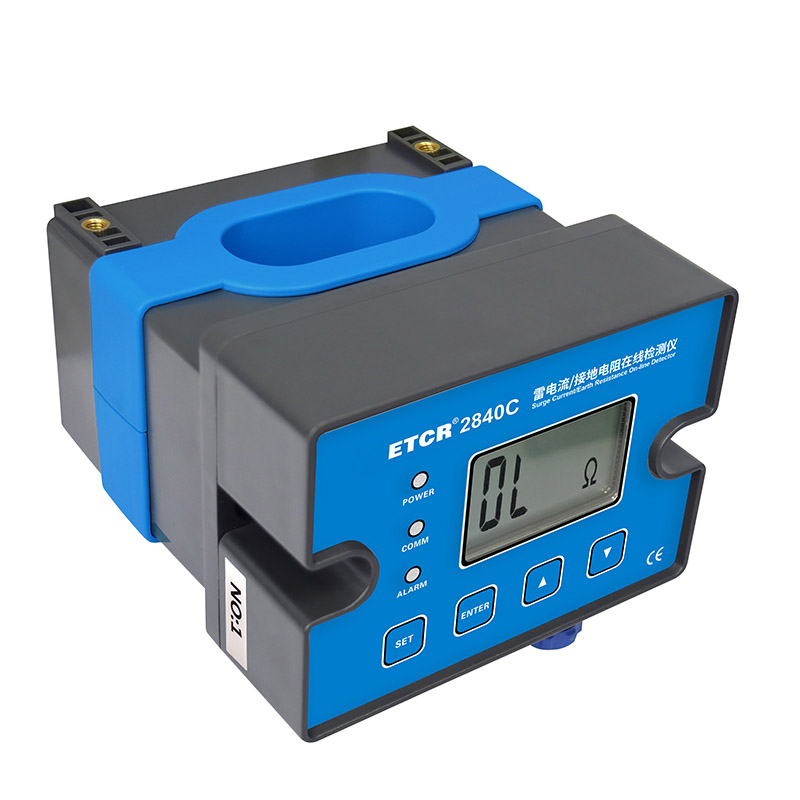

ETCR2840C雷擊電流/接地電阻在線監測儀，檢測儀安裝在接地引下線上，能夠實時、準確的監測到雷擊次數、雷擊幅值。檢測儀同時實時監測接地電阻值、接地電流值。

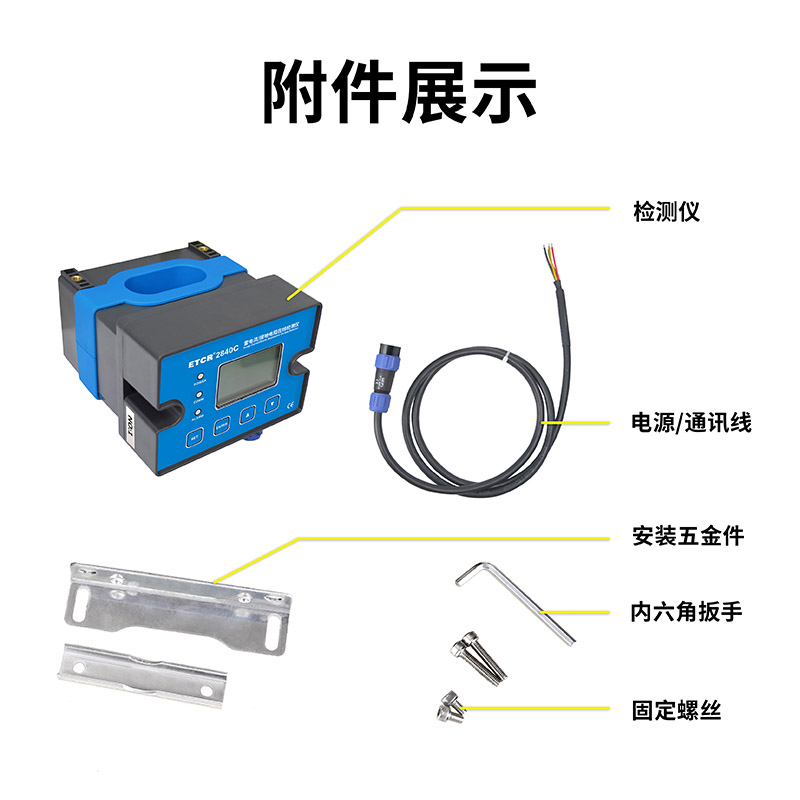

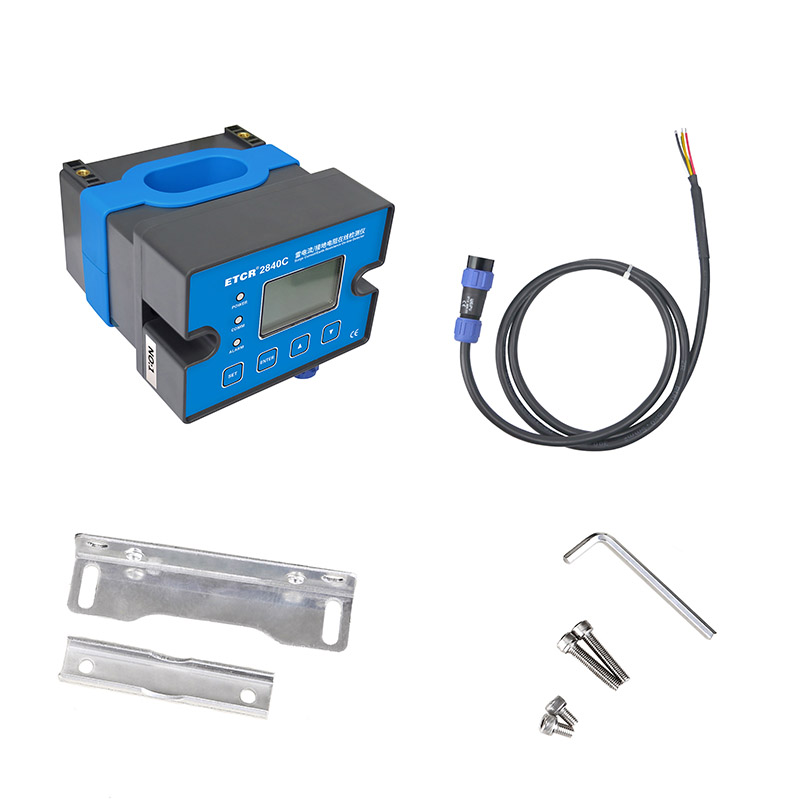

ETCR2840C雷擊電流/接地電阻在線監測儀由控制器、傳感器、安裝五金件組成。ETCR2700C檢測儀為整體式結構，傳感器與控制器合為一個整體。檢測儀帶有RS485通信接口（支持MODBUS-RTU通信協議）或選購4G通信模塊(MQTT協議)，通過上位機軟件或后臺實現遠程在線監測。用戶可使用我公司研發的RS485通信接地電阻在線監測上位機軟件，或4G無線通信接地電阻在線監測后臺，實現遠程實時監測接地狀況。
產品特點
1.檢測儀能夠對接地電阻、接地電流。雷電流的幅值、極性及發生時間進行監測。
2.檢測儀帶有顯示屏，可實時觀察接地電阻與接地電流測試值。
3.檢測儀具有RS485通信方式或4G通信方式（選購），實現遠程監測。
技術參數
| 規格名稱 | 規格參數 |
功 能 | 雷擊次數統計、雷擊幅值監測等功能，接地電阻、接地電流監測 |
電 源 | DC 9V～24V （外部提供) |
顯 示 屏 | 4位LCD，顯示域47mm×28.5mm |
接地電阻測量 | 量程：0.01Ω～200Ω |
分辨率：0.001Ω | |
精度：±2%rdg±3dgt | |
接地電流測量 | 量程：AC 0.0mA～20A |
分辨率：0.1mA | |
精度：±2%rdg±5dgt | |
雷電流測量 | 最大測量幅值：100kA（可定制） |
最小測量幅值：2.5%Fs | |
測量精度：±（10%rdg+1 %*Fs） | |
通訊方式 | RS485(支持ModBus協議)，4G（選購） |
上傳數據 | 雷擊次數、雷擊幅值和時間、接地電阻值、接地電流值 |
換 檔 | 全自動換檔 |
溢出指示 | 電阻值＞200Ω；電流值＞20A時，顯示“OL”符號 |

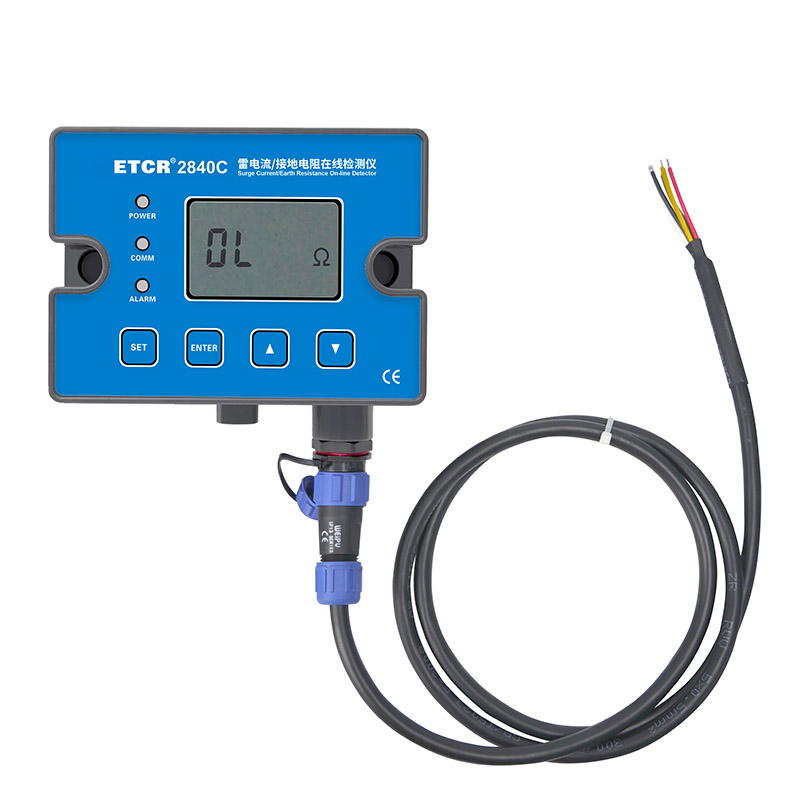

電源及通信線接線標識 | 紅色---電源輸入正； 黑色---電源輸入地； 綠色---RS485信號正； 黃色---RS485信號負； 白---屏蔽地；(電源輸入地與屏蔽地可以短路連接) |
網絡點數 | 有線網絡：1～250個接地點，可擴展 無線網絡：60000個接地點，可擴展 |
通信距離 | 有線網絡：約1000米，可擴展 無線網絡：不限制 |
報警指示 | 聲光報警和LCD顯示 |
報警設置 | 檢測儀面板按鍵設置、后臺設置 |
傳感器穿孔尺寸 | 56mm×27mm |
地線干擾電流 | 應避免 |
單次測量時間 | 約0.5秒 |
工作電流 | 檢測儀：12VDC 230mA Max(4G版 12VDC 330mA Max). |
防護等級 | IP65 |
檢測儀尺寸 | 119mm×108mm×124mm |
檢測儀質量 | 約890g； |
工作溫濕度 | -20℃～55℃；20％RH～90％RH |
