首頁 / 產品中心 / 電流互感器 / 開合式電流互感器 / 毫安級開合式泄漏電流互感器

毫安級開合式泄漏電流互感器

產品系列 : 開合式電流互感器

用于交流漏電流、交流電流、相位、電能、功率、功率因數、諧波在線檢測
電流量程：0.001mA～20A /30A/60A
精度：0.5級
變比：800：1
工作頻率：10Hz～100kHz
優越的抗干擾性能
弱小電流檢測
產品符合RoHS環保要求
產品符合CE要求
接線端子：S1、S2線圈抽頭端，GND屏蔽端
接受客戶訂制

資料下載

產品簡介

1、開合式結構，不需停電不必?cái)嚅_被測線路，安裝快速安全可靠，特別適合在線安裝。

2、采用坡莫合金鐵芯、屏蔽技術，性能穩定精度高，抗干擾能力強，適用于復雜的干擾環境。

3、可同時把火線、零線一起鉗住，即可測量電纜線及電器設備的漏電流。

4、互感器的量程、匝比、輸出接口等可按客戶要求訂制。

5、安全等級：CATⅢ600V。

6、工作溫度：-15°C～50°C

產品尺寸圖

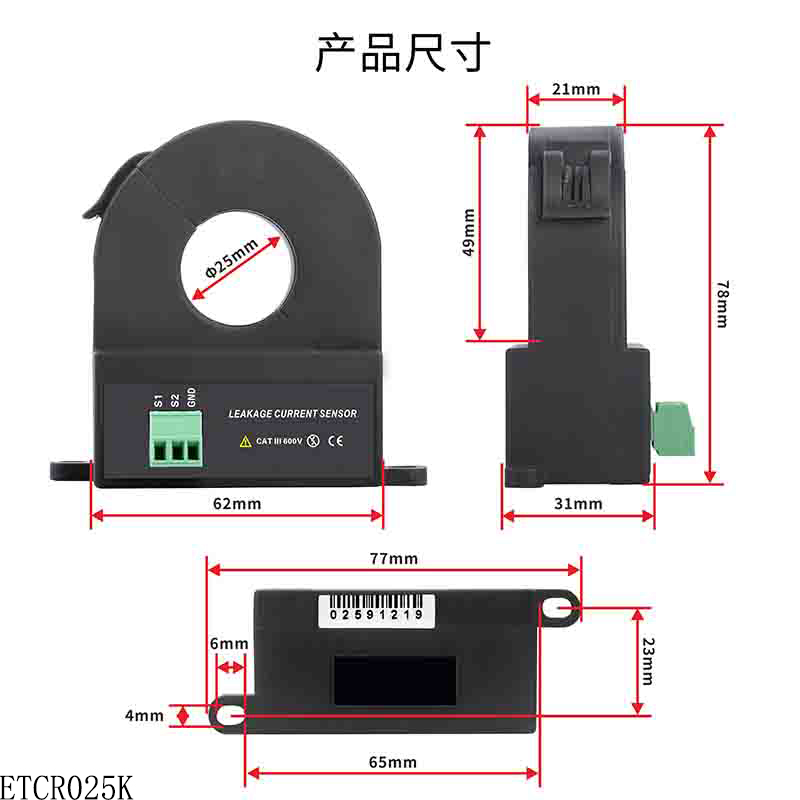

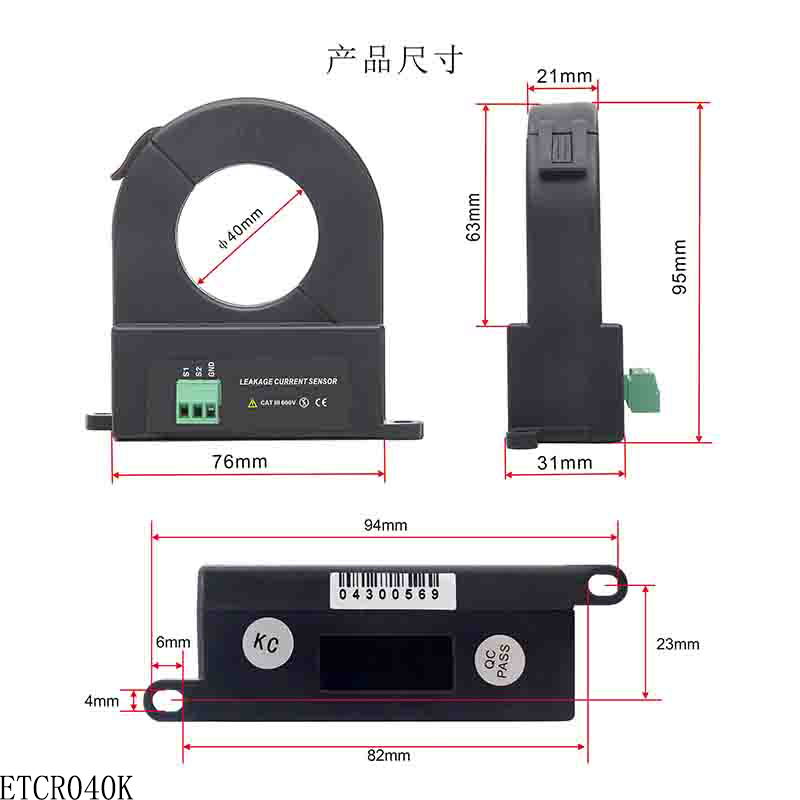

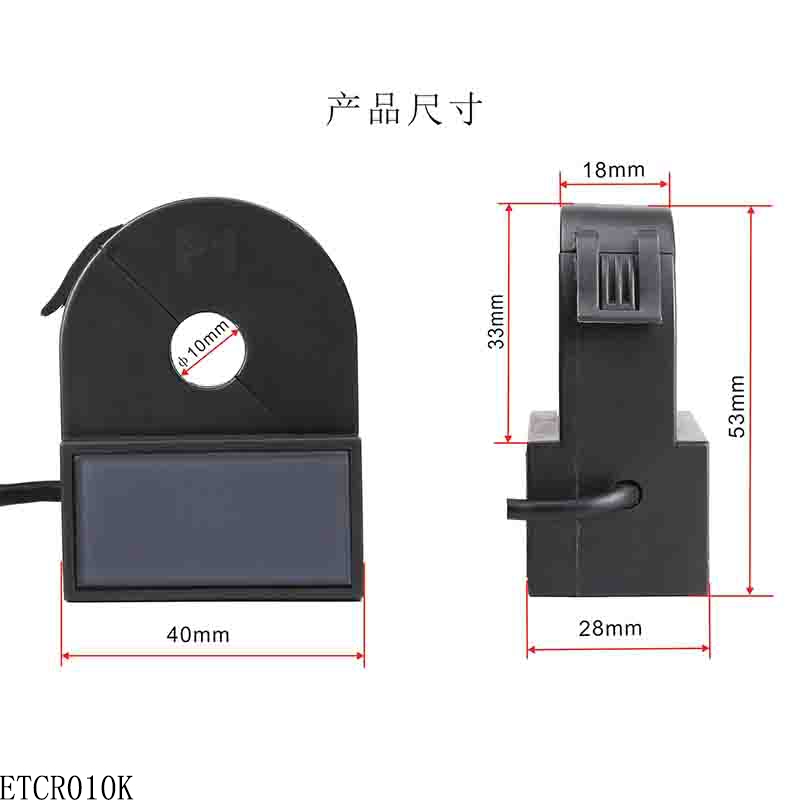

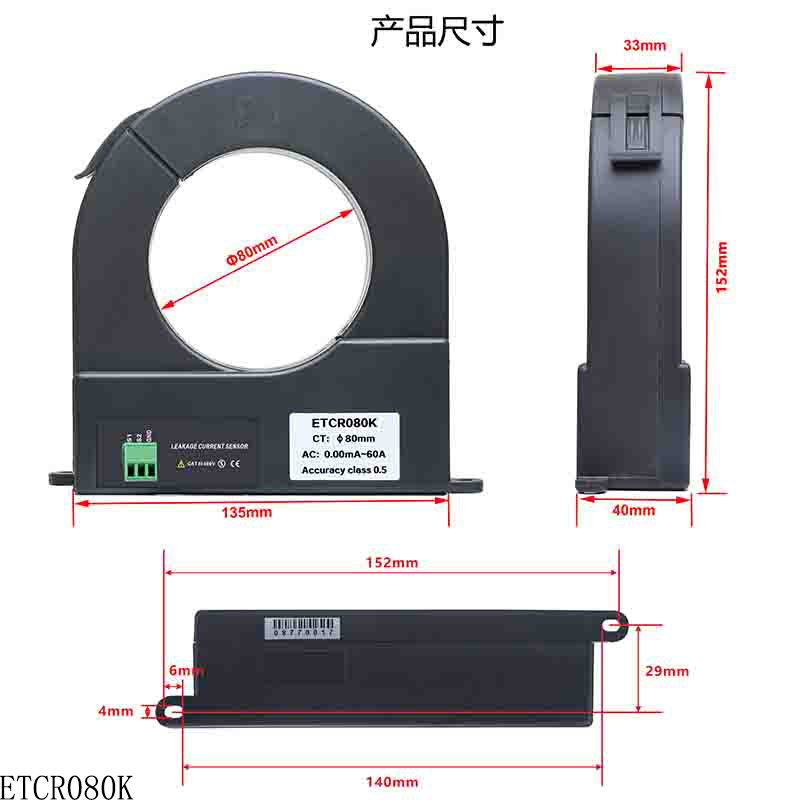

ETCR010K尺寸圖.jpg ETCR025K產品尺寸.jpg ETCR040K產品尺寸.jpg ETCR080K產品尺寸.jpg

技術參數

產品型號	測量參數	參考負載	鉗口尺寸	外形尺寸	質量

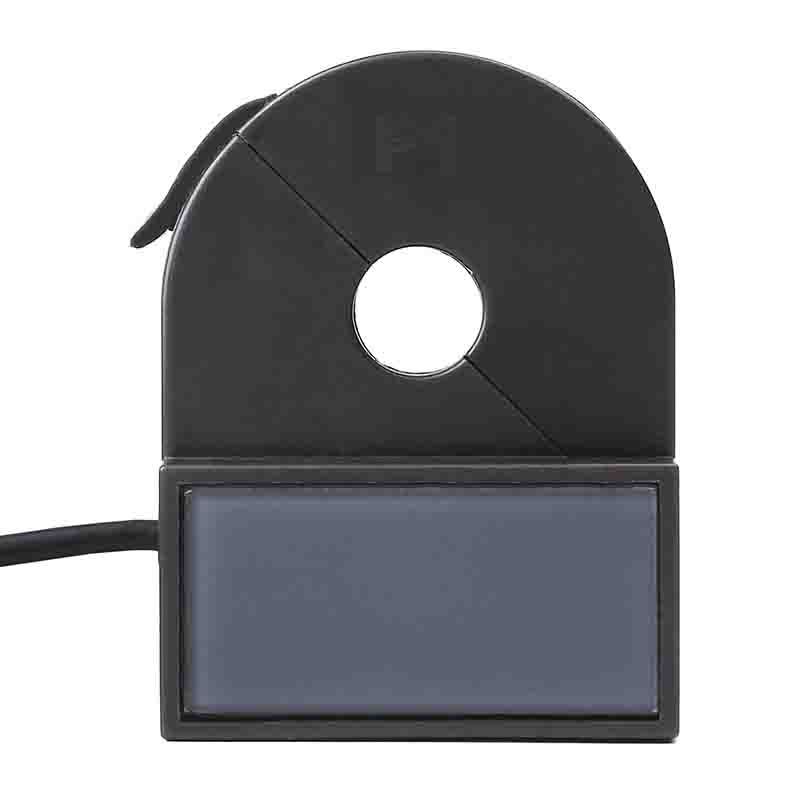

ETCR010K	量程：0.001mA～20A 精度等級：0.5 相位誤差：≤2° 變比：800:1 工作頻率：10Hz～100kHz	0～200mA≤300Ω 0～2A≤30Ω 0～20A≤3Ω	Ф10mm	53mm×42mm×28mm	65g

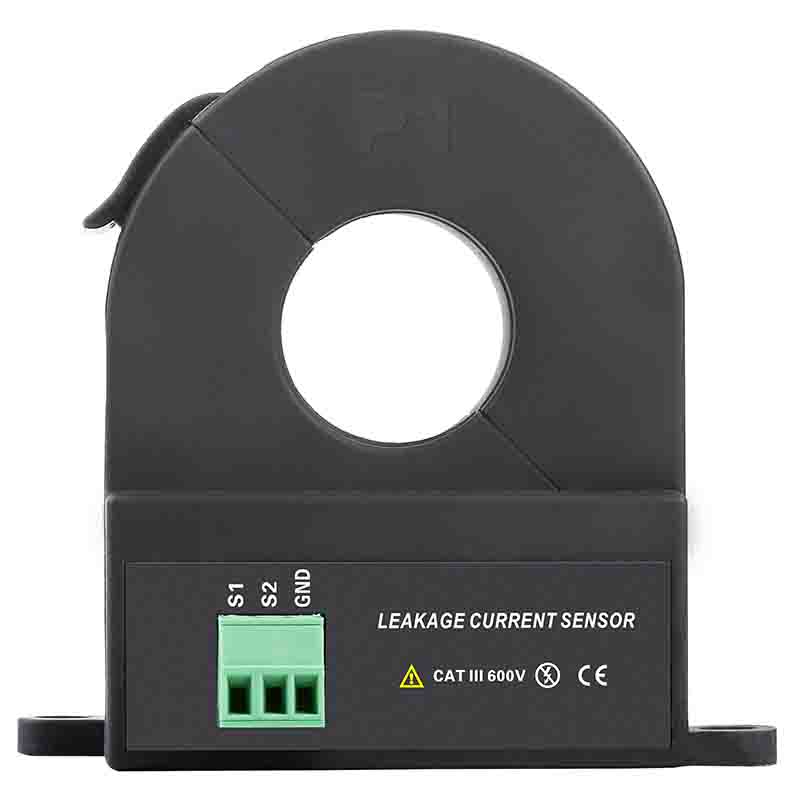

ETCR025K	量程：0.001mA～30A 精度等級：0.5 相位誤差：≤2° 變比：800:1 工作頻率：10Hz～100kHz	0～300mA≤300Ω 0～3A≤30Ω 0～30A≤3Ω	Ф25mm	78mm×82mm×31mm	120g

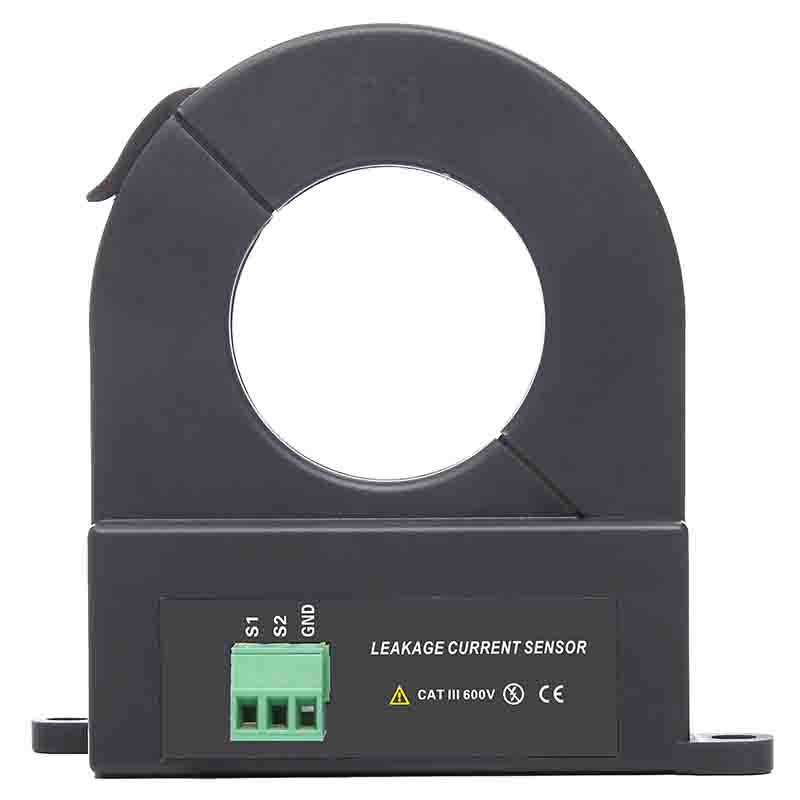

ETCR040K	量程：0.001mA～60A 精度等級：0.5 相位誤差：≤2° 變比：800:1 工作頻率：10Hz～100kHz	0～600mA≤300Ω 0～6A≤30Ω 0～60A≤3Ω	Ф40mm	95mm×98mm×31mm	160g

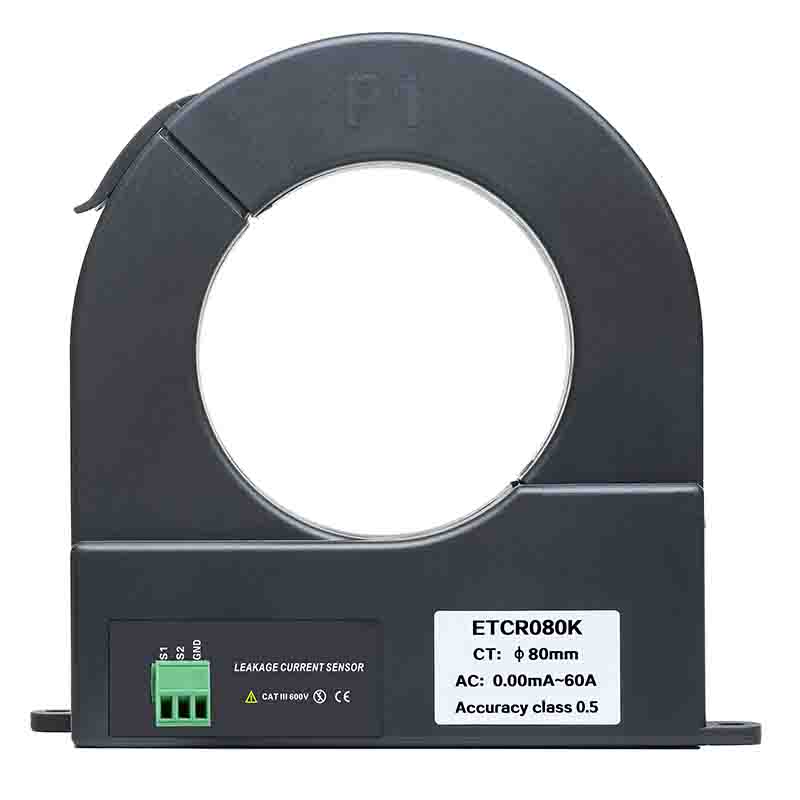

ETCR080K	量程：0.001mA～60A 精度等級：0.5 相位誤差：≤2° 變比：800:1 工作頻率：10Hz～100kHz	0～600mA≤300Ω 0～6A≤30Ω 0～60A≤3Ω	Ф80mm	135mm×152mm×40mm	490g
