產品系列 : 環網柜/中置柜無線核相儀
用于電力配網系統環網柜核相及相位、頻率、相序測試
核相電壓:1V～600V
核相距離:30m
相位量程:0°～360°
頻率量程:45.0Hz～65.0Hz
發射頻率：433MHz
防護等級：IP63
數據存儲：200組
主機電源：3.7V, 2600mAh鋰電池
探測器電源：3.7V, 1100mAh鋰電池
顯示屏：3.5寸LCD彩屏
語音播報功能
USB通信
產品簡介

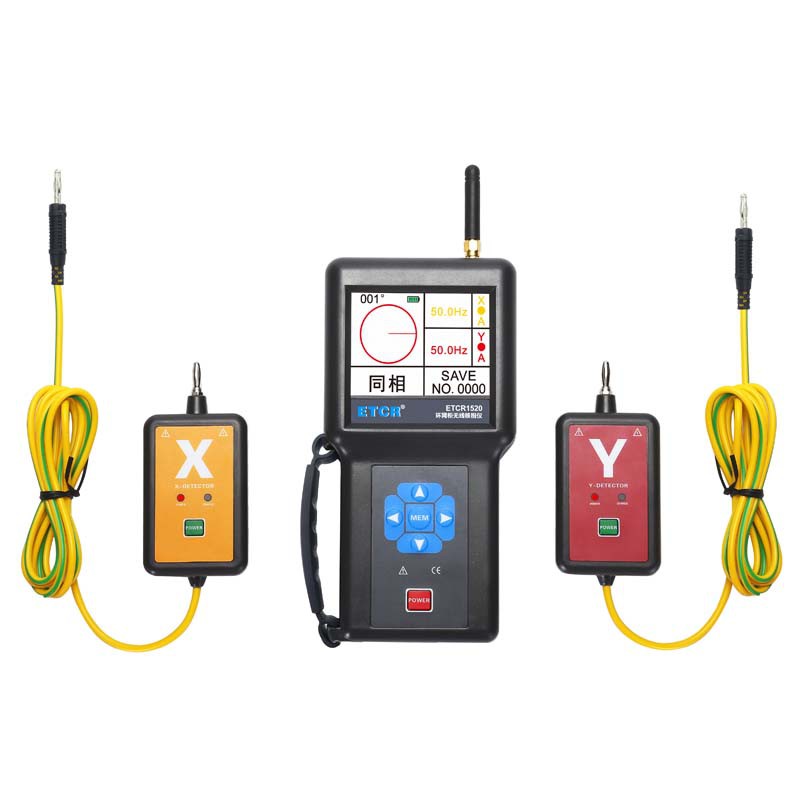

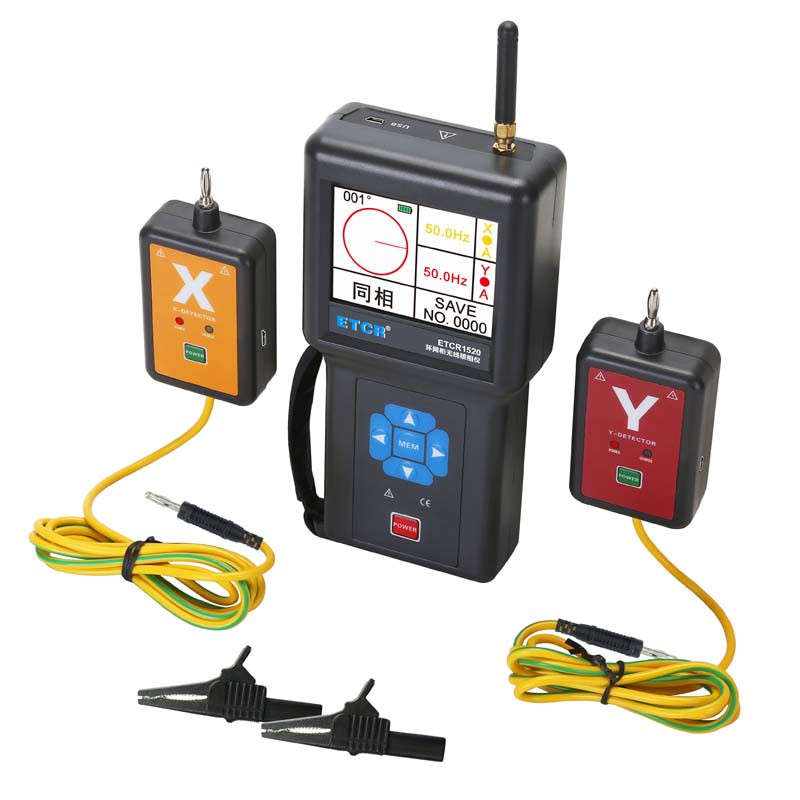

ETCR1520環網柜無線核相儀又稱低壓核相儀，用于環網柜核相及相位、頻率、相序測試。儀表可以在極低電壓線路中核相，核相電壓1V～600V，核相距離30米。

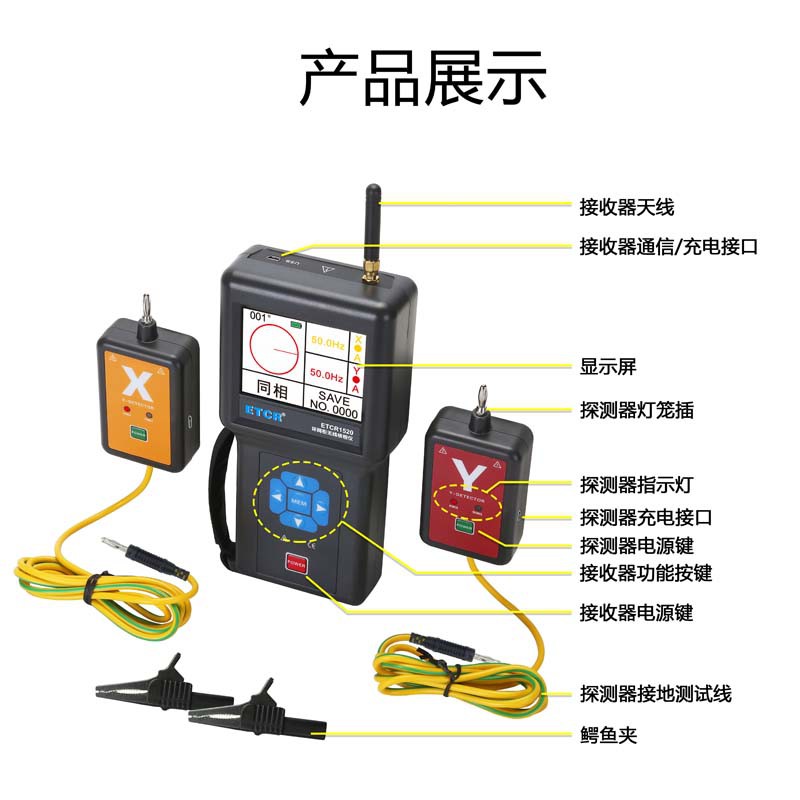

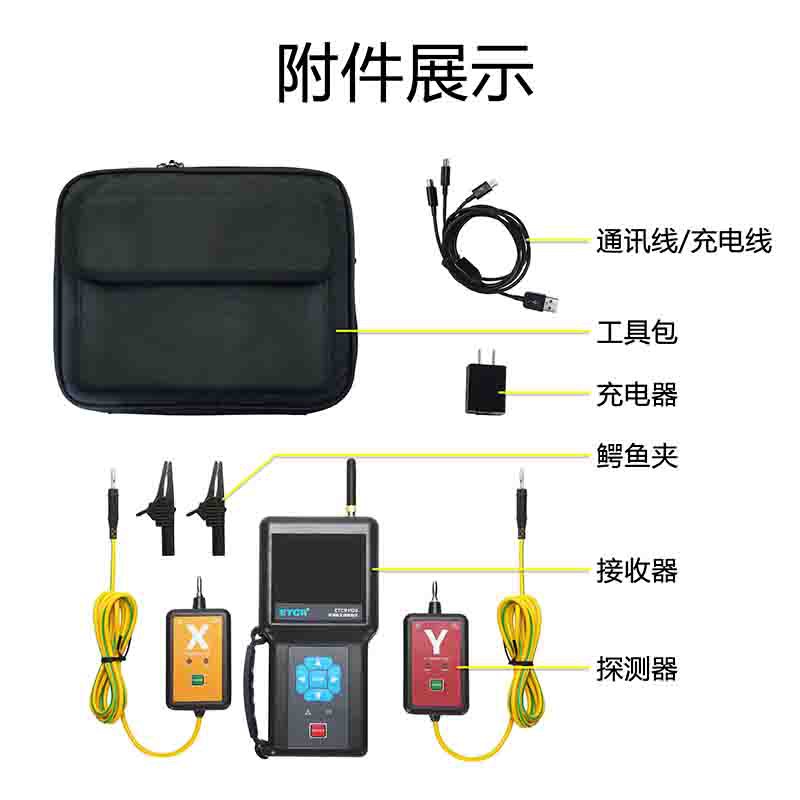

ETCR1520環網柜無線核相儀由主機、探測器、數據上傳軟件、USB通訊線等組成，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果，向量圖指示、相位指示清晰直觀，具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，使測試更簡單輕松。存儲功能，可存儲數據200組，USB通信接口，存儲數據上傳電腦可進行歷史數據讀取、查閱、保存、打印等。
產品特點
1、采用無線傳輸技術、核相距離30米，核相準確操作便捷。
2、語音播報功能，語音提示：“X信號正常、Y信號正常、同相、異相”。

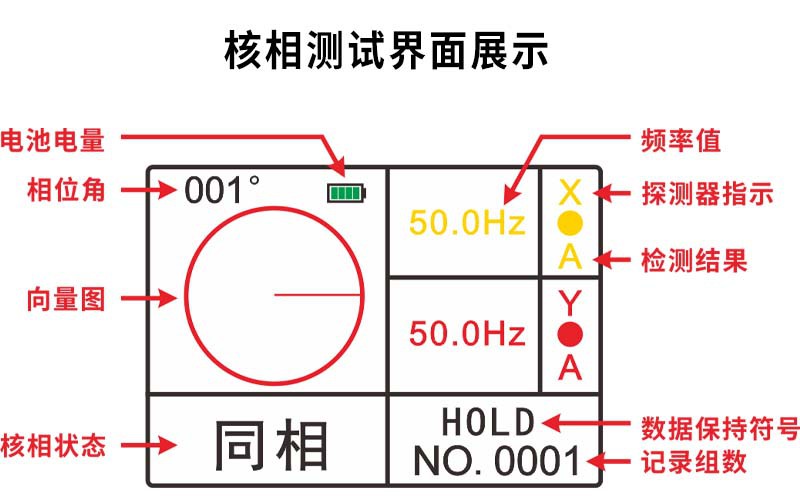

3、采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，動態向量圖指示、相位指示清晰直觀。
4、存儲功能，數據存儲200組。
5、USB通訊接口。
6、可充電鋰電池。
技術參數
規格名稱 | 規格參數 |
電源 | 主 機：3.7V,2600mAh鋰電池 探測器: 3.7V,1100mAh鋰電池 |
顯示屏 | 3.5寸LCD彩屏；顯示域：71mm×53mm |
核相電壓 | AC 1V～600V |
核相距離 | 30m |
相別定性 | 同相:－20°～20°；異相: 100°～140°和220°～260° |
量程 | 測試相位：0°～360° |
精度 | 測試頻率：45.0Hz～65.0Hz |
相位：≤±8° | |
頻率：≤±2Hz | |
分辯率 | 相位：1° 頻率：0.1Hz |
發射頻率 | 433MHz |
相位指示 | 向量圖及數字同時顯示 |
顯示速率 | 2次/秒 |
數據存儲 | 200組(掉電不會丟失數據) |
自動關機 | 開機約15分鐘儀表將自動關機 |
電池電壓 | 主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。 |
額定電流 | 探測器：30mA max；主機：150mA max |
| 防護等級 | IP63 |
絕緣試驗 | 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
外界干擾 | 無特強電磁場；無433MHz同頻干擾 |
儀表尺寸 | 主機195mm×100mm×45mm；探測器120mm×54mm×30mm |
儀表質量 | 儀器：約750g(含電池) |
適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003標準 |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品型號 | 核相距離 | 核相電壓 | 相位測試 | 其他 |

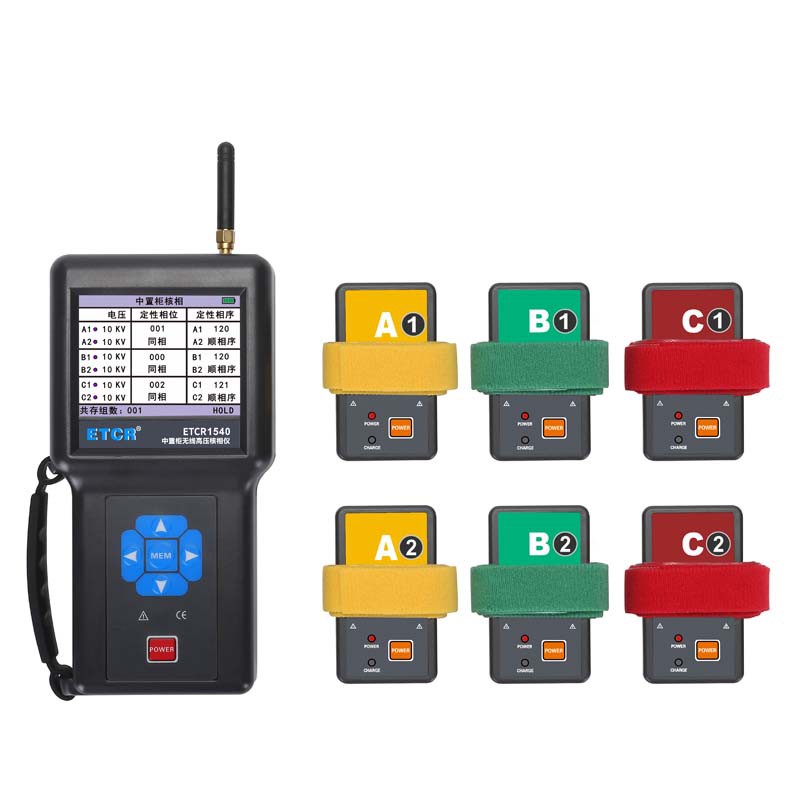

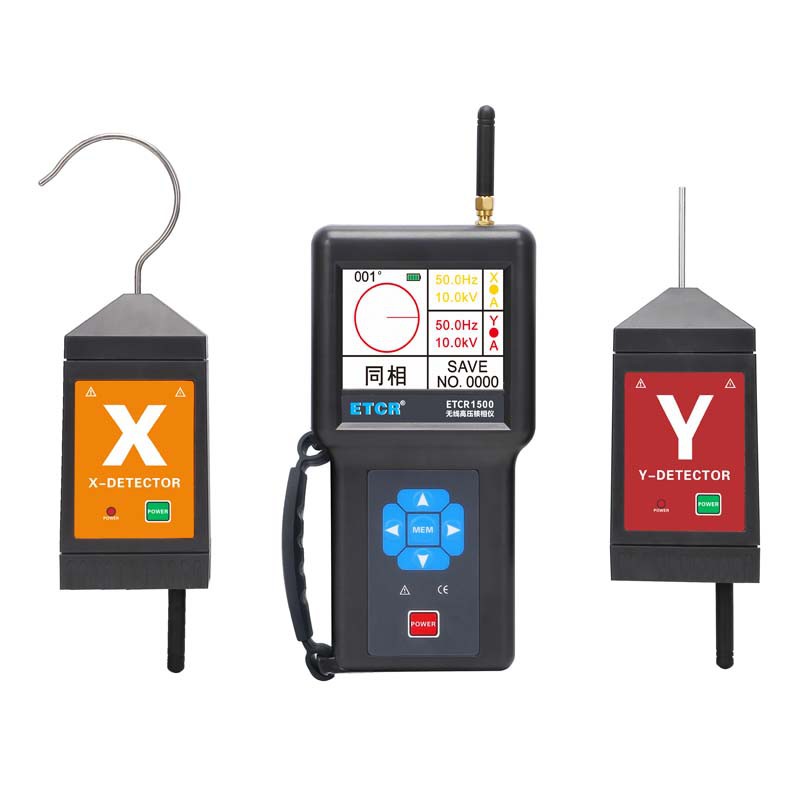

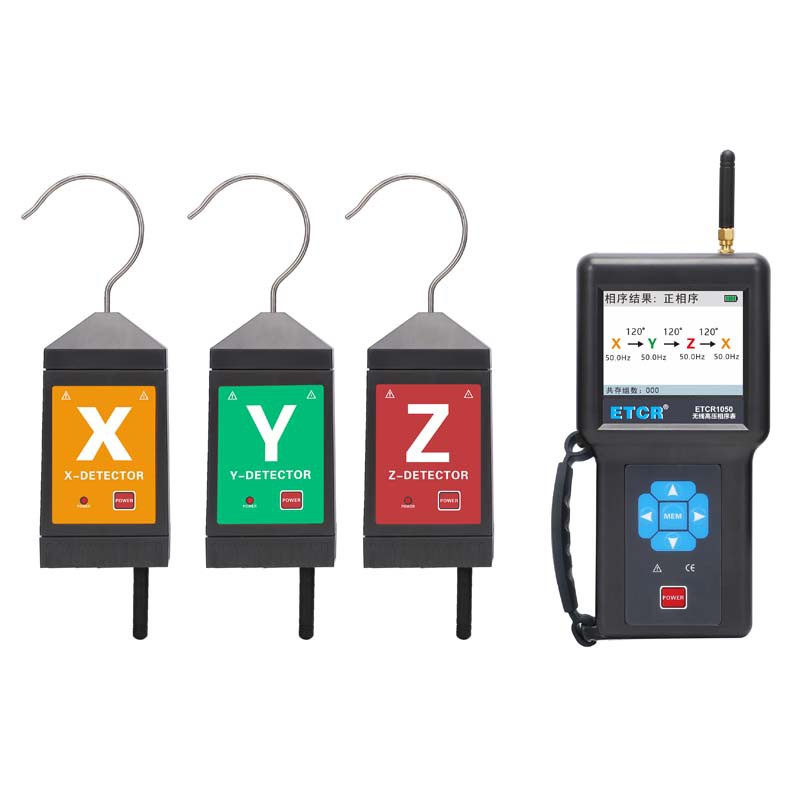

| 200m | AC 10V～500kV | 0°～360° | 普通核相 相序測試 |
| 200m | AC 10V-500kV | 0°～360° | 普通核相 |

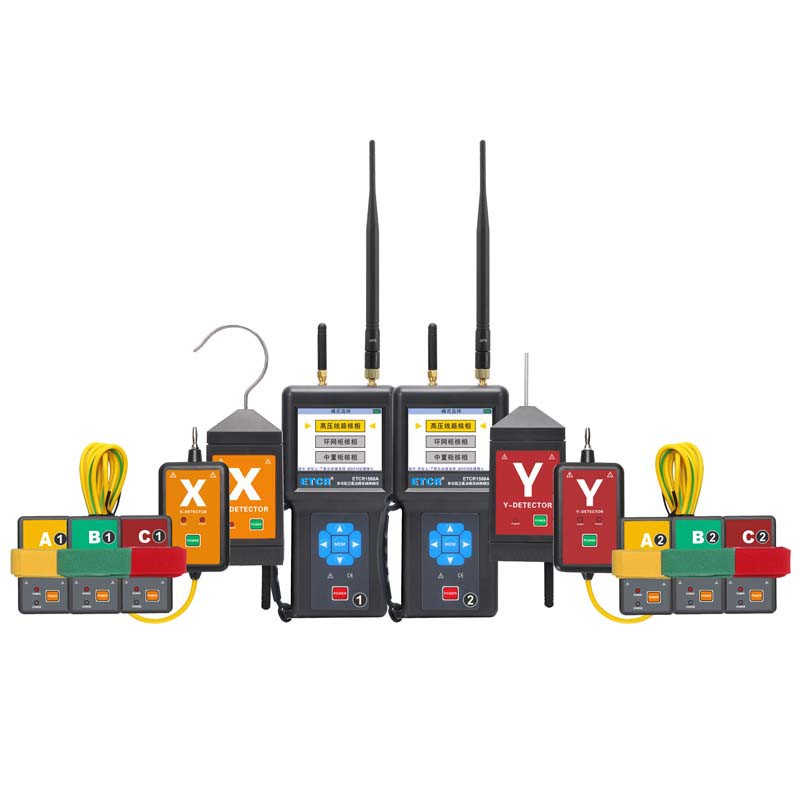

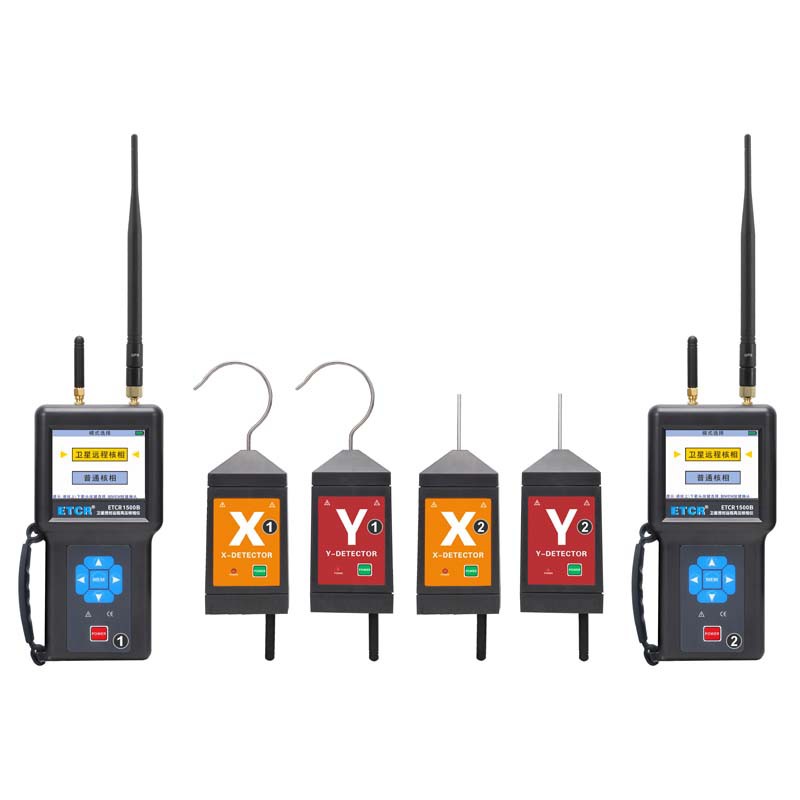

| 5000m | AC 10V-500kV | 0°～360° | 普通核相 遠程核相 |

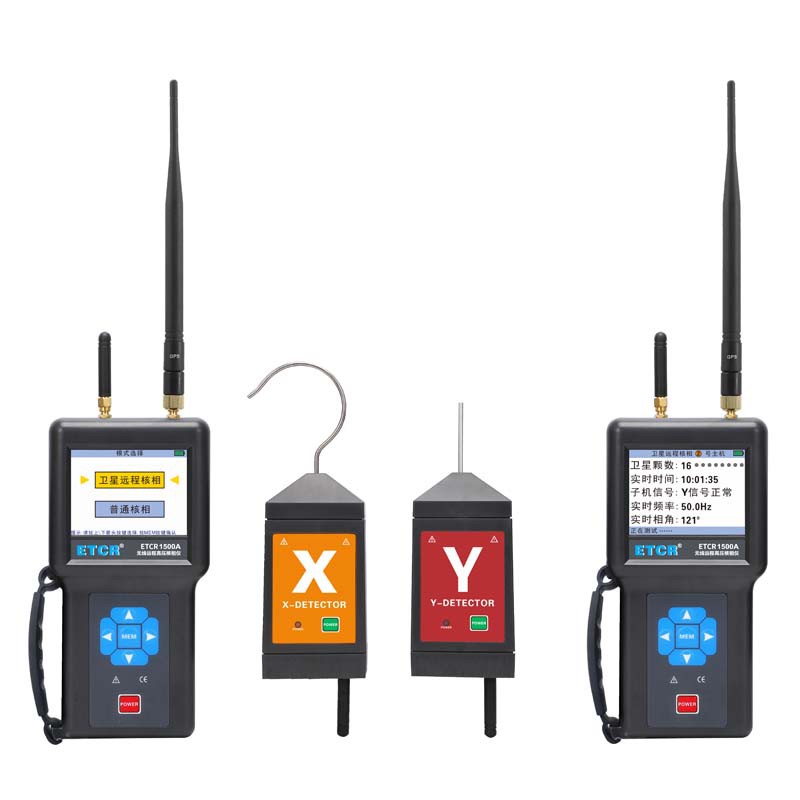

| 500km | AC 10V-500kV | 0°～360° | 普通核相 遠程核相 |
| 30m | AC 1V-600V | 0°～360° | 普通核相 |

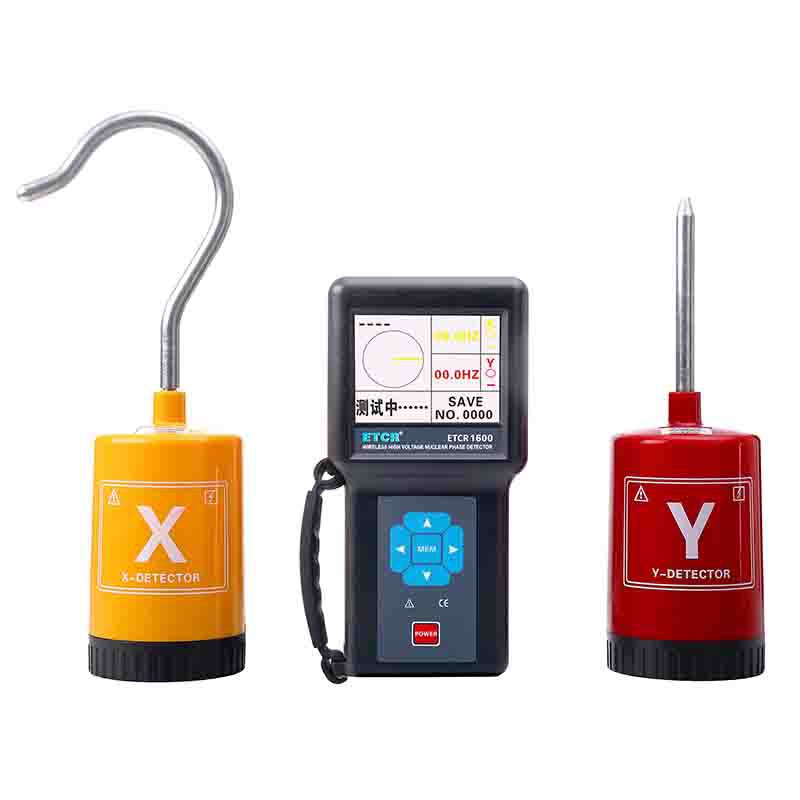

| 20m | AC 10kV/35kV | 0°～360° | 普通核相 |
| 500km | AC 10V-500kV | 0°～360° | 普通核相 遠程核相 |
| 60m | AC 220V～220kV | 0°～360° | 普通核相 |
