1. 什么是電能質量問題？
電能質量是指電力系統提供的電能在質量上滿足用電設備正常、安全、高效運行的程度，其核心評價維度包括電壓、電流的幅值穩定性、頻率準確性、波形正弦性以及三相對稱性等。從專業角度來講，電能質量問題的本質，正是電壓、電流或頻率偏離標準額定值，從而引發用電設備性能下降、壽命縮短，甚至造成電力系統故障等各類異?，F象的統稱。
電能質量不僅關系到工業生產的連續性和產品質量，也影響民生用電的安全性，更是衡量電力系統運行水平的重要指標。不合格的電能質量會加劇電網損耗、引發電氣設備過熱，威脅系統穩定。在現代電力系統中，隨著電力電子設備（如變頻器、整流器）的廣泛應用、分布式電源（如光伏、風電）的大量接入，以及各類非線性負載的增加，電能質量問題日益突出，已成為電力運維管理的重點。

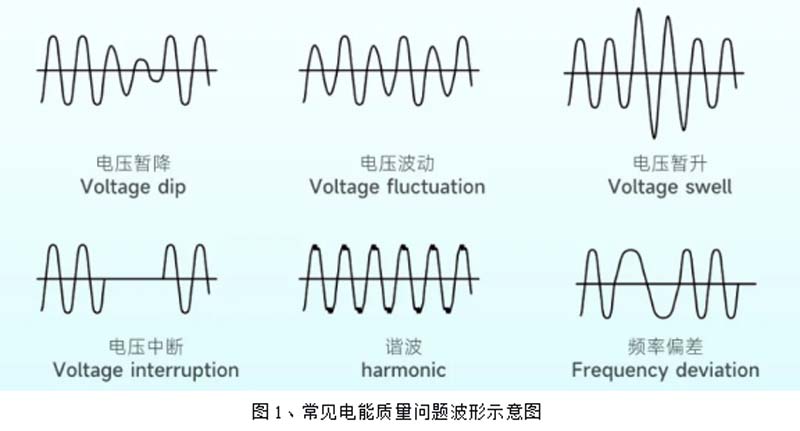

從異常參數類型及表現形式來看，電能質量問題主要分為四大類：諧波污染、三相不平衡、電壓波動與閃變、電壓暫降與暫升。其中，諧波污染和三相不平衡因產生場景集中、影響范圍廣，在工業場景中尤為突出，是最需重點管控的兩類問題。
2. 什么是諧波污染
諧波污染是目前電力系統中最普遍的電能質量問題之一。其核心成因是電力系統中存在大量非線性負載（如整流器、變頻器、電弧爐、LED照明、開關電源等），這類負載會改變電網電流的正弦波形，產生額外的諧波分量，進而污染電網。
從傅立葉分析的角度，諧波電流是頻率為基波（50Hz）整數倍的分量。k次諧波即頻率為基波k倍的成分（k=1為基波，k>1為諧波），常見的有3、5、7、11次等。需要注意的是，諧波不僅存在于電流中，還會通過電網阻抗耦合到電壓中，形成諧波電壓。諧波的危害主要體現在三個方面：一是增加電網損耗，導致變壓器、輸電線路等設備過熱，降低使用壽命；二是干擾精密電子設備的正常運行，如引起PLC、傳感器、計量儀表誤動作或測量誤差；三是可能引發電力系統諧振，嚴重時損壞電力設備，甚至造成電網故障停運。
3. 電能質量問題的危害
電能質量問題對電力系統的影響貫穿設備、控制與能效三個層面：
1) 設備層：諧波電流導致線路發熱、絕緣老化、電機過熱；三相不平衡引起電機振動增大、損耗增加。
2) 控制層：諧波干擾引發保護裝置誤動作，造成生產線頻繁宕機；三相不平衡可能導致保護裝置誤判。
3) 能效層：諧波和三相不平衡均增加線損，降低能效，提高用電成本。

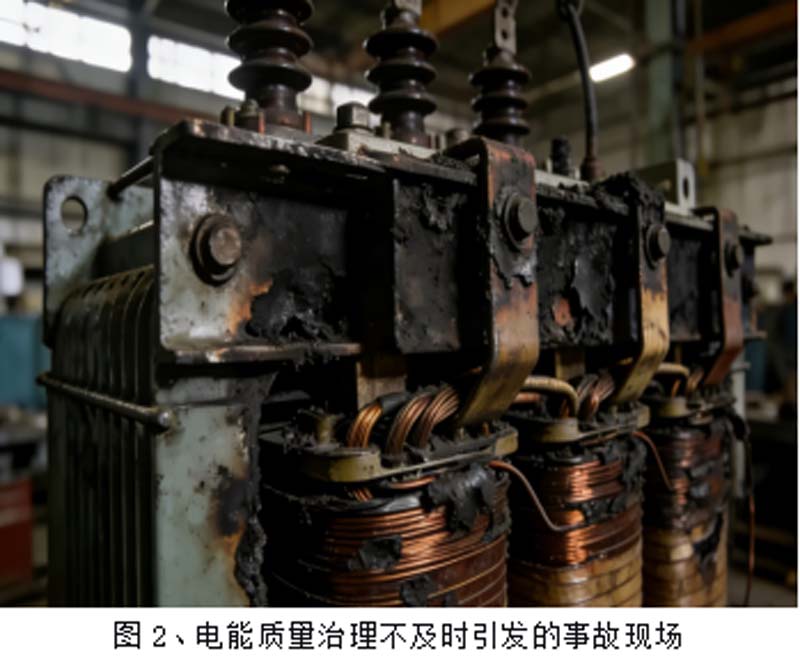

上述危害在實際生產場景中尤為突出。在精密制造領域，電壓的細微波動足以讓數控機床加工精度失控，導致零件批量返工甚至報廢；在數據中心，一次短暫的電壓跌落可能直接觸發服務器宕機，重要數據丟失、業務中斷隨之而來；而在礦山、冶金這類重工業現場，超標的諧波會無聲侵蝕變壓器與電機的絕緣，最終引發燒毀事故，造成停產與巨額維修損失。作為電氣行業從業者，我曾了解過因諧波治理不及時，導致整條產線癱瘓，單次損失就高達數十萬元的案例。電能質量問題，從來不只是參數超標，更是持續的生產威脅與成本漏洞。
4. ETCR5230電能質量分析儀產品特點
ETCR5230 電能質量分析儀是專為三相電能質量現場檢測打造的高精度綜合型測試儀器。它如同電網運行的精密聽診器，集智能化測量、多維度分析與便攜化作業于一體，為電力運維、設備診斷與電能質量管控提供專業可靠的技術支撐。其核心特性如下：
（1）便攜易用，靈活適配多場景：搭載 7 英寸高清觸摸彩屏，機身采用緊湊輕量化設計，整機僅約 1.24kg，便于現場作業快速部署與攜帶；支持選配多款不同量程的電流傳感器，覆蓋 10mA~6000A 寬電流測量范圍，可靈活適配各類現場的差異化測試需求。
（2）多參同步，全面覆蓋基礎檢測：支持 4 路電流（A、B、C 三相及中性線）與 3 路電壓的同步采集，可精準測量三相不平衡度、有功 / 無功 / 視在功率、諧波含有率、總諧波失真度（THD）等數十項核心電能參數，全面覆蓋三相電力系統的基礎檢測需求。
（3）瞬變捕捉，直觀呈現電網狀態：可實時呈現電壓電流波形、相量關系圖，以可視化方式直觀展現電網運行狀態；動態捕捉電壓電流瞬時波動，實現啟動電流、浪涌電流的專項監測，同時對各項電力參數進行實時監測，自動生成異常告警列表，助力快速定位電網異常。
（4）可長時記錄，支撐長期監測分析：支持測試數據的長周期記錄，自動生成參數趨勢變化曲線，支持數據錄制與屏幕截圖留存；依托大容量存儲架構，在不同工作模式下可實現超長時間的數據存儲，例如三相趨勢模式下，以 10 秒存儲間隔即可實現長達約 1500 天的連續數據記錄，充分滿足長期電網穩態監測的需求。
（5）一機多能，覆蓋多元測試需求：具備深度諧波分析能力，可完成最高 51 次諧波的精準檢測與頻譜分析，同時集成電能計量、直流參數測試、變比測試等專項功能，一機多能，可覆蓋電力運維、設備檢測、計量校驗等多場景的差異化測試需求。
（6）簡潔交互，提升現場作業效率：配備中英文雙語操作界面，全觸摸交互設計，操作邏輯簡潔直觀，大幅降低使用門檻；支持專項功能的一鍵直達，快速切入相位伏安測試、變比測試、直流測試等專項檢測模塊，有效提升現場作業的效率。
（7）事件捕獲，助力故障溯源分析：內置專業電能質量事件捕捉模塊，可精準捕獲電壓閃變、電壓驟升 / 驟降等暫態電能質量事件，為電網擾動分析、故障溯源與電能質量評估提供精準、完整的數據支撐。
5. 報告導出
ETCR5230型上位機系統搭載完善的報告導出功能，可實現參數記錄數據的精準導出與專業分析判定。操作時，在參數記錄模塊中根據檢測需求勾選所需導出的參數，無需額外預處理。當完成參數選擇并觸發導出指令后，上位機軟件將自動調用預設的國家標準及檢測規范，對所選參數數據進行全面的數據分析、邏輯校驗與結果判定，最終生成符合行業標準、數據翔實、判定清晰的檢測報告，為后續的檢測結果復盤、數據歸檔及合規審核提供可靠的技術支撐。
具體內容可見官網文章《【應用案例】ETCR5230電能質量分析儀如何導出分析報告》。
6. 實際應用案例

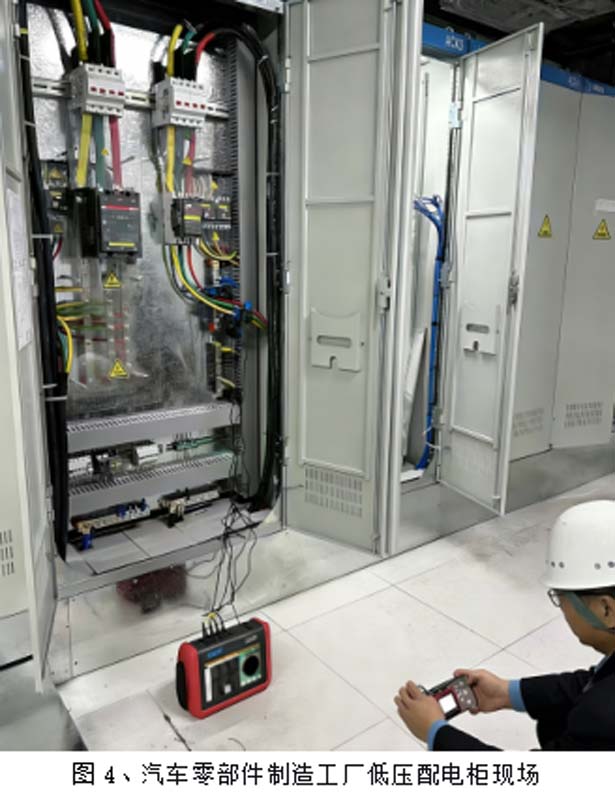

案例情況：某汽車零部件制造工廠的生產線近期多次出現電機過熱、斷路器異常跳閘的情況，導致生產線頻繁停機，影響生產效率。該工廠的400V低壓配電柜負載以變頻電機、單相焊接設備、開關電源等非線性和不對稱負載為主，運維團隊初步判斷存在諧波超標和三相不平衡的問題，需精準測量進行排查。
測量方案及實施過程：
經現場勘察與分析，決定采用ETCR5230電能質量分析儀進行帶電檢測。該方式無需停電即可完成精準測量，保障供電連續性。具體測量方案如下：
1) 儀表基礎設置：
按下電源鍵開機，進入主界面。

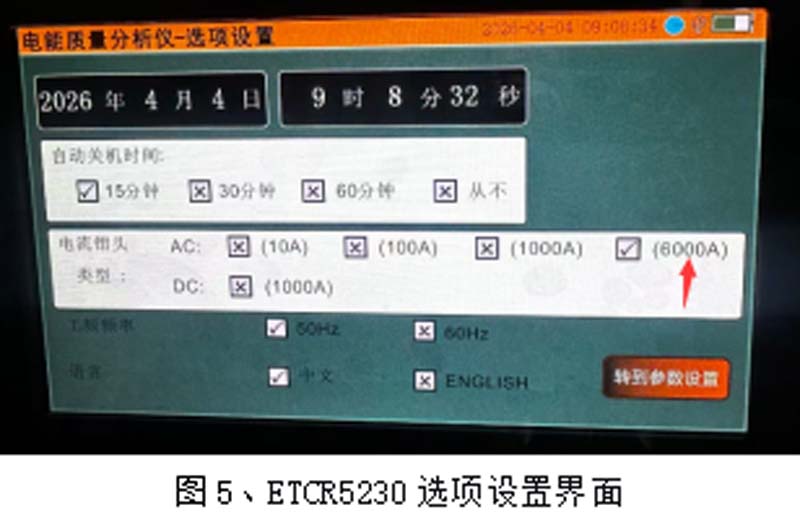

根據被測線路的電流大小和線徑，選擇合適的電流鉗；進入設置界面，設置電流變比、電壓變比，并選擇對應的電流鉗型號。
根據現場電網類型（三相四線供電系統），選擇三相四線制接線方式。
設置工作頻率為50Hz，選擇中文操作界面。

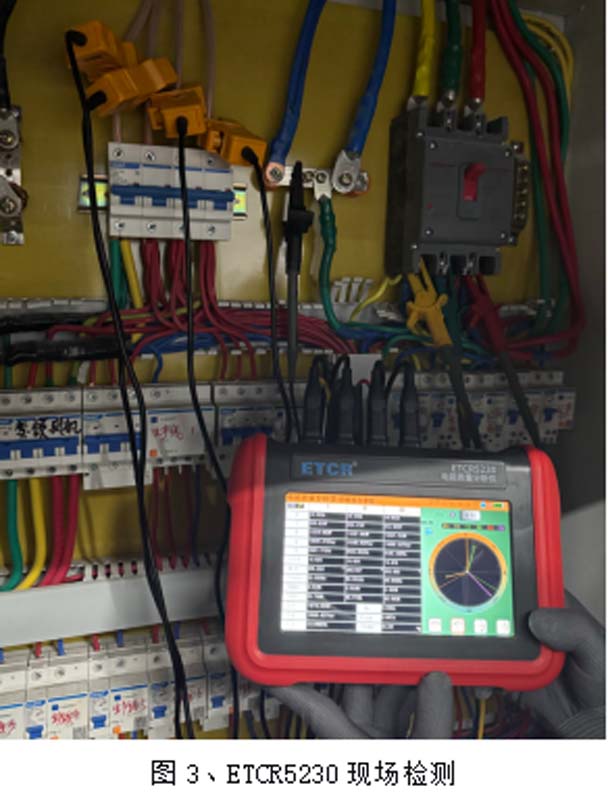

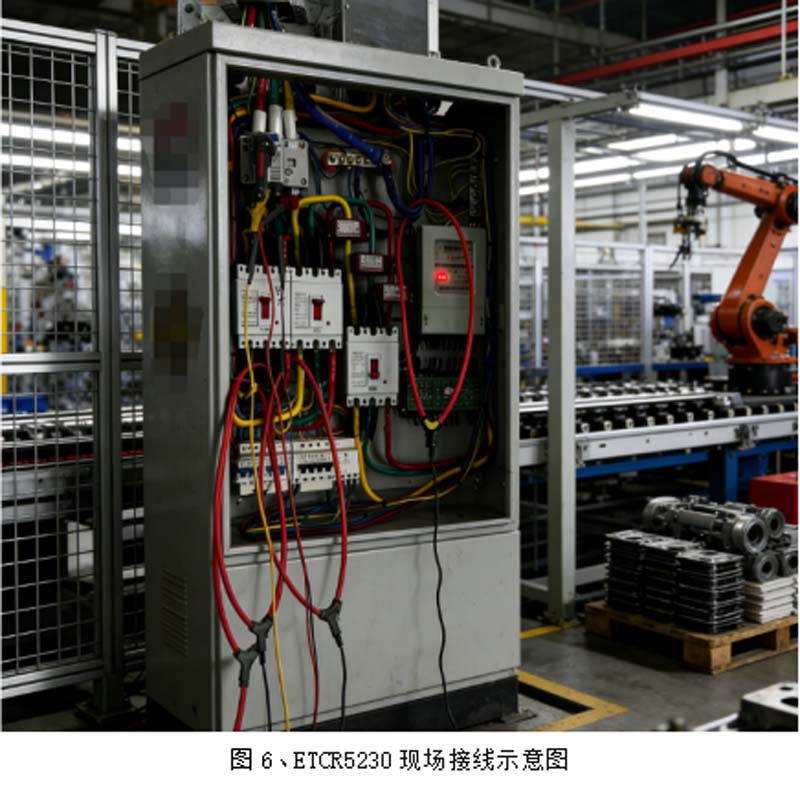

2) 現場接線操作：
將4把電流鉗對應連接儀表的4路電流接口：L1/A、L2/B、L3/C、N/D，確保對應連接。
將3條電壓鱷魚夾按顏色對應連接儀表的3路電壓輸入接口：L1/A、L2/B、L3/C。
接線順序：先將N相電流鉗鉗住電柜的中性線（N相），再將A、B、C相電流鉗分別鉗住對應的A、B、C相導線；電壓測試線按顏色對應連接A、B、C相。
檢查所有接線是否正確、牢固，無松動。

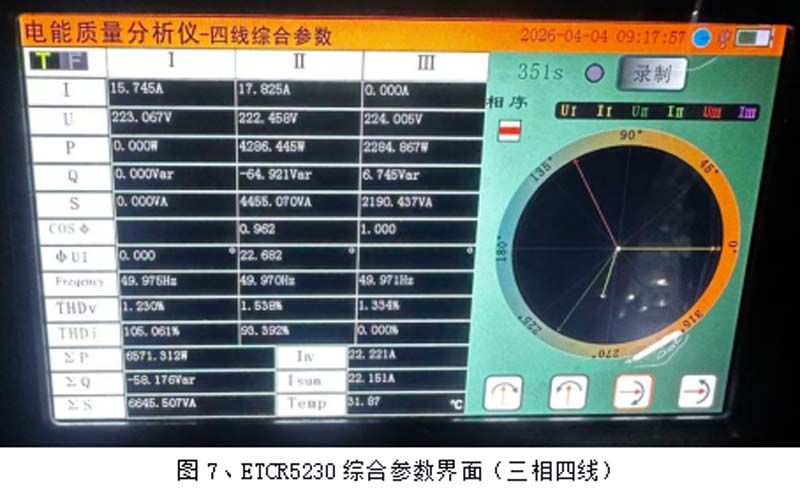

3) 儀表操作：

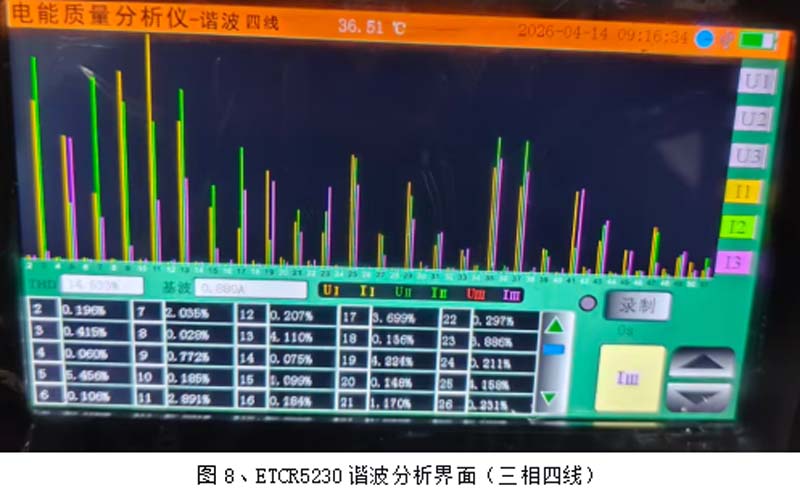

切換至諧波分析界面，查看各相電壓和電流的諧波含有率（最高51次諧波），通過柱狀圖直觀查看各次諧波占比。

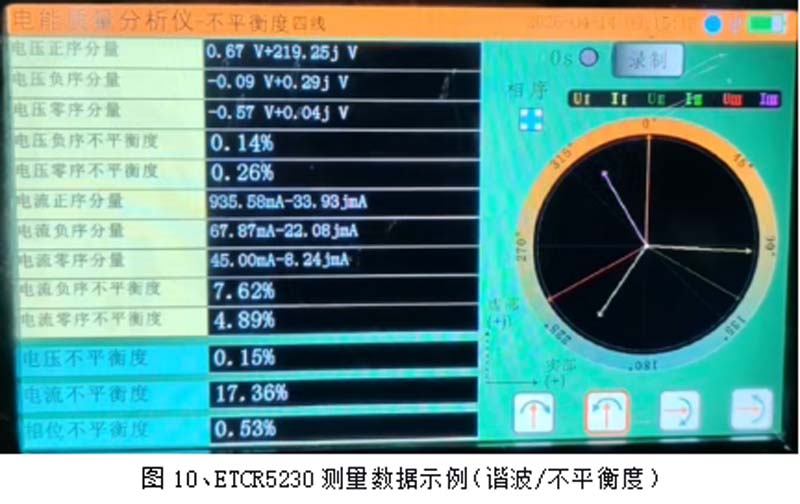

切換至不平衡度界面，測量三相電壓和電流的不平衡度，記錄相關數據。
啟動參數記錄功能，按1秒間隔錄制數據，以便后續分析；同時使用截圖功能保存關鍵界面數據。

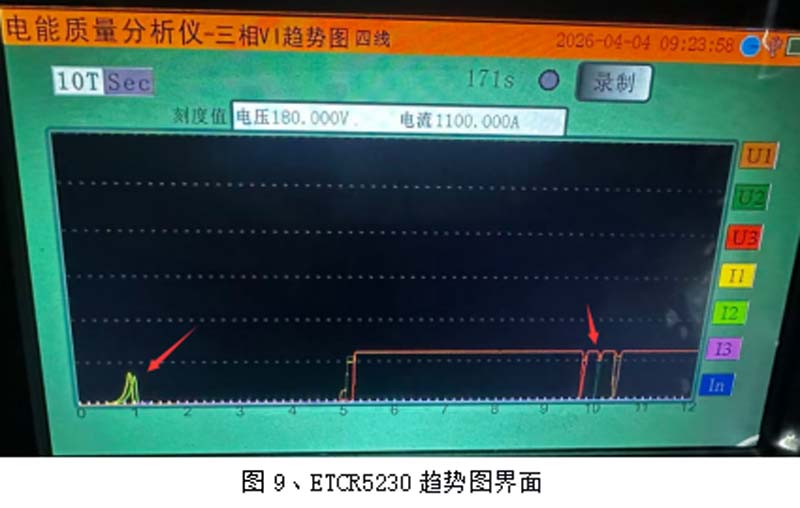

切換至趨勢圖界面，查看電壓、電流、功率的趨勢變化，觀察是否有電壓驟升驟降、浪涌電流等事件。
案例總結：
本次采用ETCR5230電能質量分析儀對該工廠的低壓配電柜進行精準測量，成功定位了設備異常的根本原因：
諧波超標： 5次諧波電流畸變率達7.2%，超出國標GB/T 14549-93限值4%；同時3次諧波電流在中性線疊加，導致中性線電流超相線電流1.8倍，引發線路發熱。
三相不平衡： 三相電流不平衡度達17.36%，超出國標GB/T 15543-2008限值4%，導致電機振動增加，過熱嚴重。
電壓驟降： 捕捉到多次電壓驟降事件，導致現場設備異常動作。
通過本次測量，運維團隊根據測量結果制定了針對性的電能質量治理方案，包括加裝諧波濾波器、調整負載分布以平衡三相電流。方案實施后，有效解決了設備異常問題，恢復了生產線的正常運行，并降低了用電成本。
