1. 三相不平衡的危害

在低壓配電網中，由于用電負荷復雜，地域廣泛，且多為單相用電負荷，以及各用戶用電習慣和用電負荷的隨機性，使得低壓配電網負荷三相不平衡問題始終存在。配電網三相負荷不平衡給電力系統和用戶帶來經濟損失和風險。

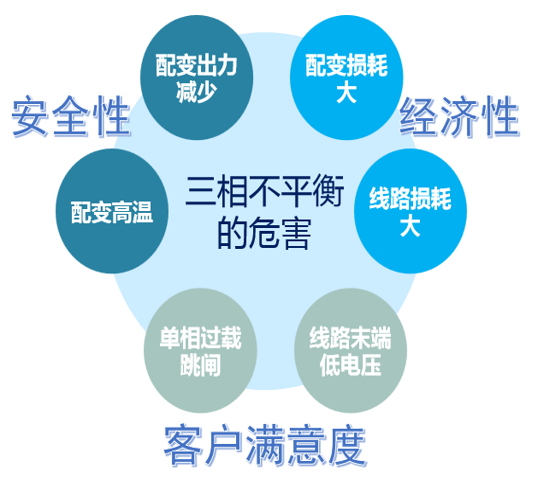

圖1：三相不平衡的危害

 2. 三相不平衡治理方法

以往電力部門通常采用手動換相的方法進行治理，但是由于配網負荷結構特征復雜，難以準確掌握其變化規律，無法達到實時性的要求，并且需要斷電操作，實踐證明人工換相存在費時、費力、時效性差、針對性差的缺點，不能很好地解決三相負荷不平衡問題。

ETCR5500換相開關式三相不平衡治理裝置是一種實時、智能的自動負荷調控系統，對單相負荷接入進行實時、智能的自動換相控制，可以從根本上解決低壓配電網三相不平衡問題，避免因三相不平衡導致的單相過載跳閘、高線損、末端低電壓等問題發生。換相開關三相不平衡治理技術及裝置已在國網、南網大量應用，治理成效顯著，大幅為一線基層人工調相減負。

ETCR5500換相開關式三相不平衡治理裝置由主控器和換相開關組成，如圖2所示。主控器采集臺區實時負荷數據；分析各換相開關的負荷電壓、電流；形成并發送指令到換相開關。換相開關ETCR5500-PEX接受主控器的指令并執行指令。主控器與換相開關之間通過LORA無線通信或PLC載波通信或RS485通訊。

產品特點;

1）等電壓0毫秒無縫換相技術，換相過程無電壓暫降，不中斷供電。

2）AI智能平衡搜索算法，精準定位不平衡點，確保各支路逐段平衡。

3）可靠的軟硬件互鎖技術，確保裝置運行穩定可靠。

4）大幅降低中性線電流，有效提升末端電壓。

5）超長壽命，不限日換相次數，大幅降低線損與變損，節能效果顯著。

6）多種通信模塊組合，保證了任何環境下臺區全覆蓋。

7）支持多種通信規約，實現數據上傳、遠程維護管理。

圖2：ETCR5500換相開關式三相不平衡治理裝置

 3. 臺區情況

該臺變額定容量200kVA，臺區負荷波動較大，年平均負載率30.51%、年平均三相不平衡度48.54%;高峰期時負載率70.33%、三相不平衡度52.05%，中性線電流在60～120A之間，各相電流不平衡較大。該臺區地理位于農村城鎮，臺變共輸出2個支路，2個支路架空線路至到居民樓房后較多采用沿街單相走線。臺區負荷類型：由居民晚上用電、小型加工廠、充電樁等組成。臺區負荷情況：白天居民外出工作與勞作少用電，晚上是居民用電為主，還有部分負荷是凌晨充電樁使用給新能源車充電，所以晚上到凌晨段整體臺區負載較高。但夜晚也是三相不平衡最嚴重的時段，高峰期重載相末端還存在電壓低等情況，臺區用電情況復雜，人工定期調相難以解決。

 4. 治理方案

通過對臺區現場勘察及理論驗證分析，決定采用換相開關式三相不平衡治理裝置對該臺區進行治理。制定治理方案如下：

該臺區目前有兩個低壓支路，由一套CT計量。因此，該臺區配置主控器 1臺，換相開關8臺。主控器采用桿上式固定安裝，通過低壓側CT檢測各相電流。根據該臺區用戶分布情況，8 臺換相開關分布在各支路的首端、中端、末端，并在較大負荷的電表箱前安裝一臺換相開關，最終在 1 支路沿街安裝3臺換相開關，2 支路沿街安裝5臺換相開關，如圖3所示為換相開關裝置GIS地圖，圖4為主控器安裝圖，圖5為換相開關安裝圖。8 臺換相開關在 1 臺主控器的控制下形成了一個小局域的智能負荷自動調度系統，整個臺區負荷在有序的調度下實現三相負荷平衡分配。

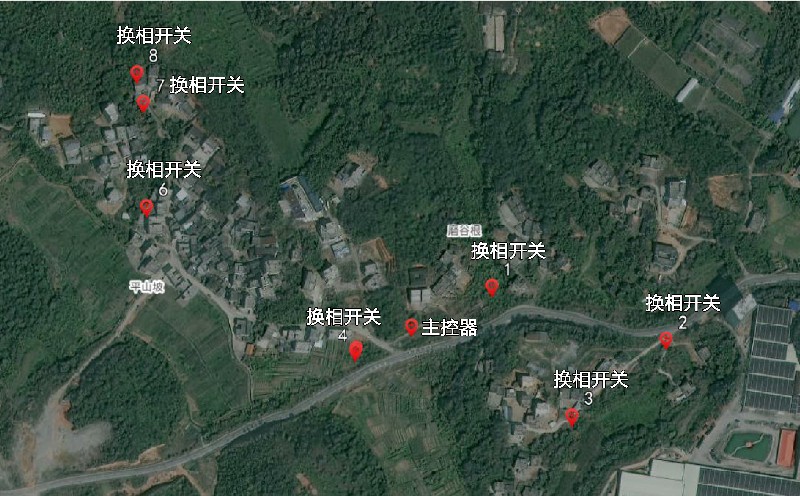

圖3：換相開關位置圖

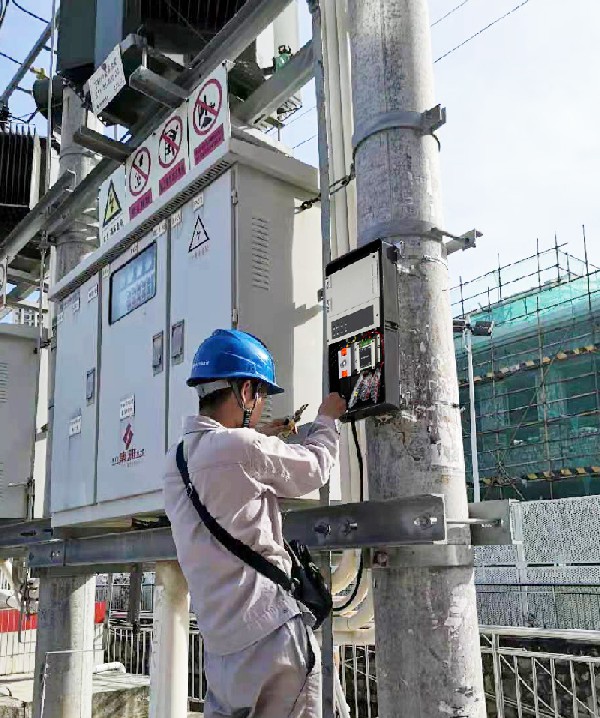

圖4：主控器安裝圖

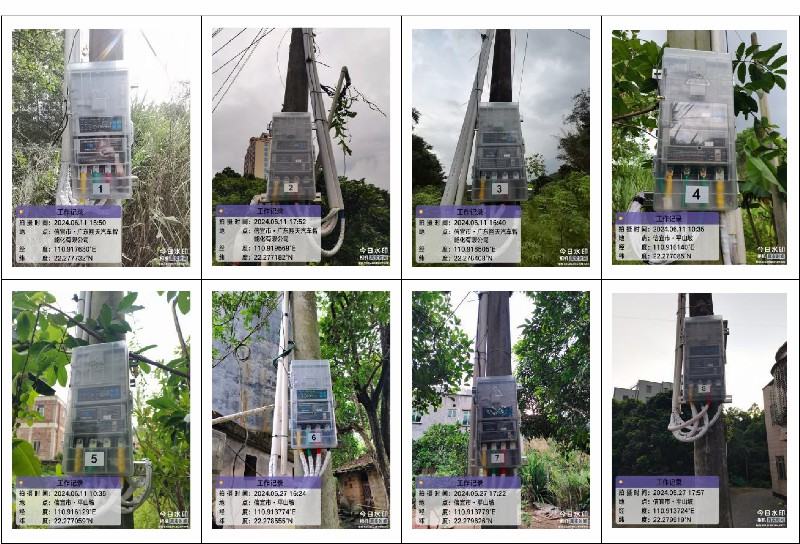

圖5：換相開關安裝圖

 5. 治理效果分析

2024 年6月11日治理裝置安裝完畢，經檢查接線無誤后，于6月11日20時投入運行。調取臺變二次側出口處電壓、電流趨勢圖，如圖6所示，圖中黃色線代表 A 相電流，綠色線代表 B 相電流，紅色線代表 C 相電流，藍色線為中性線電流。

裝置投運前可以發現臺區負荷C相重載，B相中載、A相輕載，且呈現周期性變化規律，臺區三相電流不平衡嚴重。裝置投運后可以發現，治理后臺區三相負荷電流基本處于平衡狀態，中性線電流由90A左右降至15A左右，三相不平衡度 20%以下，不平衡度基本處于穩定狀態。

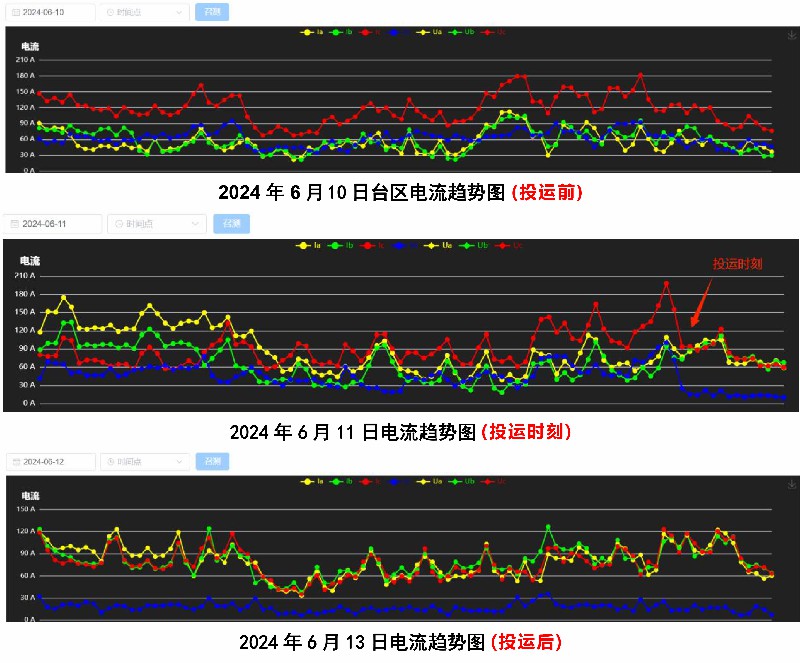

圖6：治理前后臺區電流趨勢圖

 治理前后臺區負載趨勢圖，如圖7所示，圖中綠色線為平均負載率，紫色線為平均三相不平衡度。裝置穩定運行一段時間后，調取生產指揮系統 2024 年 6 月日負荷數據，三相負荷趨于平衡，可以發現該臺區日平均三相不平衡度由 48.66%下降至 19.56%，降幅達 58%。

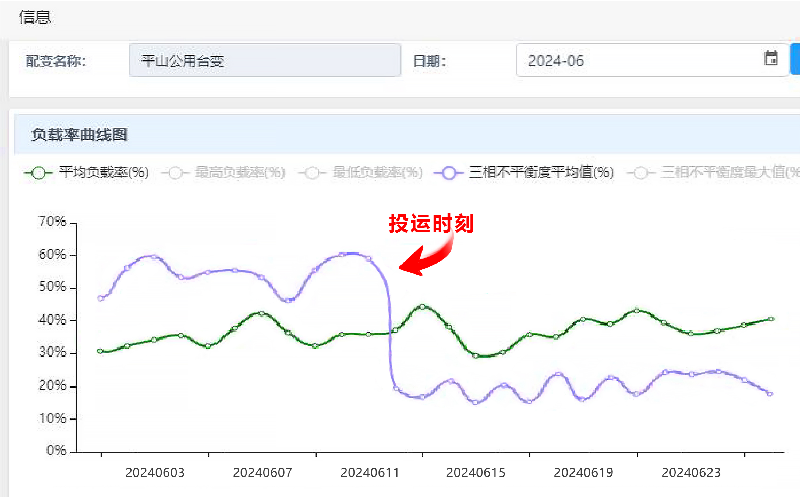

圖7：2024年6月臺區負載趨勢圖

 2024 年 6 月 4 日,該臺區最大三相不平衡度為87.57%(當日 17：45 分)，如圖8所示時刻18:00 分、18:30 分該臺區三相不平衡度分別為70.1%、71.97%，三相不平衡度超過 50%持續累計時間超過兩小時，當日19：45分負荷回落之后，該臺區的負荷的三相不平衡度才有所下降。17：45分同時也是當日負荷最大時刻，在夏高峰期間，三相不平衡度大于 50%且持續時間較長，有單相過載跳閘的風險。

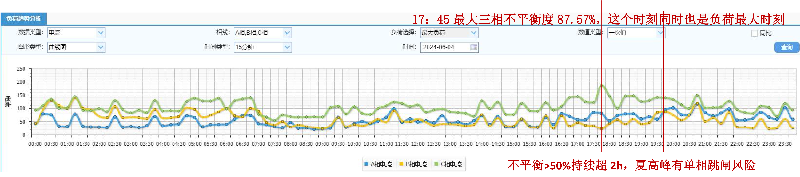

圖8 計量自動化系統 2024年6月4日臺區負荷曲線（治理前）

 2024 年6月 19 日，該臺區最大三相不平衡度為 58.45%（當日 07:15 分），如圖9所示時刻08:15分該臺區三相不平衡度下降至18.20%。在加裝三相不平衡治理裝置后，該臺區可根據當前負荷情況實時動態調整三相負荷，三相不平衡度超過50%的持續時間不超過15分鐘。當日19：30分為最大負荷點，此時不平衡度僅5.3%，可以有效避免因單相過載導致的跳閘情況。

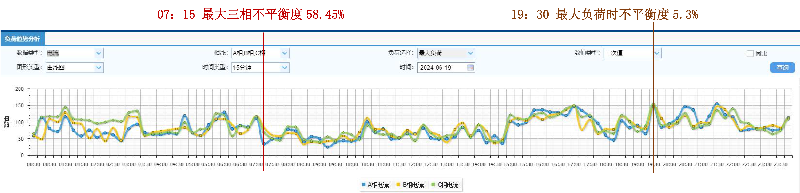

圖9 計量自動化系統 2024年6月19日臺區負荷曲線（治理后）

 6. 總結

（1）該裝置投運后顯著降低了三相不平衡度，參考同等工況下該臺變?nèi)嗖黄胶舛扔?48.7%降低至 19.5%左右，下降幅度 60%。。當負荷出現突變后，能夠馬上動態調整三相負荷，使其趨向平衡分布，可以大大降低因三相不平衡導致的單相過載跳閘風險。

（2）該裝置投運后，中性線電流由平均90A降至平均15A，因此大幅降低線損與變損，節能效果顯著。同時末端電壓明顯提升。

（3）該裝置的應用極大地提高了電網的供電可靠性和電能質量，至今未出現低電壓?jiǎn)栴}投訴，對于提高用戶對電網公司品牌服務形象具有深遠意義。

綜上所述，該三相不平衡治理裝置在現場應用中表現出良好的治理能力。該裝置體積小、造價低、適應性強、可靠性高、效果好，對于全網范圍內的三相不平衡問題治理都有極大的借鑒意義，具備廣泛推廣應用的可能性。
