測出了絕緣電阻值，但到底多少才算“合格”？這是很多用戶在實際測試中最關心的問題。

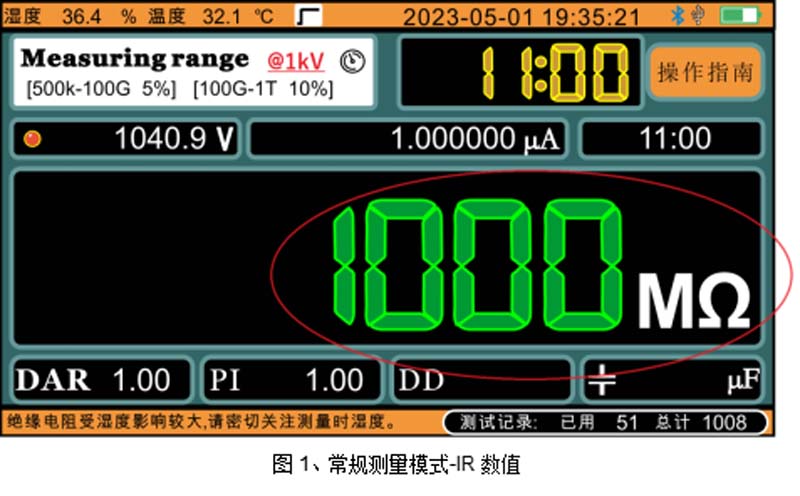

絕緣電阻的合格判定并非固定值，而是取決于設備類型、電壓等級、設備新舊程度以及現場環境要求。本文以ETCR3500系列高壓絕緣電阻測試儀為例，基于GB 50150、DL/T 596等標準，整理常見電氣設備的絕緣電阻合格參考值，幫助您快速判斷測試結果是否合格。
不同設備的絕緣電阻合格標準
絕緣電阻“合格”不是固定值，而是取決于設備類型、電壓等級和現場要求。以下是常見的參考標準（基于GB 50150、DL/T 596等）：
設備類型 | 測試電壓 | 絕緣電阻合格要求（參考標準） | 來源依據 |
低壓線路、配電箱 | 500V | ≥0.5MΩ（潮濕場所）；≥1MΩ（一般場所） | GB 50150 |
10kV電力電纜 （主絕緣） | 2.5kV或5kV | 無統一絕對合格值。經驗標準：新電纜每千米≥1000MΩ；運行中電纜換算至20℃時每千米≥400MΩ可作為最低合格線-13 | DL/T 596 |
6kV高壓電動機 | 2.5kV | 不低于6MΩ（按1MΩ/kV計） | 行業通行標準 / DL/T 596 |
10kV高壓電動機 | 2.5kV或5kV | 不低于10MΩ（按1MΩ/kV計） | 行業通行標準 / DL/T 596 |
油浸式變壓器 （10kV側） | 2.5kV | 絕緣電阻值不應低于產品出廠試驗值的70%；吸收比≥1.3（容量≥4000kVA時適用） | GB 50150 |
變壓器 （110kV及以上） | 5kV或10kV | 絕緣電阻值不應低于出廠值的70%；吸收比≥1.3；極化指數≥1.5 | GB 50150 / DL/T 596 |
氧化鋅避雷器 （35kV及以下） | 2.5kV | 絕緣電阻≥1000MΩ | GB 50150 |
| 氧化鋅避雷器 （35kV以上） | 5kV | 絕緣電阻≥2500MΩ | GB 50150 / DL/T 596 |
特別說明：
以上數值為經驗參考，不同行業、不同地區可能有更嚴格的要求。
對于變壓器、電纜等大容量設備，單次絕緣電阻（IR）不是唯一判據，還需參考吸收比（DAR）和極化指數（PI）。
新舊設備差異：新設備或剛維修后的設備，絕緣電阻應接近出廠值；運行多年的設備，允許有一定下降，但如果突然大幅降低，應引起警惕。
