同樣是測接地電阻，場景不同，現場條件也截然不同。建筑物防雷接地能在平整地面打輔助接地棒，精密設備機房要求數據高度準確，野外桿塔周圍可能是水泥地或碎石地，多點并聯接地系統引下線眾多無需逐根斷開，戶外工地風吹日曬條件惡劣。用一種方法、一款設備應對所有場景，往往顧此失彼。ETCR系列數字式接地電阻測試儀提供二線法、三線法、四線法、雙鉗法等多種測量方案，覆蓋不同場景的測量需求。

                                                                           圖1 - ETCR3040現場接地電阻測量

一、建筑物防雷接地——三線法常規測量

建筑物接地網通常布置規則，周圍地面條件適合打入輔助接地棒，三線法即可滿足常規精度要求。從被測接地體開始，每隔5～10米分別將P、C輔助接地棒呈一條直線深埋入大地，測試線不能纏繞在一起。遇干燥或碎石地面時，可加水保持輔助接地棒插入處潮濕，以降低輔助接地電阻值。ETCR3100C、ETCR3000B等型號均支持三線法測量。

二、精密設備與數據中心——四線法精密測量

數據中心、實驗室等場所對接地電阻精度要求高，普通三線法無法消除接觸電阻和線阻帶來的誤差。四線法使用E、ES、P(S)、C(H)四根測試線，能消除被測接地體、輔助接地棒、測試夾、儀表輸入接口表面之間的接觸電阻對測量的影響，且不需要線阻校驗。被測接地體到電流極之間的距離，應至少是被測接地體埋入深度的5倍。ETCR3100C、ETCR3000B均支持四線法精密測量，精度達±2%rdg。

三、無法打地樁的場合——二線法簡易測量

水泥地面、室內地面、碎石地等無法打入輔助接地棒的場合，三線法和四線法都無法實施。二線法不使用輔助接地棒，利用金屬水管、消防栓或商用電力系統的共同接地作為輔助接地極，僅用兩根測試線即可測量。儀表讀數為被測接地體與輔助接地體的電阻值之和，需減去輔助接地體電阻值得到真實值，測量時優先選擇接地電阻值小的輔助接地體。ETCR3040、ETCR3100等型號均支持二線法測量。

四、多點并聯接地系統——雙鉗法/選擇法

桿塔、大型地網等系統有多個接地引下線并聯在一起，傳統方法需斷開并聯接地極逐一測量，工作量大。雙鉗法通過激勵鉗產生交流電動勢、檢測鉗反饋電流，無需斷開任何并聯接地極即可直接測量。ETCR3200C雙鉗多功能接地電阻測試儀配備大口徑電流鉗，可靈活測量單點和網狀接地等各種復雜接地系統。

五、戶外工地現場——便攜耐用設備

戶外工地環境惡劣，風吹日曬雨淋，對儀器的防護性能和續航能力有更高要求。ETCR3100系列采用防水保護箱，防護等級IP65，防撞、防摔、防水，配備大容量可充電鋰電池組，適合戶外長時間作業。儀表支持線阻校驗功能，能避免因測試線長時間使用線阻變化或接口接觸不良引起的誤差，確保現場測量準確性。

六、現場測量實拍

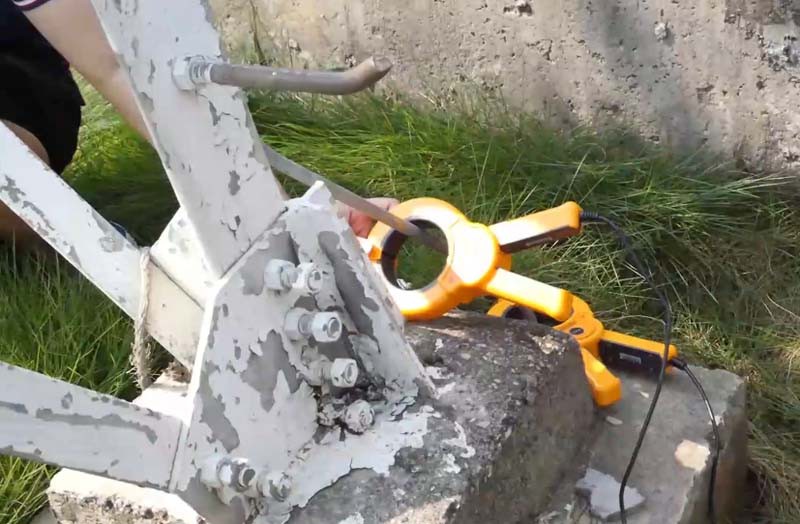

                                                                     圖2 - ETCR3200C雙鉗法測量接地電阻

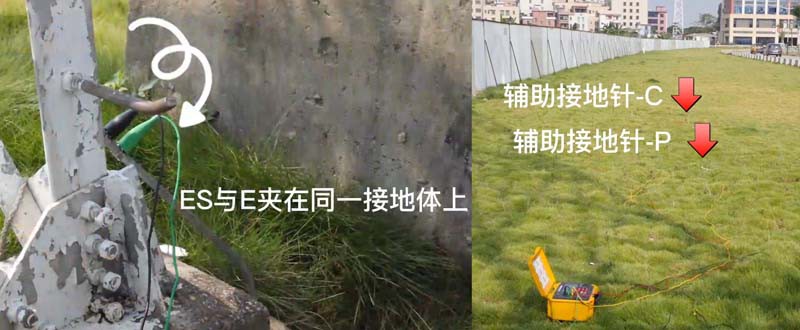

                                                                   圖3- ETCR3200C四線法測量接地電阻

七、總結

現場接地電阻測量沒有通用的萬能方案。建筑物防雷接地選三線法常規測量，精密設備和數據中心優先四線法，無法打地樁時用二線法靈活應對，多點并聯接地系統用雙鉗法無需解扣，戶外工地選用便攜耐用的防護機型。ETCR系列數字式接地電阻測試儀覆蓋上述全部方案，用戶可根據自身場景選擇合適的設備和測量方法。

廣東銥電測控技術有限公司專注于電力測試儀器儀表及供電質量治理的研發生產，是ETCR3100C、ETCR3000B、ETCR3200C等數字式接地電阻測試儀的生產廠家。
