產品系列 : 鉗形電流互感器
用于交流泄漏電流、交流電流、相位、電能、功率、功率因數、諧波在線檢測，適用于萬用表、示波器、諧波分析儀、電力故障分析儀等工業測試裝置
電流量程：AC 0.00mA～30A/100A
變比：2500:1
精度等級：0.5
工作頻率：10Hz～100kHz
電壓輸出：1A/100mV；1A/10V（選購）
產品符合RoHS環保要求
產品符合CE要求
可輸出電流信號或電壓信號
接受客戶訂制
產品簡介
1. 鉗形結構，不需停電不需斷開被測線路，攜帶方便特別適合現場在線測試。
2. 采用坡莫合金鐵芯，性能穩定精度高，抗干擾能力強，適用于復雜的干擾環境。
3. 小口徑結構適合狹小空間或排線密集場所。
4. 可輸出電流信號或電壓信號。
5. 互感器的量程、變比、輸出接口等可按客戶要求訂制。
6. 輸出接口：末端接口：BNC插頭/4.0mm雙香蕉插頭/3.5mm音頻插頭/裸線抽頭（選購），線長1.5m。
7. 安全等級：CATⅢ600V。
8. 工作溫度：-15°C～50°C

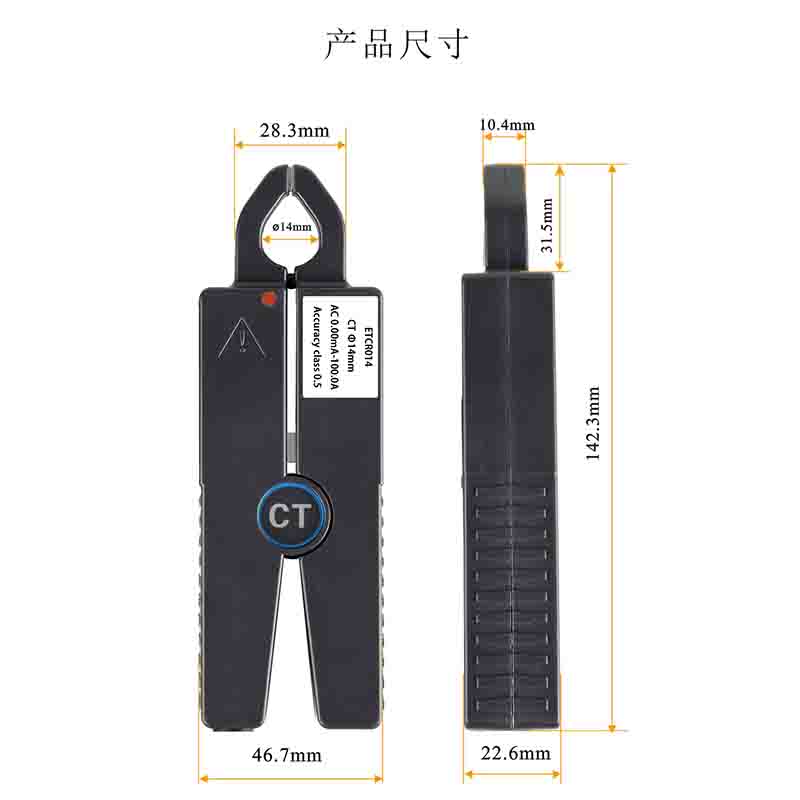

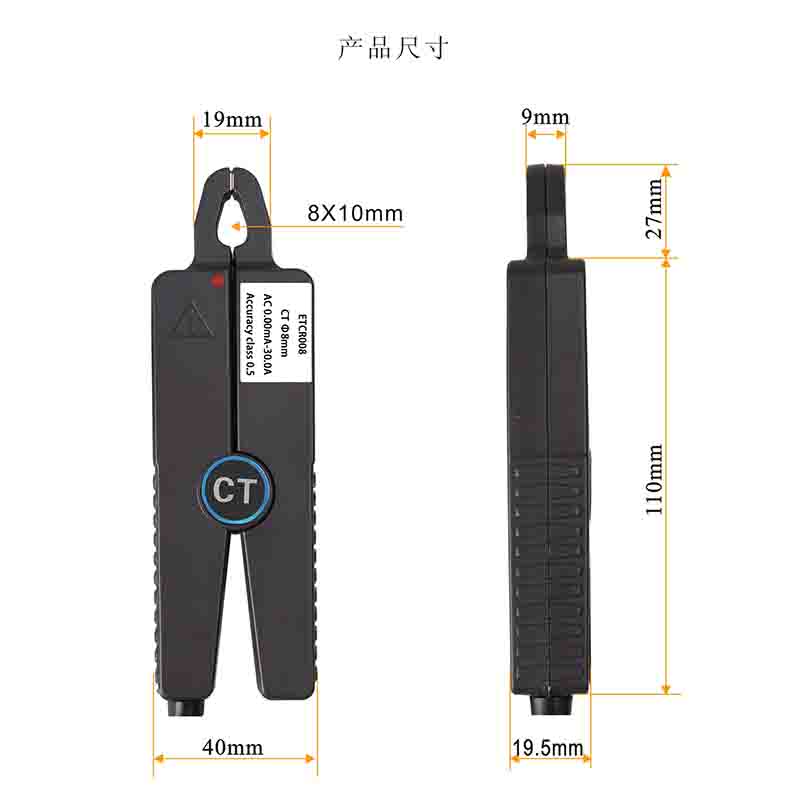

產品尺寸
技術參數
產品規格
產品型號 | 產品圖片 | 測量參數 | 參考負載 | 鉗口尺寸 | 外形尺寸 | 質量 |

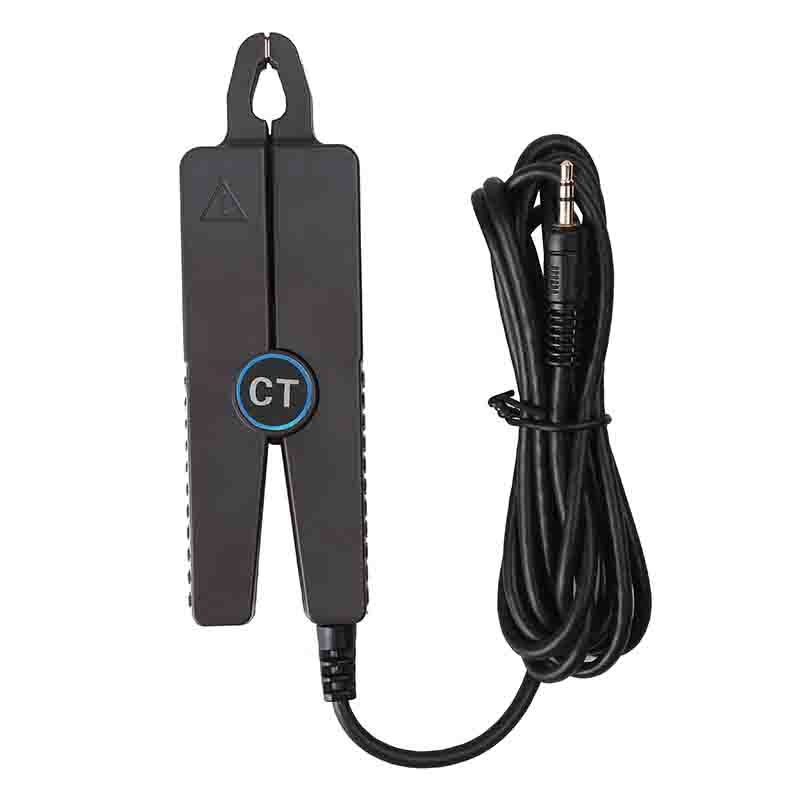

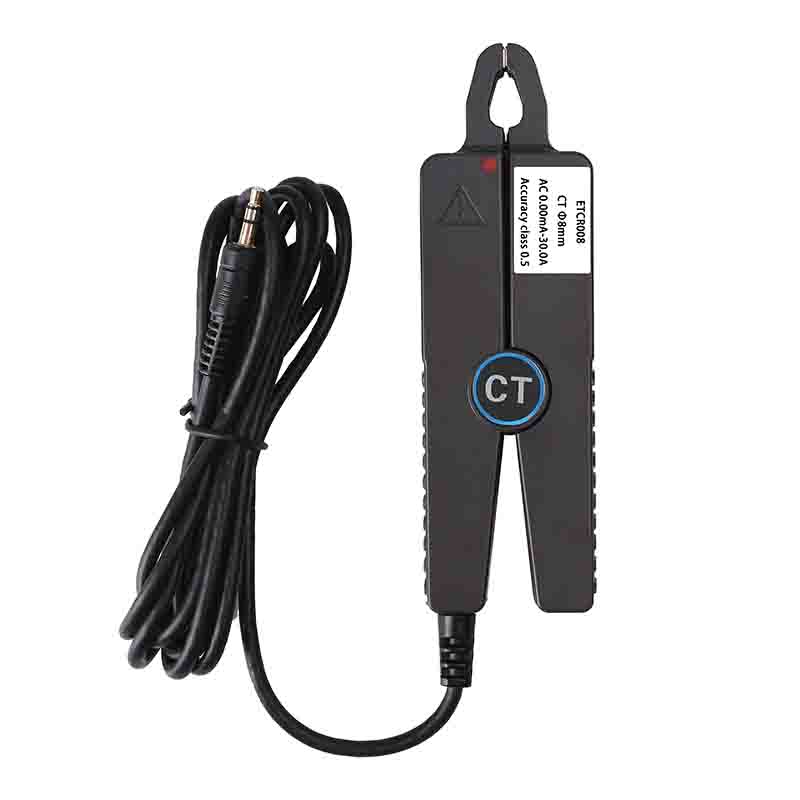

ETCR008 |  | 量程：0.00mA～30A AC 精度等級：0.5 相位誤差：≤2° 變比：2500:1 工作頻率：10Hz～100kHz | 0～300mA≤300Ω 0～3A≤30Ω 0～30A≤3Ω | Ф8mm | 137mm×40mm×19.5mm | 175g |
ETCR008V （電壓型） |  | 量程：0.00mA～30A AC 精度等級：1.0 相位誤差：≤2° 變比：1A/100mV 工作頻率：10Hz～100kHz | Ф8mm | 137mm×40mm×19.5mm | 175g | |

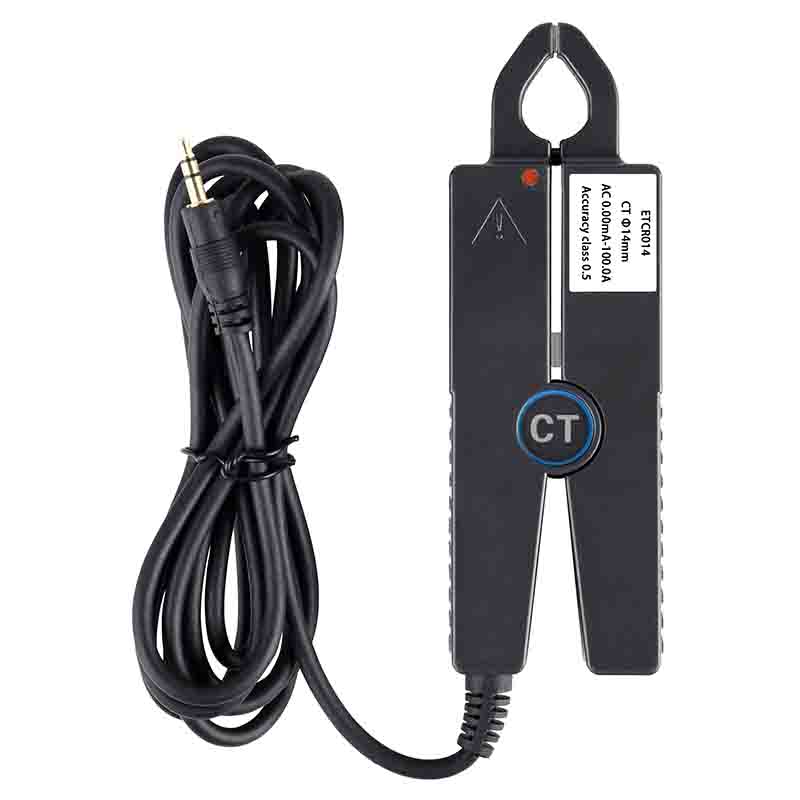

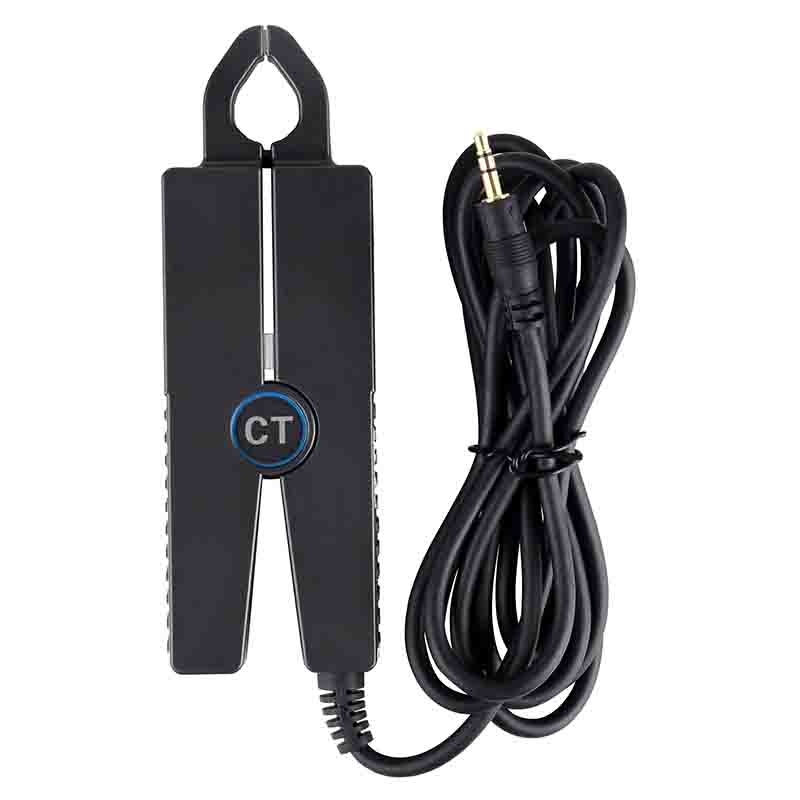

ETCR014 |  | 量程：0.00mA～100A AC 精度等級：0.5 相位誤差：≤2° 變比：2500:1 工作頻率：10Hz～100kHz | 0～1A≤300Ω 0～10A≤30Ω 0～100A≤3Ω
| Ф14mm | 142mm×46.7mm×22.6mm | 194g |
ETCR014V （電壓型） |  | 量程：0.00mA～100A AC 精度等級：1.0 相位誤差：≤2° 變比：1A/10mV 工作頻率：10Hz～100kHz | Ф14mm | 142mm×46.7mm×22.6mm | 194g |
