產品系列 : 鉗形電流互感器
用于交流漏電流、交流電流、相位、電能、功率、功率因數、諧波等在線檢測，適用于萬用表、示波器、諧波分析儀、電力故障分析儀等工業測試裝置
電流量程：0.00A～300A/500A/800A/1000A
變比：2000:1；3000:1；4000:1
精度等級：0.5
工作頻率：10Hz～100kHz
電壓輸出：300A/3V；500A/3V；800A/3V；1000A/3V
產品符合RoHS環保要求產品符合CE要求
可輸出電流信號或電壓信號
接受客戶訂制
產品簡介
1. 鉗形結構，不需停電不需斷開被測線路，攜帶方便特別適合現場在線測試。
2. 采用坡莫合金鐵芯，性能穩定精度高，抗干擾能力強，適用于復雜的干擾環境。
3. 各種規格口徑，大口徑電流鉗可測試粗大導線或母排。
4. 可輸出電流信號或電壓信號。
5. 互感器的量程、變比、輸出接口等可按客戶要求訂制。
6. 輸出接口：末端接口：BNC插頭/4.0mm雙香蕉插頭/3.5mm音頻插頭/裸線抽頭（選購），線長1.5m。
7. 安全等級：CATⅢ600V。
8. 工作溫度：-15°C～50°C

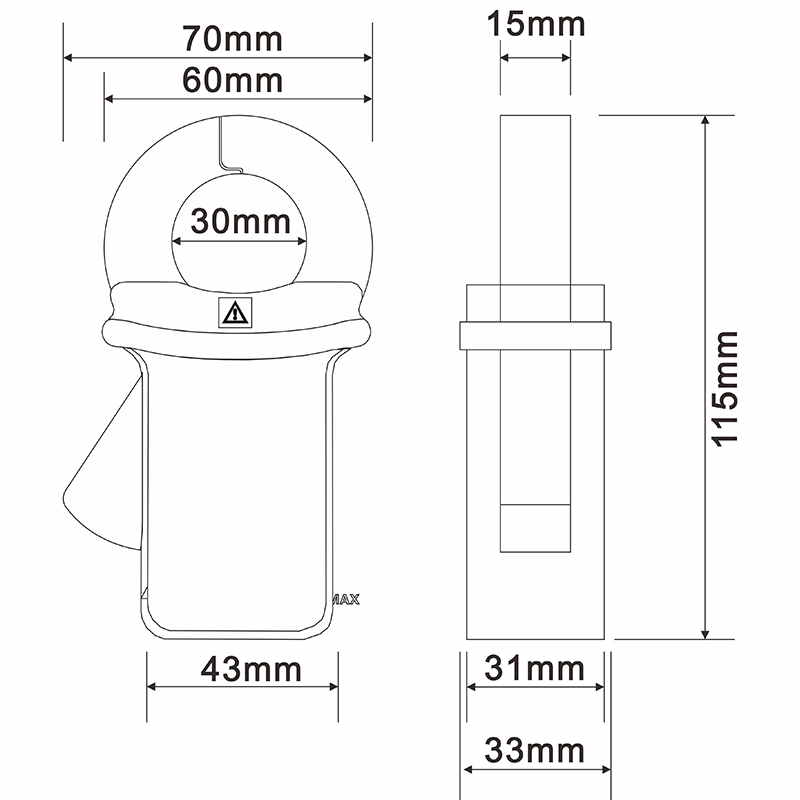

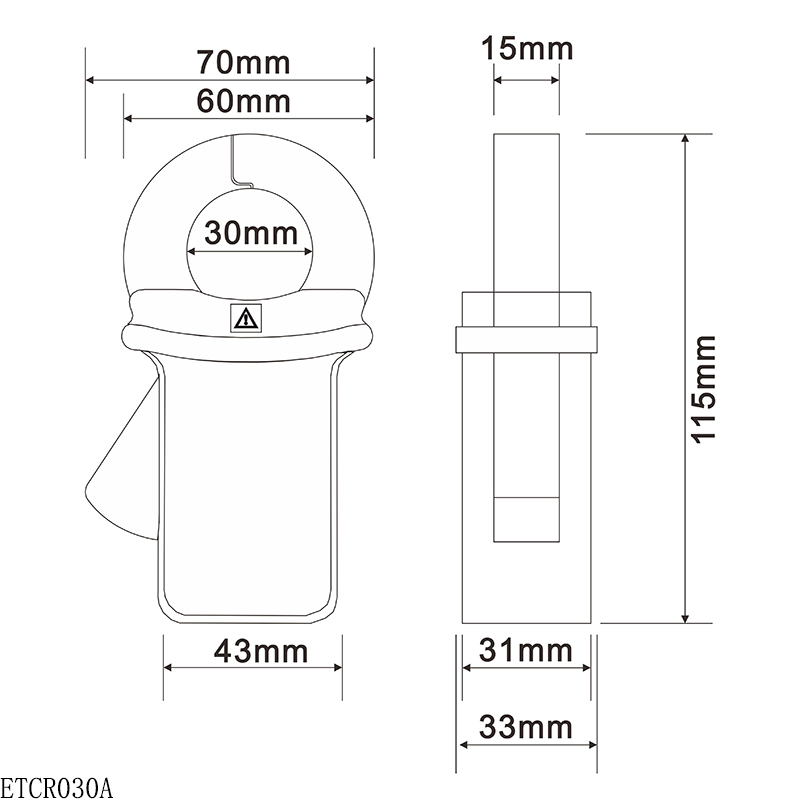

產品尺寸
技術參數
產品型號 | 產品圖片 | 測量參數 | 參考負載 | 鉗口尺寸 | 外形尺寸 | 質量 |

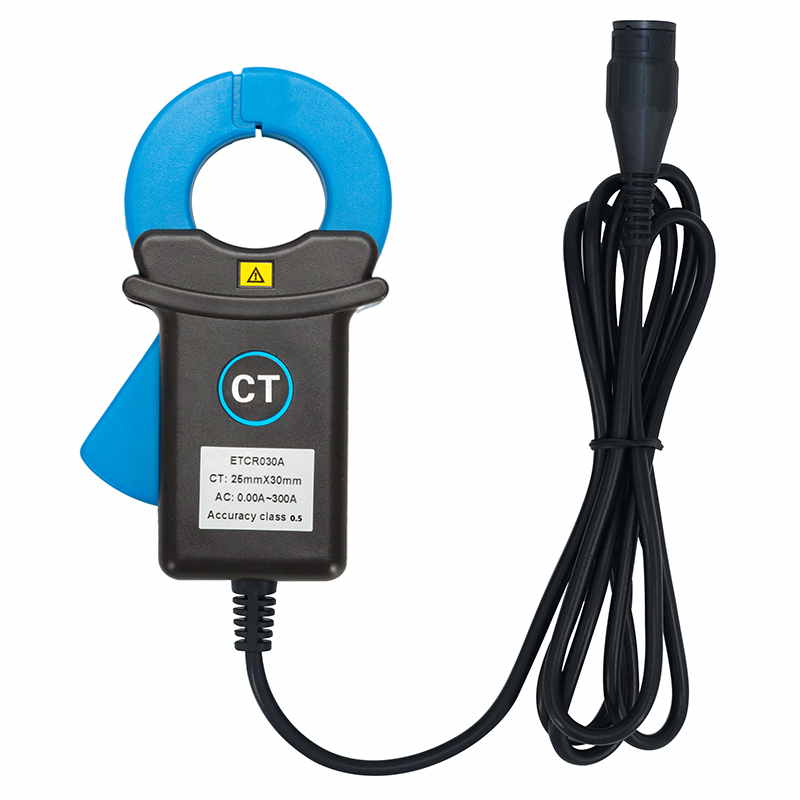

ETCR030A |  | 量程：0.00A～300A AC 精度等級：0.5 相位誤差：≤2° 變比：3000:1 工作頻率：10Hz～100kHz | 0～3A≤300Ω 0～30A≤30Ω 0～300A≤3Ω | 25mm×30mm | 115mm×70mm×33mm | 180g |
ETCR030V |  | 量程：0.00A～300A AC 精度等級：1.0 相位誤差：≤2° 變比：300A/3V 工作頻率：10Hz～100kHz | 25mm×30mm | 115mm×70mm×33mm | 180g | |

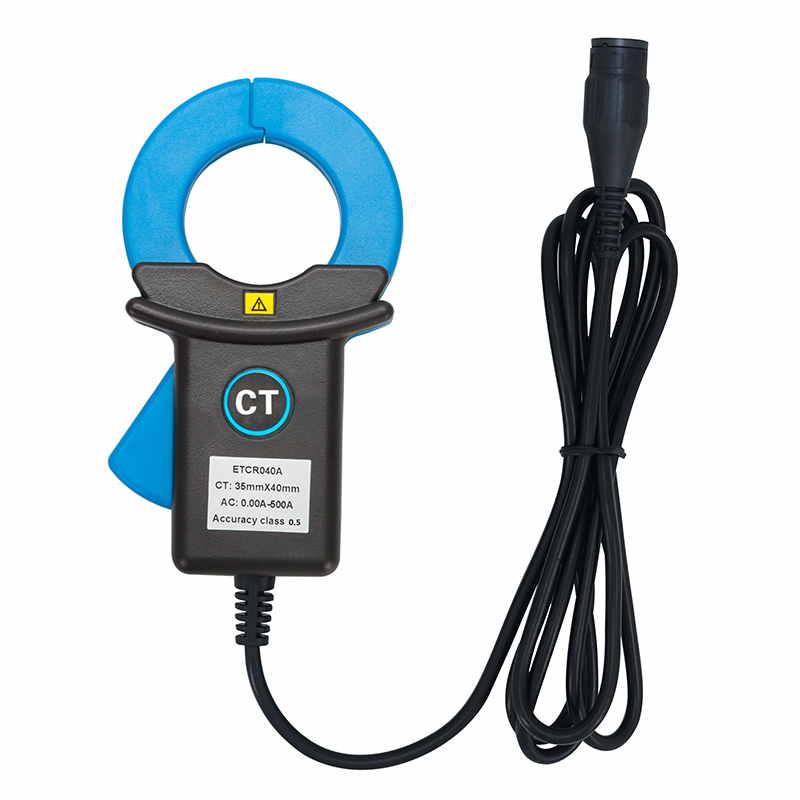

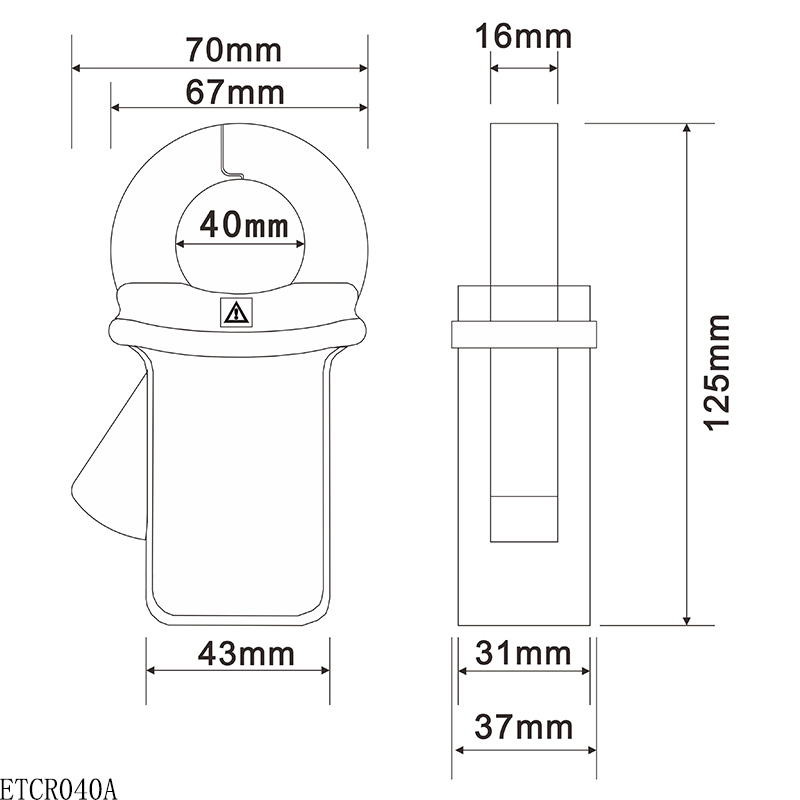

ETCR040A |  | 量程：0.00A～500A AC 精度等級：0.5 相位誤差：≤2° 變比：4000:1 工作頻率：10Hz～100kHz | 0～5A≤300Ω 0～50A≤30Ω 0～500A≤3Ω | 35mm×40mm | 125mm×70mm×37mm | 190g |
ETCR040V |  | 量程：0.00A～500A AC 精度等級：1.0 相位誤差：≤2° 變比：500A/3V 工作頻率：10Hz～100kHz | 35mm×40mm | 125mm×70mm×37mm | 190g | |

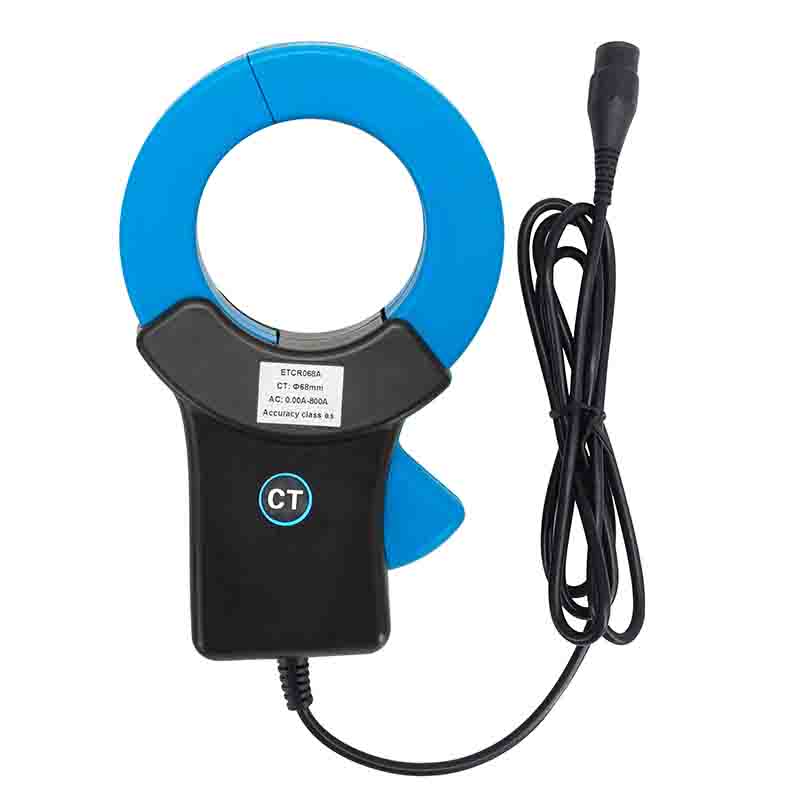

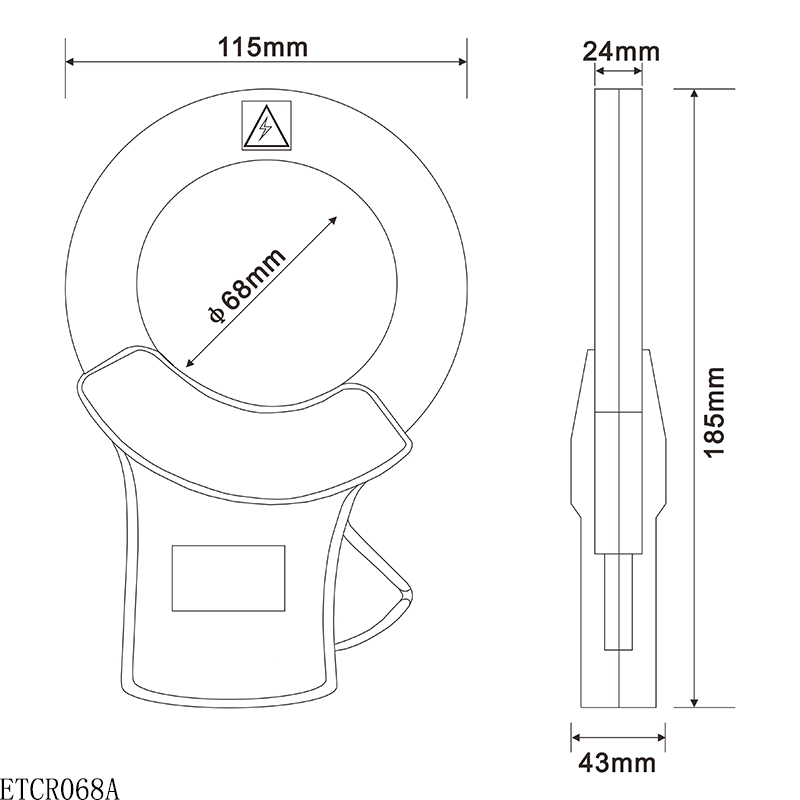

ETCR068A |  | 量程：0.00A～800A AC 精度等級：0.5 相位誤差：≤2° 變比：2000:1 工作頻率：10Hz～100kHz | 0～8A≤300Ω 0～80A≤30Ω 0～800A≤3Ω | Ф68mm | 185mm×115mm×43mm | 530g |
ETCR068V |  | 量程：0.00A～800A AC 精度等級：1.0 相位誤差：≤2° 變比：800A/3V 工作頻率：10Hz～100kHz | Ф68mm | 185mm×115mm×43mm | 530g | |

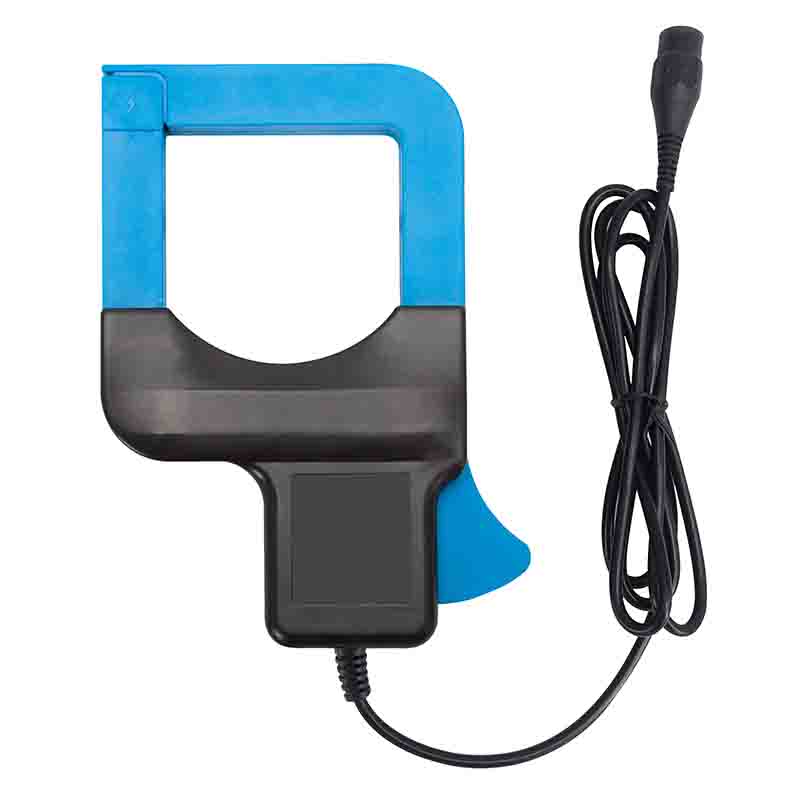

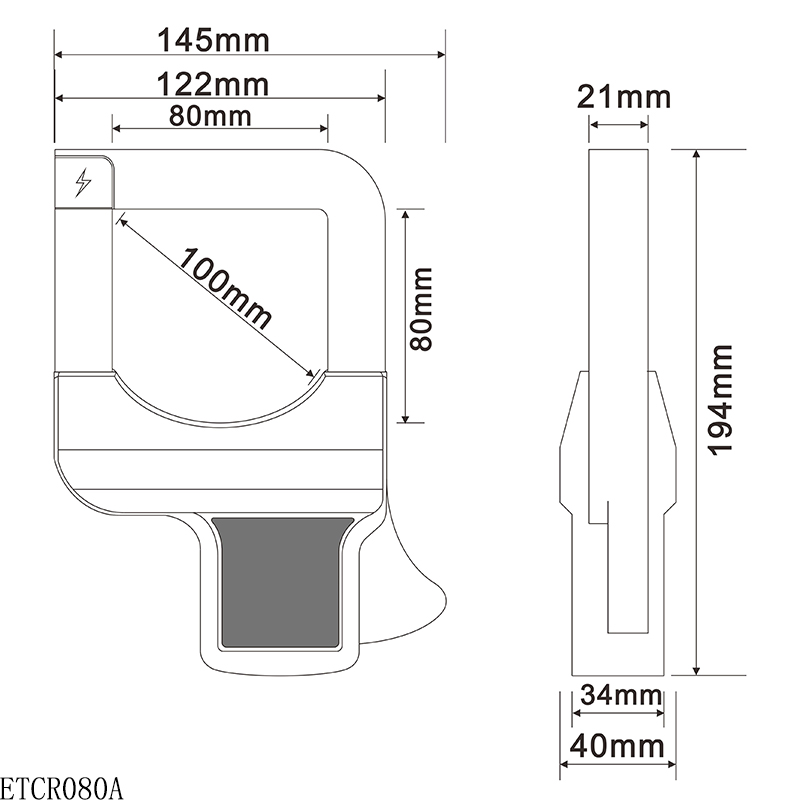

ETCR080A |  | 量程：0.00A～1000A AC 精度等級：0.5 相位誤差：≤2° 變比：2000:1 工作頻率：10Hz～100kHz | 0～10A≤300Ω 0～100A≤30Ω 0～1000A≤3Ω | 80mm×80mm | 194mm×145mm×40mm | 780g |
ETCR080V |  | 量程：0.00A～1000A AC 精度等級：1.0 相位誤差：≤2° 變比：1000A/3V 工作頻率：10Hz～100kHz | 80mm×80mm | 194mm×145mm×40mm | 780g |
