插座是電氣線路的末端接口，也是用電安全最容易出問題的地方。接線錯誤、地線缺失、地阻過大——這些問題用萬用表逐一排查費時費力。

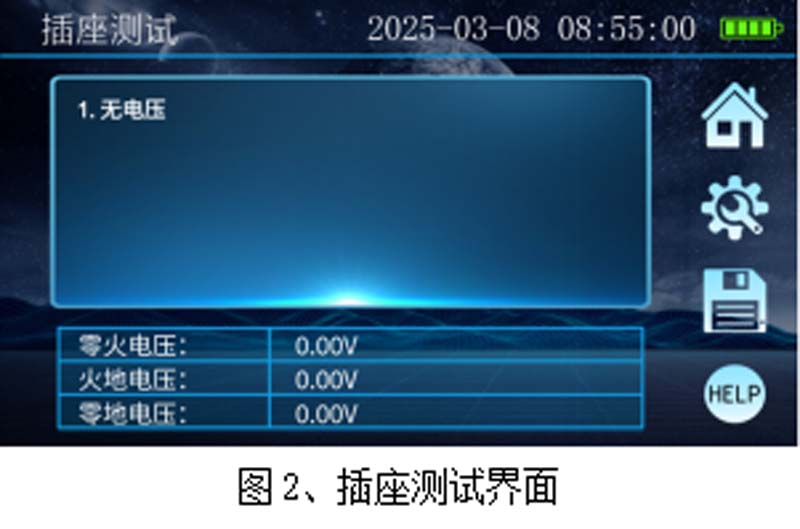

ETCR7600的插座檢測功能可測量線路電壓、接線極性、地線是否帶電、地阻狀況等10項指標，直接給出檢測結果。
測量功能
1、線路電壓是否正常 | 6、火地線序是否正常 | |
2、儀器地線端口接線是否正常 | 7、零火線序是否正常 | |
3、儀器零線端口接線是否正常 | 8、零地線序是否正常 | |
4、儀器火線端口接線是否正常 | 9、地線是否帶電及地阻狀況 | |
| 5、零火端實時電壓 | 10、火地端實時電壓 | 11、零地端實時電壓 |
一、插座接線問題與判斷依據
常見的插座接線問題包括：
（1） 缺地線：地線未接或斷開，設備外殼無法將故障電流導入大地，一旦漏電外殼可能帶電，存在觸電風險。
（2）零火線接反：火線與零線位置互換，電器能正常工作但開關斷開后電器內部仍可能帶電。
（3）火地線接反：火線接到地線端子，設備外殼直接帶電，這是最危險的情況。
（4）地線帶電：地線對地電壓不為0V，可能是零線斷路或接地不良，導致與之相連的電器外殼帶電。
各項檢測指標的判斷依據如下：
（1）線路電壓：單相220V允許偏差+7%、-10%（GB/T 12325《電能質量 供電電壓偏差》），超出范圍即需排查。
（2）零火線序：面對插座應為“左零右火”（GB 50303《建筑電氣工程施工質量驗收規范》）。
（3）火地線序：火線與地線不得互換。
（4）地線是否帶電：正常狀態下地線對地電壓應接近0V。
（5）地阻狀況：接地電阻一般不應大于4Ω，地阻過大會影響漏電保護動作可靠性。
二、接線方法

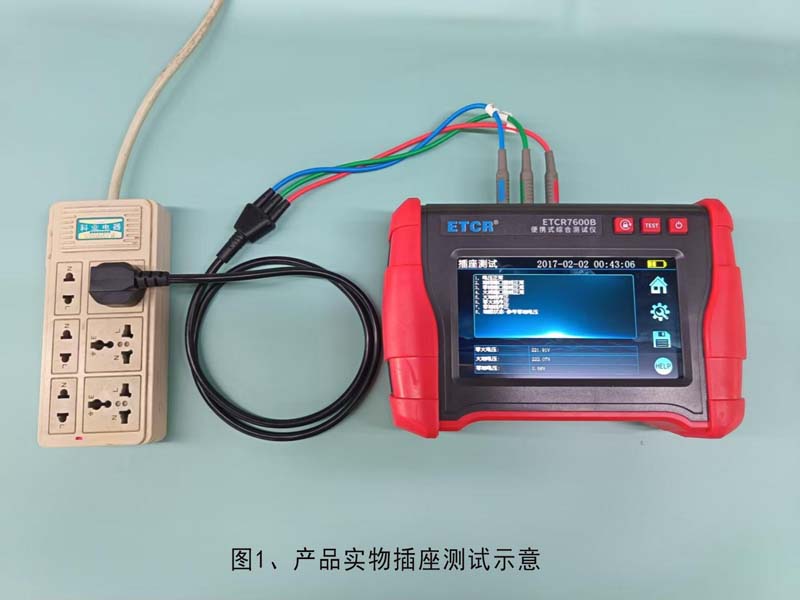

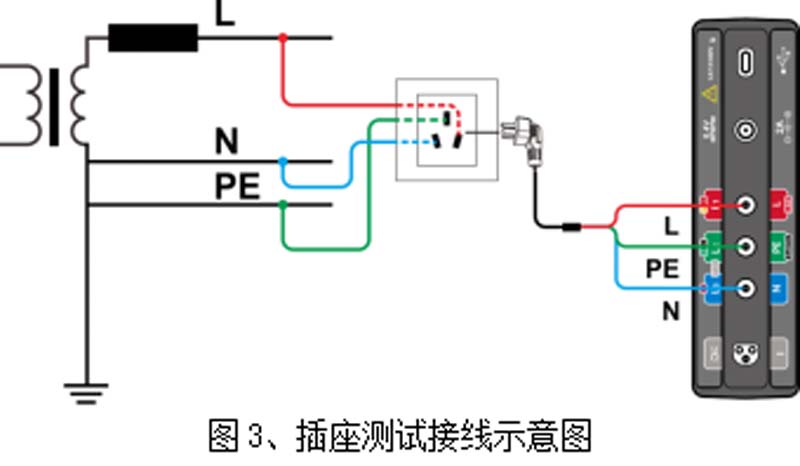

將ETCR7600配套的插座測試線——黑色插頭插入儀表“-”接口，紅色插頭插入“+”接口——然后將三腳插頭插入被檢測插座即可。儀表自動讀取各項數據并顯示結果，幾秒完成全部檢測。
三、總結
插座接線錯誤可能引發觸電、設備損壞等嚴重后果。ETCR7600的插座檢測功能可在幾秒內完成10項檢測，直接顯示線路電壓、接線極性和接地狀況，幫助快速判斷插座是否安全可用。
