配電箱送電后，電壓表有讀數、設備能運轉，說明線路已通電。但通電不等于正常。
電壓是否偏高或偏低、三相是否平衡、功率因數是否過低、諧波是否超標——這些才是判斷配電線路是否“健康”的關鍵指標。ETCR7600的電力參數測量功能，可一次性獲取這些數據。
下面逐一說明各項電力參數能幫你判斷什么問題。
一、 交流電壓
電壓偏高，設備可能過載發熱，縮短壽命。電壓偏低，電機可能啟動困難、轉矩不足。
測量功能 | 量 程 | 精度 | 分辨力 |
交流電壓 | 0.10V～500.00V | ±2%rdg±5dgt （諧波：±5%rdg±10dgt） | 0.01V |
單相線路標準電壓220V，允許偏差+7%、-10%（GB/T 12325《電能質量 供電電壓偏差》），超出此范圍即需排查。
二、 交流電流
電流值直接反映線路的實際負載情況。電流長期接近或超過開關額定值，說明負載過重，有跳閘風險。測量時將電流鉗卡入火線或某一相線即可讀數，對比該回路開關額定電流進行判斷。
測量功能 | 量 程 | 精度 | 分辨力 |
交流電流 | 0mA～999mA | ±2%rdg±5dgt （諧波：±5%rdg±10dgt） | 1mA |
1.00A～9.99A | 10mA | ||
10.0A～600.0A | 0.1A |
三、 有功功率、無功功率、視在功率
（1）有功功率（kW）：實際做功的電力，驅動設備運轉的部分。
（2）無功功率（kvar）：維持電磁場（電機、變壓器等）所需，不直接做功但必須存在。
（3）視在功率（kVA）：線路總容量，有功與無功的矢量合成。
測量功能 | 量 程 | 精度 | 分辨力 |
有功功率 | 0.0W～300kW | 0.1W | ±(1.0%量程) |
無功功率 | 0.0var～300kvar | 0.1var | ±(1.0%量程) |
| 視在功率 | 0.0VA～300kVA | 0.1VA | ±(1.0%量程) |
三者一起看，可判斷線路的電能使用效率。如果無功占比過高，線路容量被浪費，電費也會增加。
四、 功率因數
功率因數（PF）越接近1，電能利用效率越高。PF低于0.85，說明無功消耗偏大，應考慮無功補償。容性負載（PF為負）和感性負載（PF為正）均可測量。
測量功能 | 量 程 | 精度 | 分辨力 |
功率因數 | -1.000～1.000 | 0.001 | ±0.03 |
五、 頻率
我國電力系統標準頻率50Hz。正常運行條件下頻率偏差允許±0.2Hz；系統容量較小時，允許偏差可放寬至±0.5Hz（GB/T 15945《電能質量 電力系統頻率偏差》），超出允許范圍說明電網可能存在問題。
測量功能 | 量 程 | 精度 | 分辨力 |
頻 率 | 45Hz～65Hz | 0.01Hz | ±(1.0%量程) |
六、 相位與相序
三相電機的轉向、三相設備的正常運行依賴正確的相序。相序接反，電機反轉，設備可能損壞。
三相四線制線路中，A-B-C三相電壓相位互差120°為正常。相序測試功能可直接判斷正序/反序。
相序測試 | 有 | ||
測量功能 | 量 程 | 精度 | 分辨力 |
相 位 | 0.0°～360° | 0.1° | ±1° |
七、 諧波
諧波是電力系統中的“污染源”。3次、5次諧波含有率過高，會導致設備發熱、保護誤動、儀表計量不準。
電壓總諧波畸變率（THDu）限值一般為5%（GB/T 14549《電能質量 公用電網諧波》），超過此范圍需排查變頻器、整流設備等非線性負載。
諧波測試 | 3次、5次諧波含有率 |
八、 接線方法

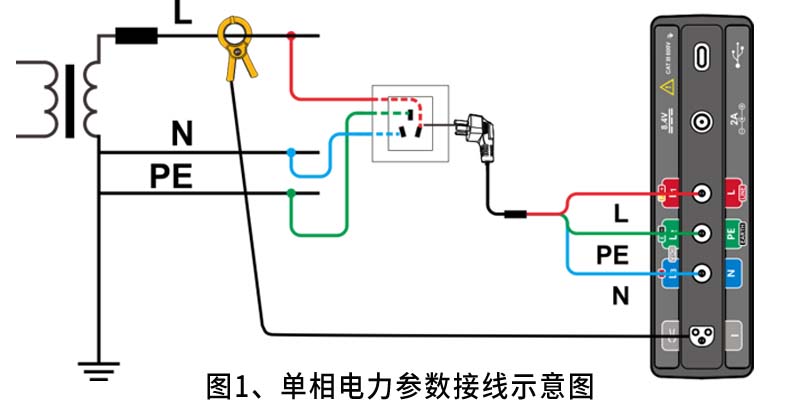

ETCR7600電力參數測量采用單相兩線接線：電壓測量——紅黑表筆分別接入L/L1/P+和N/L3/C端口；電流測量——電流鉗卡入被測導線。

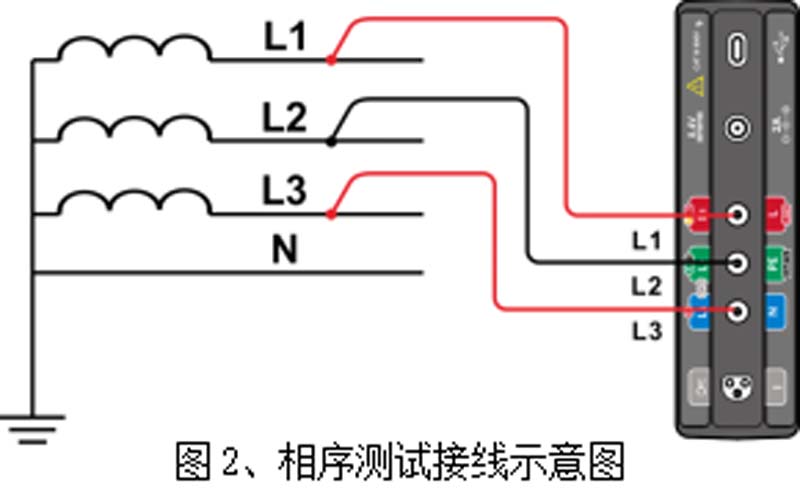

三相相序測試：三根電壓測試線分別接入L1、L2、L3，儀表自動判斷正序/反序。
九、 常見問題判斷速查表
現象 | 可能的電力參數異常 | 排查方向 |
設備頻繁跳閘 | 電流長期偏高、諧波超標 | 檢查負載是否過重，排查非線性負載 |
電機啟動困難 | 電壓偏低、三相不平衡 | 檢查線路壓降，排查缺相或接觸不良 |
電費異常偏高 | 功率因數偏低、無功功率偏高 | 考慮無功補償 |
設備無故發熱 | 電壓偏高、諧波含有率高 | 檢查供電電壓，排查諧波源 |
三相電機反轉 | 相序反序 | 調換任意兩相接線 |
| 電腦、PLC頻繁重啟 | 電壓波動大、諧波超標 | 檢查供電質量，考慮加裝濾波器 |
十、 總結
配電線路是否正常，不能只看“有沒有電”。電壓、電流、功率、功率因數、頻率、相序、諧波——每一項都反映線路的不同側面。ETCR7600便攜式電氣綜合測試儀將這些電力參數測量功能集成在一起，一次接線、多參數同屏顯示，幫助快速判斷配電線路的健康狀況。
