產品系列 : 漏電保護器測試儀
用于測試各種漏電保護器的漏電動作時間
測試電流：15mA～1000mA（12檔）
漏電流動作時間量程：0.001～1.000s
額定電壓：AC 220V
漏電保護開關測試線路：220V/380V
測試漏電動作時間量程：0.001s～1.000s
漏電動作時間顯示精度：±5%rdg±3dgt
檔位電流精度：±10%rdg+2dgt
測試線長：1.5m
電源：LR03 1.5V×4
顯示域：46mm×28mm
產品簡介

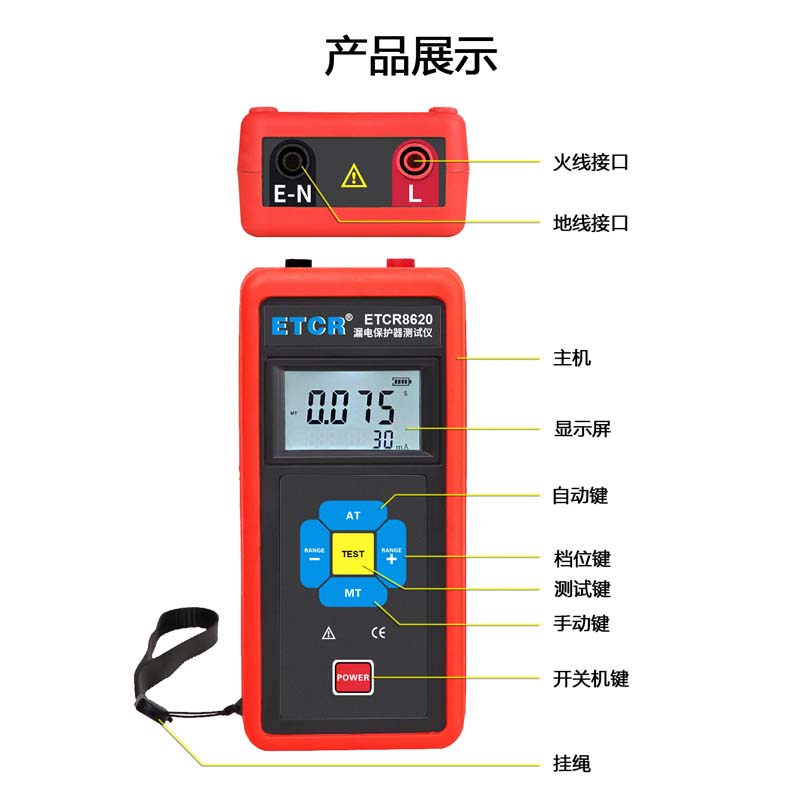

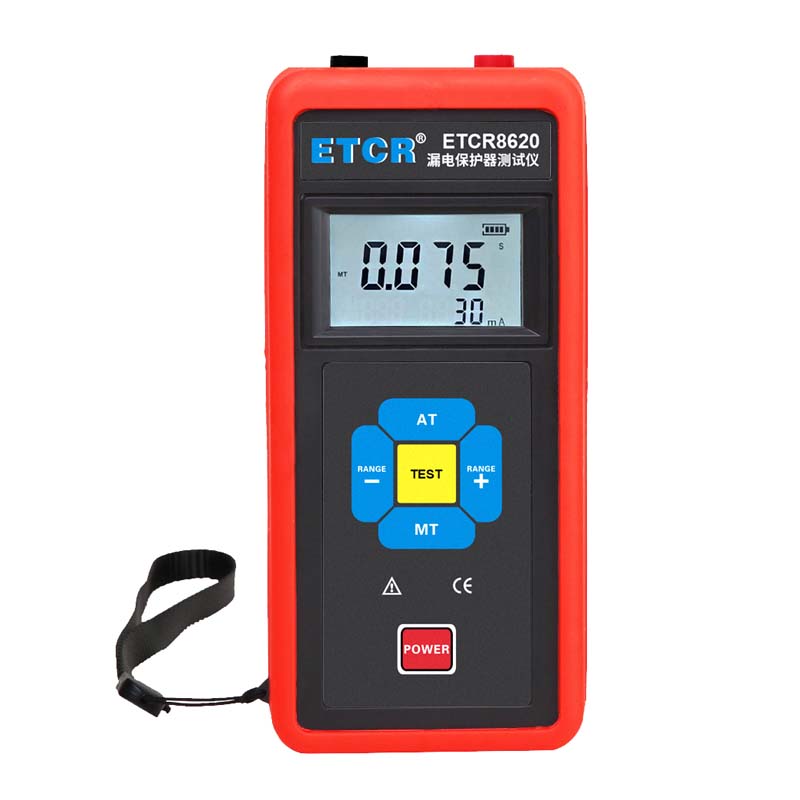

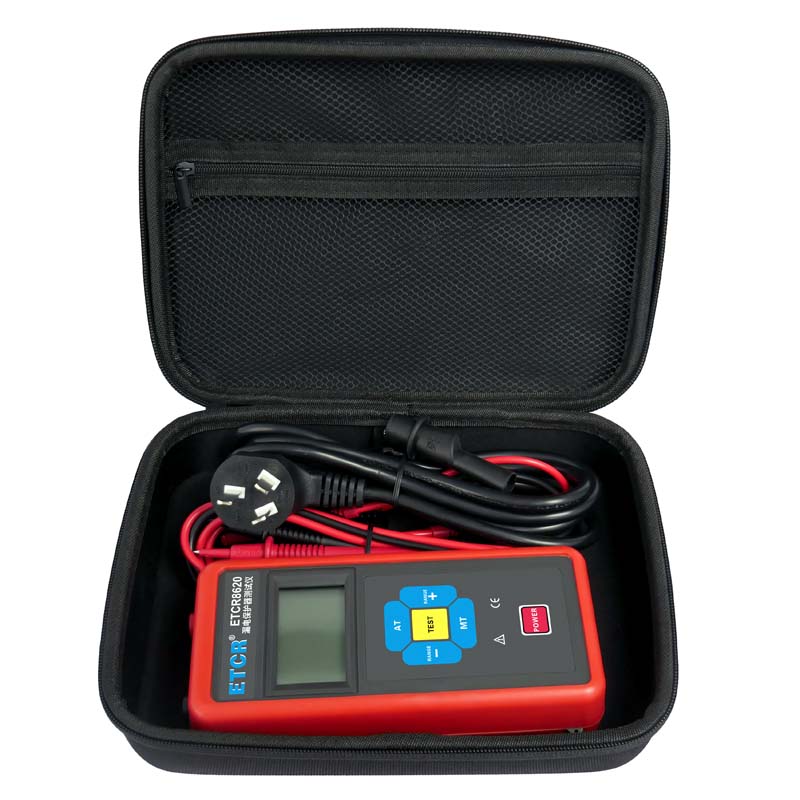

ETCR8620漏電保護器測試儀專為現場在線測試各種漏電保護器的漏電動作時間，測試電流從5～1000mA分十二檔(5、15、30、50、75、100、150、200、250、300、500mA、1000mA)，測試漏電流動作時間量程為0.001s～1.000s，采用4位數值LCD背光顯示，方便直觀。儀表精度高、體積小、重量輕、外觀精致，便于攜帶，是各種漏電保護器現場或室內檢測的理想工具。
產品特點
1、測試電流從5mA～1000mA十二檔(5、15、30、50、75、100、150、200、250、300、500mA、1000mA)。
2、測試漏電流動作時間量程為0.001～1.000s。
3、手動、自動兩種測量模式。
4、儀表精度高、體積輕巧精致，便于攜帶,特別適合漏電保護器現場檢測。
技術參數
| 規格名稱 | 規格參數 |
| 電 源 | LR03 1.5V×4 |
| 顯示屏 | 4位數值LCD，顯示域：46mm×28mm，帶背光 |
| 額定電壓 | AC 220V（漏電保護開關測試時，儀表接口之間） |
| 漏電保護開關測試線路 | 220V/380V |
| 漏電電流檔位 | 5、15、30、50、75、100、150、200、250、300、500、1000mA |
| 測試漏電動作時間量程 | 0.001s～1.000s |
| 漏電動作時間顯示精度 | ±5%rdg±3dgt |
| 檔位電流精度 | ±10%rdg+2dgt |
| 失效信息指示 | LCD顯示“Err”失效信息指示，可能測試的額定動作電流檔位太小或漏電保護器有故障 |
| 測試線長 | 1.5m |
| 測試模式 | 手動或自動 |
| 電池電壓 | 當電池電壓降到4.8V時，電池電壓低符號顯示，提醒更換電池。此時測量的數據同樣是準確的。 |
| 儀表尺寸 | 170mm×80mm×43mm |
| 儀表質量 | 約330g(含電池)；總質量：約1kg(含附件) |
| 工作電流 | 40mA Max |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
| 絕緣耐壓 | 100MΩ或更大, AC2kV/rms(外殼與螺絲之間) |
| 適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) IEC61326(EMC標準) |
型號對比
| 產品型號 | 測試電流 | 漏電流動作時間量程 | 電壓量程 | 顯示屏 |
| 15mA～1000mA（12檔） | 0.001～1.000s | / | LCD屏 |

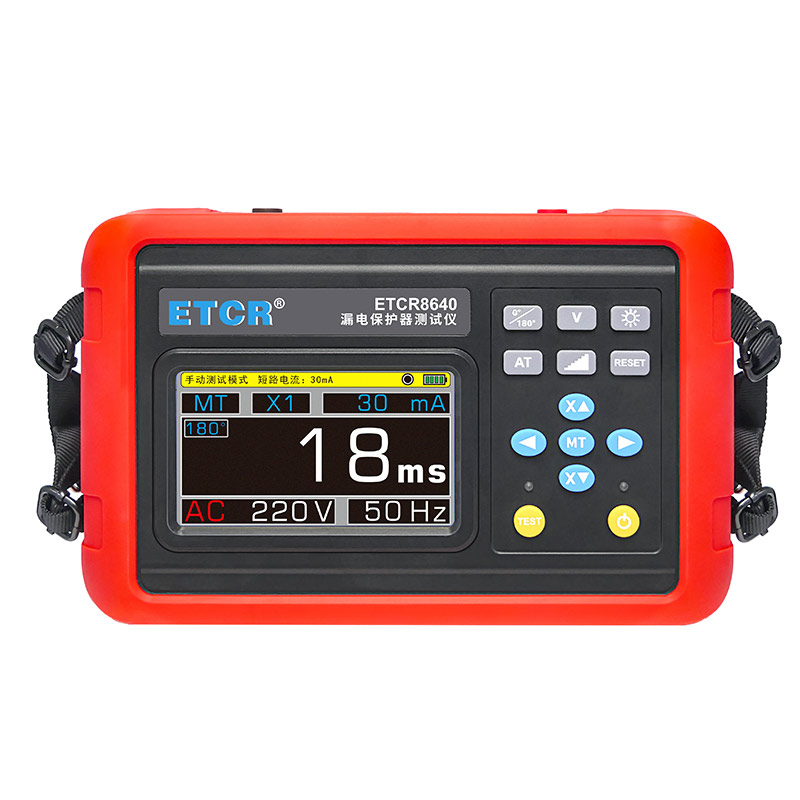

| 5mA～1000mA（15檔） | 0.001～1.000s | AC 0V～600V | 4.3寸彩屏 |

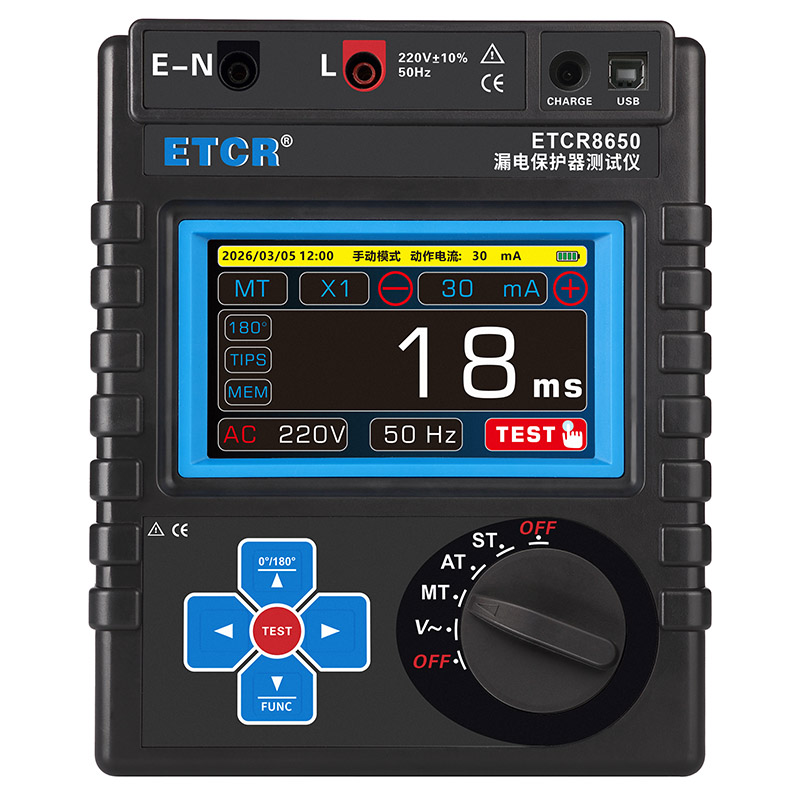

| 3mA～1000mA（20檔） | 0.001～1.000s | AC 0V～600V | 5寸彩色觸摸屏 |
