產品系列 : 漏電保護器測試儀
測試各種漏電保護器的漏電動作時間、漏電動作電流值以及線路交流電壓。
輸出測試電流:5mA~1000mA(15檔)
漏電流動作時間量程:0.001~1.000s
漏電動作電流值量程:3mA~110mA
電壓量程:AC 0V~600V
電壓分辨率:1V
電壓精度:±2%rdg±5dgt
額定電壓:AC 220V
電源:DC7.4V,2600mAh鋰電池
產品簡介

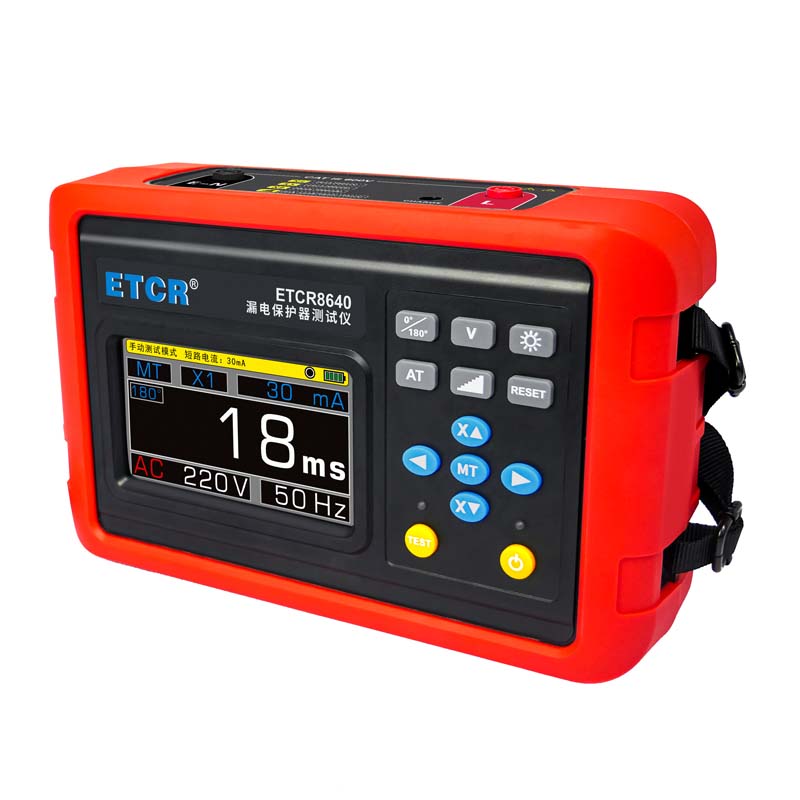

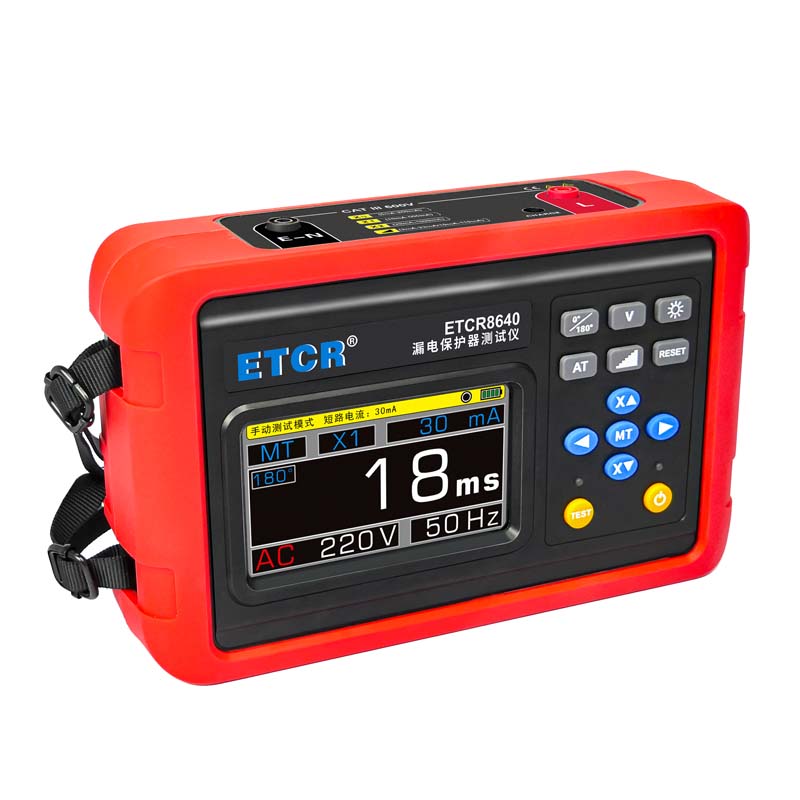

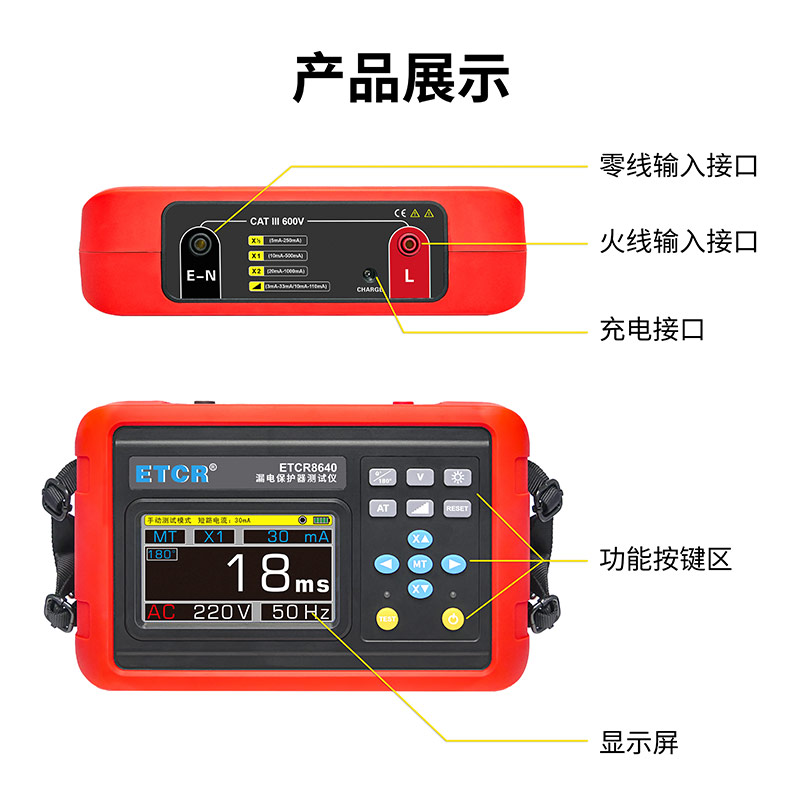

ETCR8640漏電保護器測試儀專為現場在線測試各種漏電保護器的漏電動作時間、漏電動作電流值以及線路交流電壓。儀表具有手動測試模式、自動測試模式、步進測試模式、電壓測量模式。其中手動模式與自動模式用于測量漏電動作時間,輸出電流有15檔5mA、10mA、20mA、15mA、30mA、50mA、60mA、100mA、150mA、200mA、250mA、300mA、500mA、600mA、1000mA,漏電動作時間量程為0.001s~1.000s。步進模式用于測量漏電動作電流值,步進值為1mA或5mA,量程為:3mA~33mA;10mA~110mA。電壓測量模式用于交流電壓測量,量程:0~600V。
ETCR8640漏電保護器測試儀采用4.3寸彩屏。輸出電流、動作時間、電池電量、相位等同屏顯示,具有自動關機、相位選擇、背光選擇等功能,儀表操作簡便,精度高、體積小、重量輕、外觀精致,便于攜帶,是各種漏電保護器現場或室內檢測的理想工具。
產品特點
1.輸出測試電流范圍:5mA~1000mA(十五檔)。
2.采用手動測量模式或自動測量模式可測試漏電流動作時間,量程為0.001s~1.000s。
3.采用步進模式可測試漏電動作電流值,量程為3mA~110mA.
4.采用電壓測量模式可測量交流電壓,量程為 0~600V。
5.具有自動關機、設定故障電壓指示、相位選擇、背光選擇等功能。

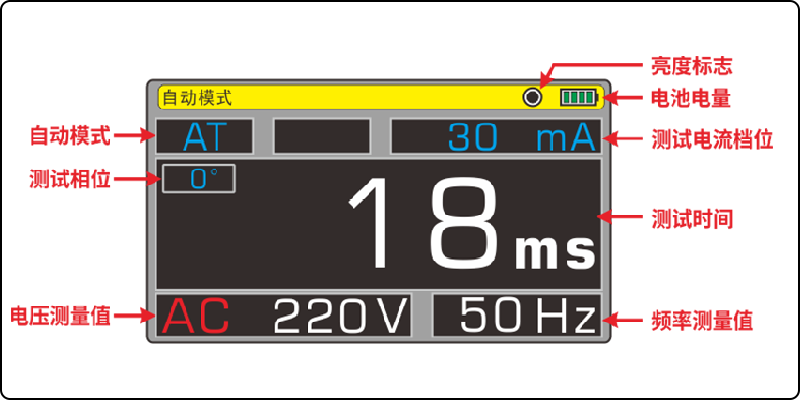

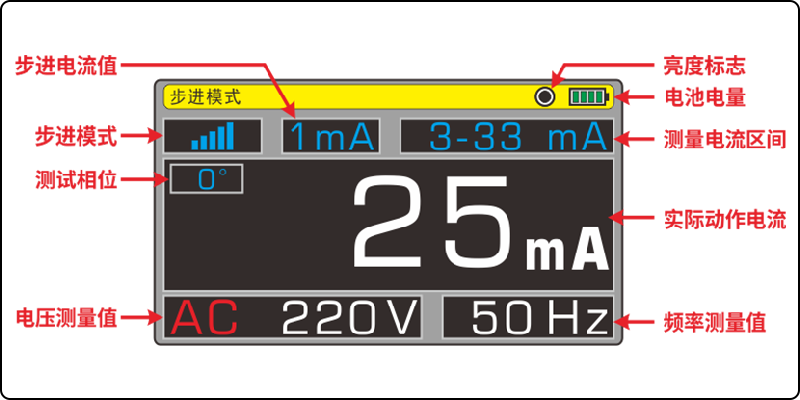

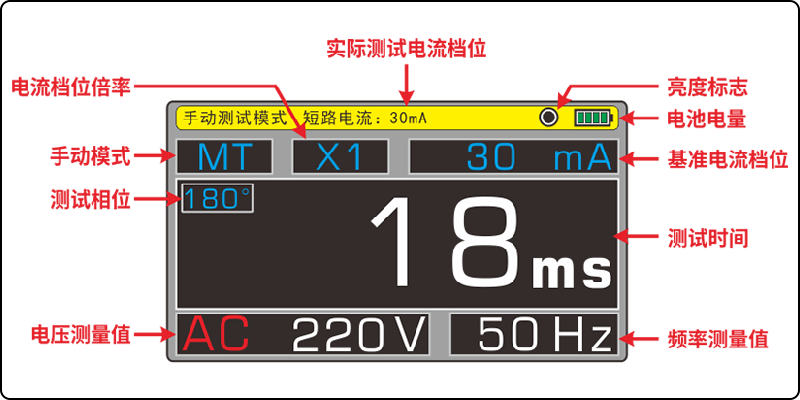

測試界面

技術參數
規格名稱 | 規格參數 |
電 源 | DC7.4V,2600mAh鋰電池 |
顯示屏 | 4.3寸彩屏,分辨率480×272 |
額定電壓 | AC 220V |
漏電電流檔位 | 5mA、10mA、20mA、15mA、30mA、50mA、60mA、100mA、150mA、200mA、250mA、300mA、500mA、600mA、1000mA (檔位電流精度:±10%rdg±2dgt) |
漏電動作時間測量 | 量程:0.001s~1.000s ;分辨率:0.001s;精度:±5%rdg±3dgt |
漏電動作電流測量 (步進模式下) | 動作電流量程:3mA~33mA;分辨率1mA;精度±2dgt 動作電流量程:10mA~110mA;分辨率5mA,精度±2dgt |
電壓測量 | 量程:AC 0~600V;分辨率:1V;精度:±2%rdg±5dgt |
頻率顯示 | 50Hz/60Hz |
相位選擇 | 0°或 180° |
數據保持 | 測試完成后,界面自動保持測試結果顯示 |
| 失效信息指示 | LCD顯示“999”超時指示,可能測試的額定動作電流檔位太小或漏電保護器有故障 |
測試線長 | 1.5m |
測試模式 | 手動或自動 |
電池電壓 | 當電池電壓低符號“ ”顯示,提醒充電。 |
工作電流 | 320mA Max |
額定電壓 | AC 220V |
儀表尺寸 | 226mm×144mm×65mm |
儀表質量 | 約2kg(含附件) |
| 工作溫濕度 | -10℃~40℃;80%RH以下 |

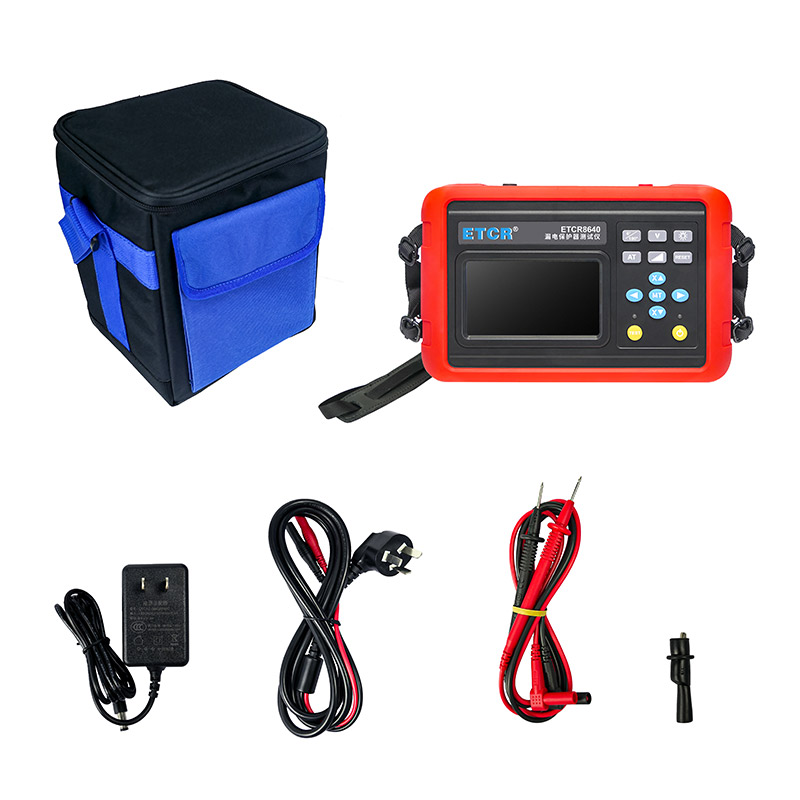

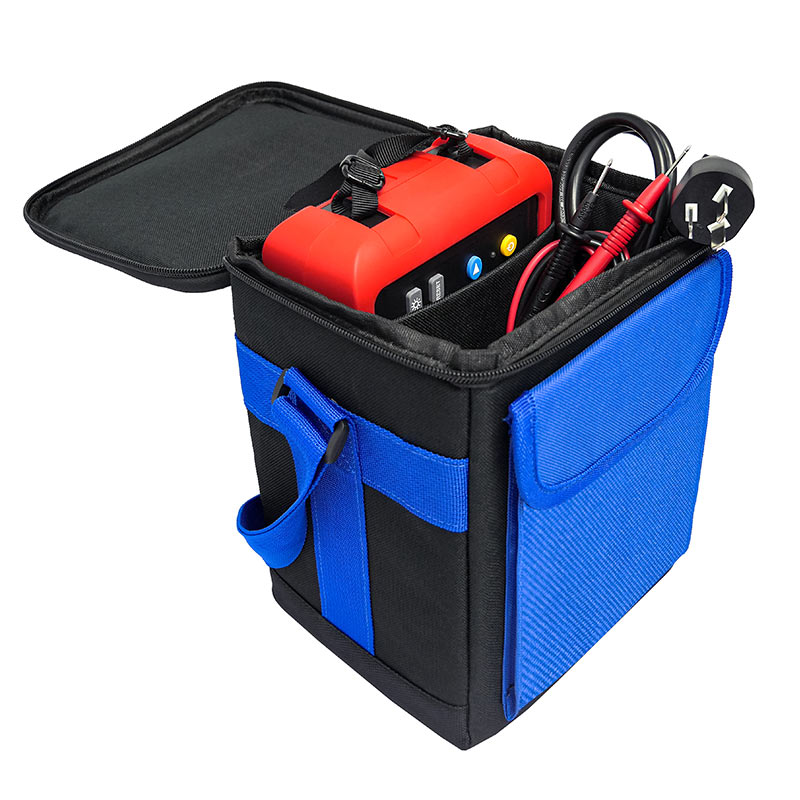

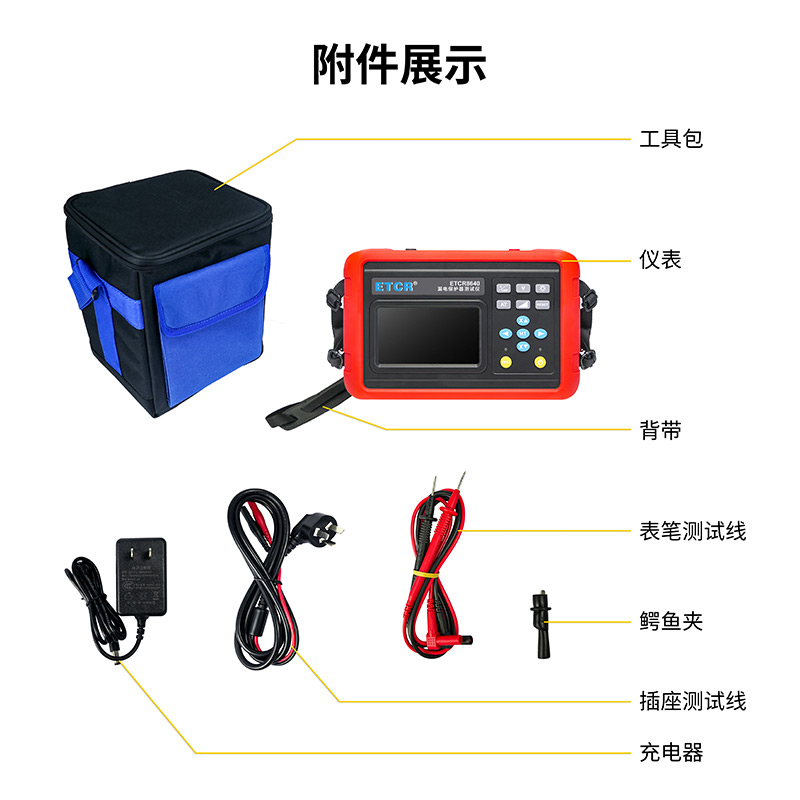

| 隨機附件 | 主機:1臺;表筆測試線:2條;鱷魚夾:1個;插座測試線;1條;充電器:1個;工具包:1件 |
型號對比
| 產品型號 | 測試電流 | 漏電流動作時間量程 | 電壓量程 | 顯示屏 |
| 15mA~1000mA(12檔) | 0.001~1.000s | / | LCD屏 |
| 5mA~1000mA(15檔) | 0.001~1.000s | AC 0V~600V | 4.3寸彩屏 |
| 3mA~1000mA(20檔) | 0.001~1.000s | AC 0V~600V | 5寸彩色觸摸屏 |
