產品系列 : 漏電保護器測試儀
測試各種漏電保護器的漏電動作時間、漏電動作電流值以及線路交流電壓。
輸出測試電流：3mA～1000mA（20檔）
漏電流動作時間量程：0.001～1.000s
漏電動作電流值量程：3mA～110mA（步進模式）
電壓量程：AC 0V～600V
額定電壓：AC 220V
測量模式：手動或自動
相位選擇：0°或 180°
頻率顯示：50Hz/60Hz
數據存儲：存儲數據1000組。
藍牙通信：下載APP后，在手機查看測試數據。
USB通信：通過上位機軟件存儲數據可以上傳電腦保存、分析、打印。
電源：DC 7.4V，2600mAh鋰電池
產品簡介
ETCR8650漏電保護器測試儀專為現場測試各種漏電保護器的漏電動作時間、漏電動作電流值以及線路交流電壓。測試電流從3～1000mA分二十檔(3、5、7、10、15、20、25、30、35、40、50、60、100、150、200、250、300、500、600、1000)，漏電動作時間量程為0.001s～1.000s。漏電動作電流值采用步進模式測量，步進值為1mA或5mA，量程為：3mA～33mA；10mA～110mA。
ETCR8650漏電保護器測試儀采用5寸全彩觸摸屏，具有電池電量顯示、5分鐘自動關機、設定故障電壓指示、背光亮度調節、時鐘顯示、數據存儲等功能，顯示屏內設接線指導圖，提示操作方法，儀表還具有藍牙通信與USB通信功能，是各種漏電保護器現場或室內檢測的理想工具。
產品特點
1、具有手動測量與自動測量模式。輸出測試電流范圍：3mA～1000mA。
2、 可漏電流動作時間量程為0.001s～1.000s。
3、 采用步進模式測試漏電動作電流值，量程為3mA～110mA。
4、 數據存儲功能，存儲數據1000組。
5、 藍牙通信功能，下載APP后，在手機查看測試數據。
6、 USB通信功能，安裝上位機軟件后，將存儲數據下載到電腦。

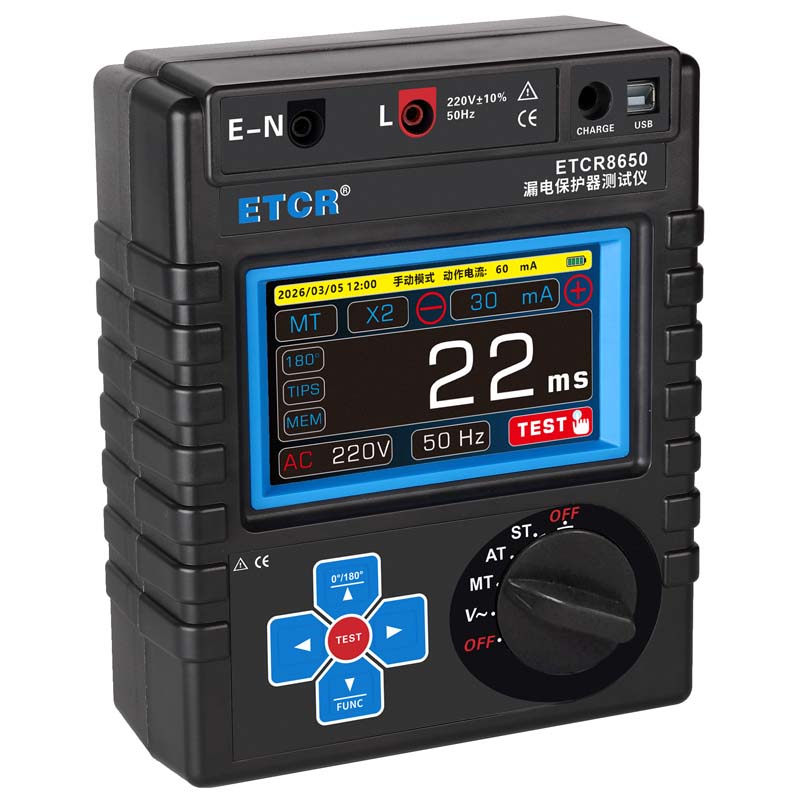

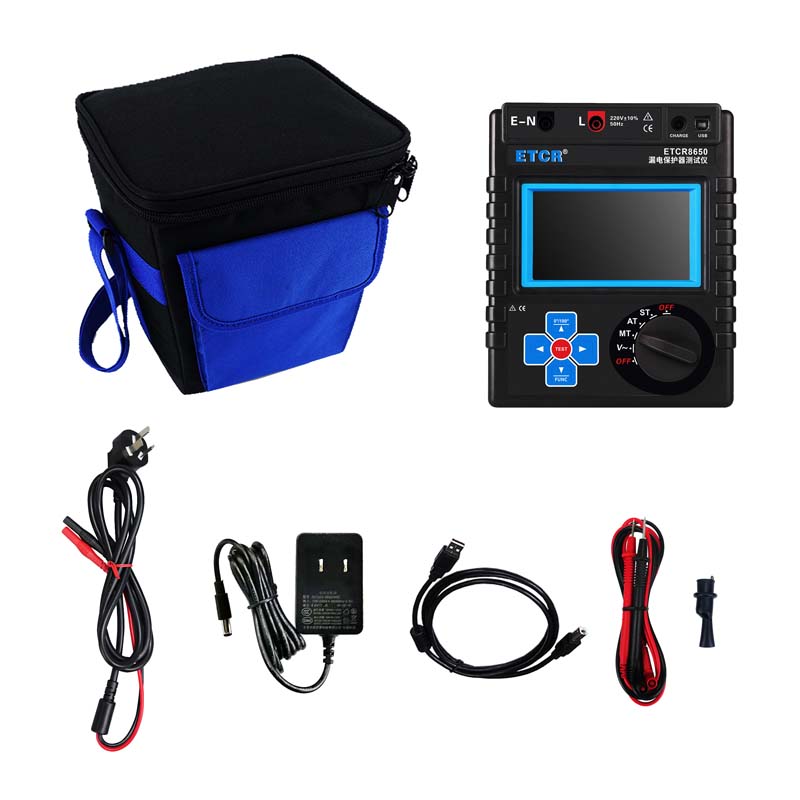

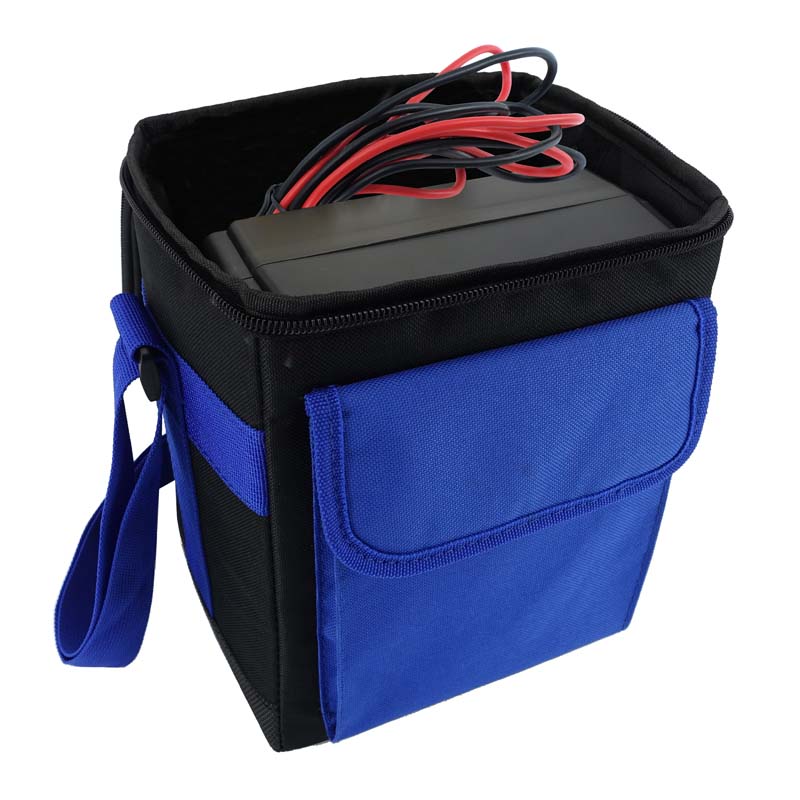

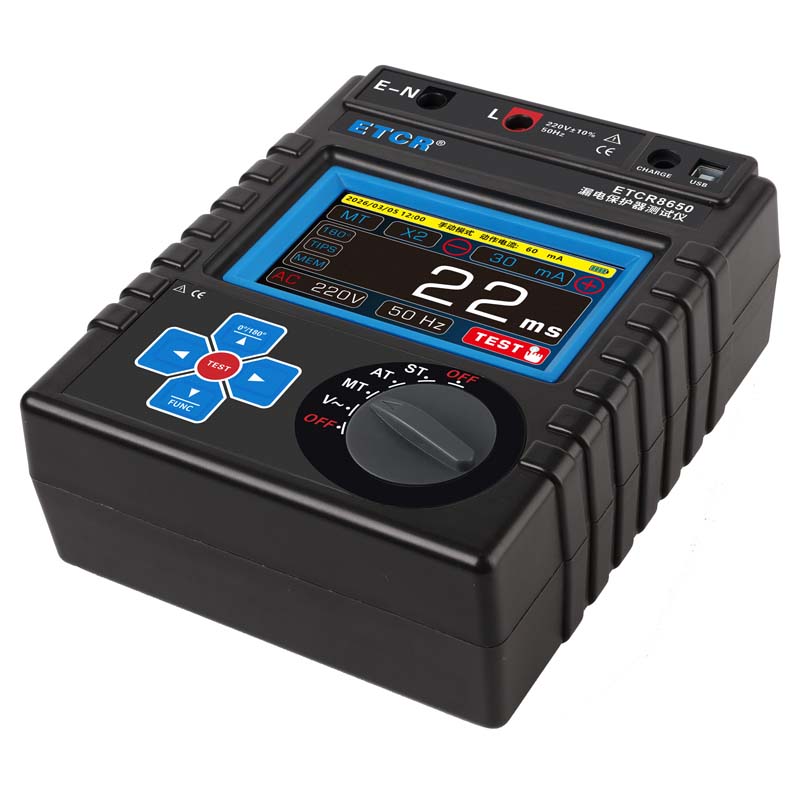

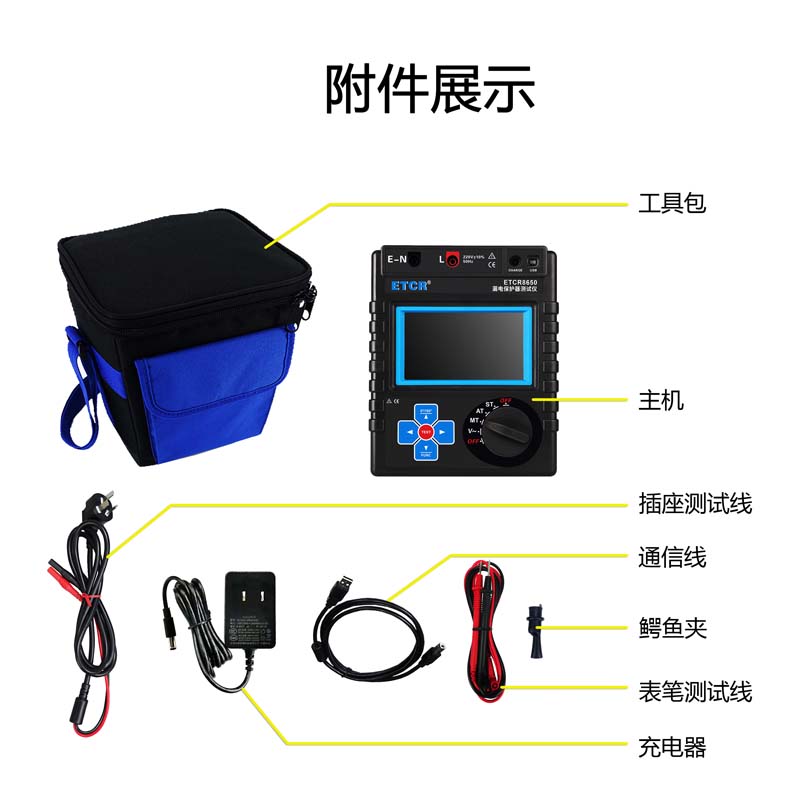

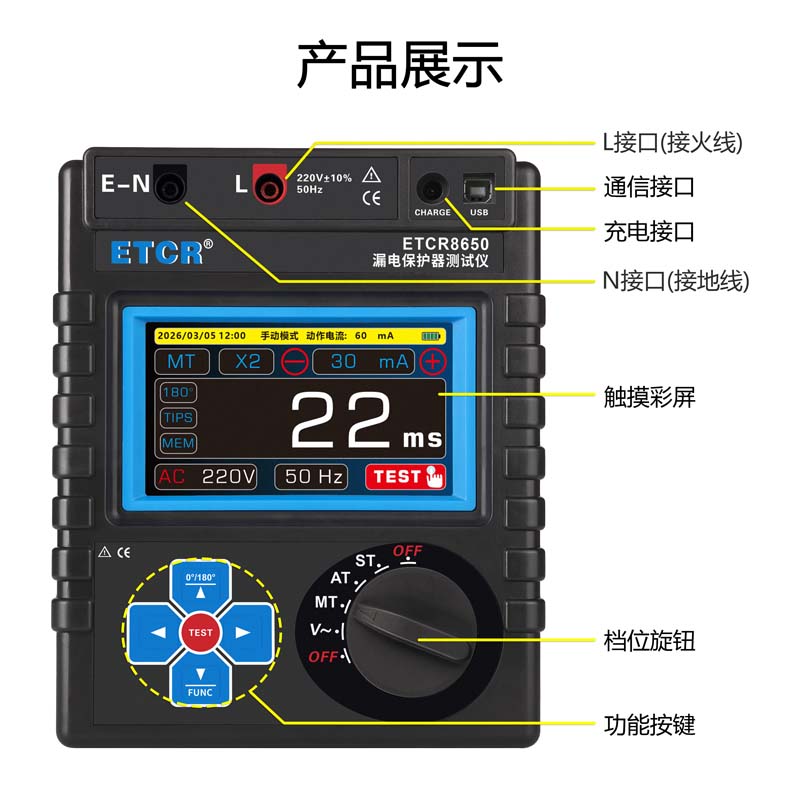

產品展示/附件展示

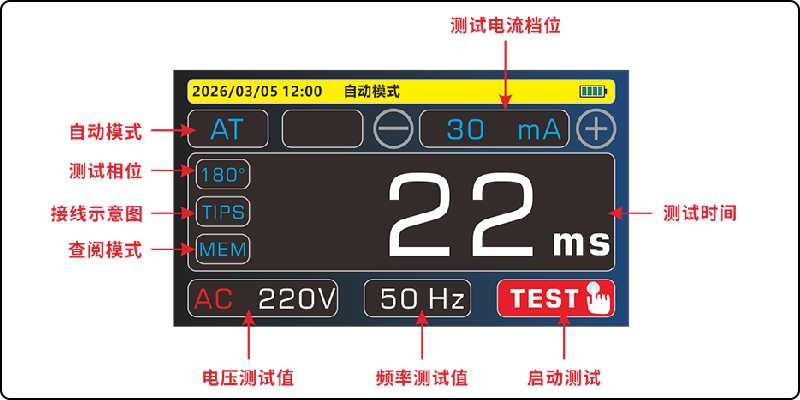

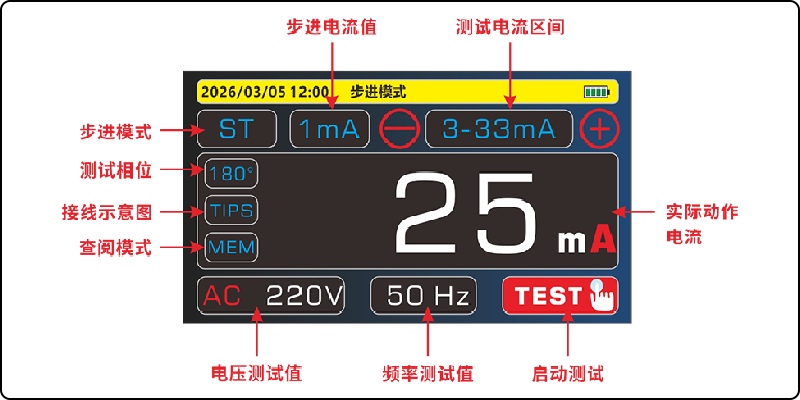

測試界面
技術參數
| 規格名稱 | 規格參數 |
| 功 能 | 測試各種漏電保護器的漏電動作時間、漏電動作電流、線路交流電壓 |
電 源 | DC 7.4V，2600mAh鋰電池 |
顯示屏 | 5寸彩色觸摸屏 |
測試模式 | 手動或自動 |
額定電壓 | AC 220V/380V |
輸出電流檔位 | 自動模式: 3mA、5mA、7mA、10mA、15mA、20mA、25mA、30mA、35mA、40mA、50mA、60mA、100mA、150mA、200mA、250mA、300mA、500mA、600mA、1000mA |
手動模式: X1/2：5mA、10mA、15mA、50mA、150mA、250mA。 X1：10mA、20mA、30mA、100mA、300mA、500mA。 X2：20mA、40mA、60mA、200mA、600mA、1000mA。 | |
輸出電流精度 | ±10%rdg±5dgt |
漏電動作 時間測量 | 量程：0.001s～1.000s； 分辨率：0.001s；精度：±5%rdg±3dgt |
漏電動作 電流測量 | 動作電流量程：3mA～33mA；分辨率1mA；精度±2dgt 動作電流量程：10mA～110mA；分辨率5mA，精度±2dgt |
電壓測量 | 量程：AC 0～600V；分辨率：1V；精度：±2%rdg±5dgt |
頻率顯示 | 50Hz/60Hz |
相位選擇 | 0°或 180° |
數據存儲 | 測試完成后，自動存儲帶有日期時間的數據1000組 |
失效信息指示 | LCD顯示“999”超時指示，可能測試的額定動作電流檔位太小或漏電保護器有故障 LCD顯示“Fault”超壓指示，可能測試的接入線路電壓超過250V或儀器內部有元件損壞 |
電池電壓 | 當電池電壓降到7.0V時，提示電池電壓低，請及時充電。 |
工作電流 | 350mA(待機)/450mA Max(測試中) |
藍牙通信 | 下載APP后，在手機查看測試數據 |
USB通信 | 通過上位機軟件存儲數據可以上傳電腦保存、分析、打印 |
儀表尺寸 | 212mm×175mm×85mm |
儀表質量 | 主機：約944g（含電池）；總重量：約2kg（含附件） |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -10℃～60℃；70%RH以下 |
絕緣耐壓 | 100MΩ或更大, AC2kV/rms(外殼與螺絲之間) |
適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) IEC61326(EMC標準) |
型號對比
| 產品型號 | 測試電流 | 漏電流動作時間量程 | 電壓量程 | 顯示屏 |
| 15mA～1000mA（12檔） | 0.001～1.000s | / | LCD屏 |
| 5mA～1000mA（15檔） | 0.001～1.000s | AC 0V～600V | 4.3寸彩屏 |
| 3mA～1000mA（20檔） | 0.001～1.000s | AC 0V～600V | 5寸彩色觸摸屏 |
